41
NEDERLANDS

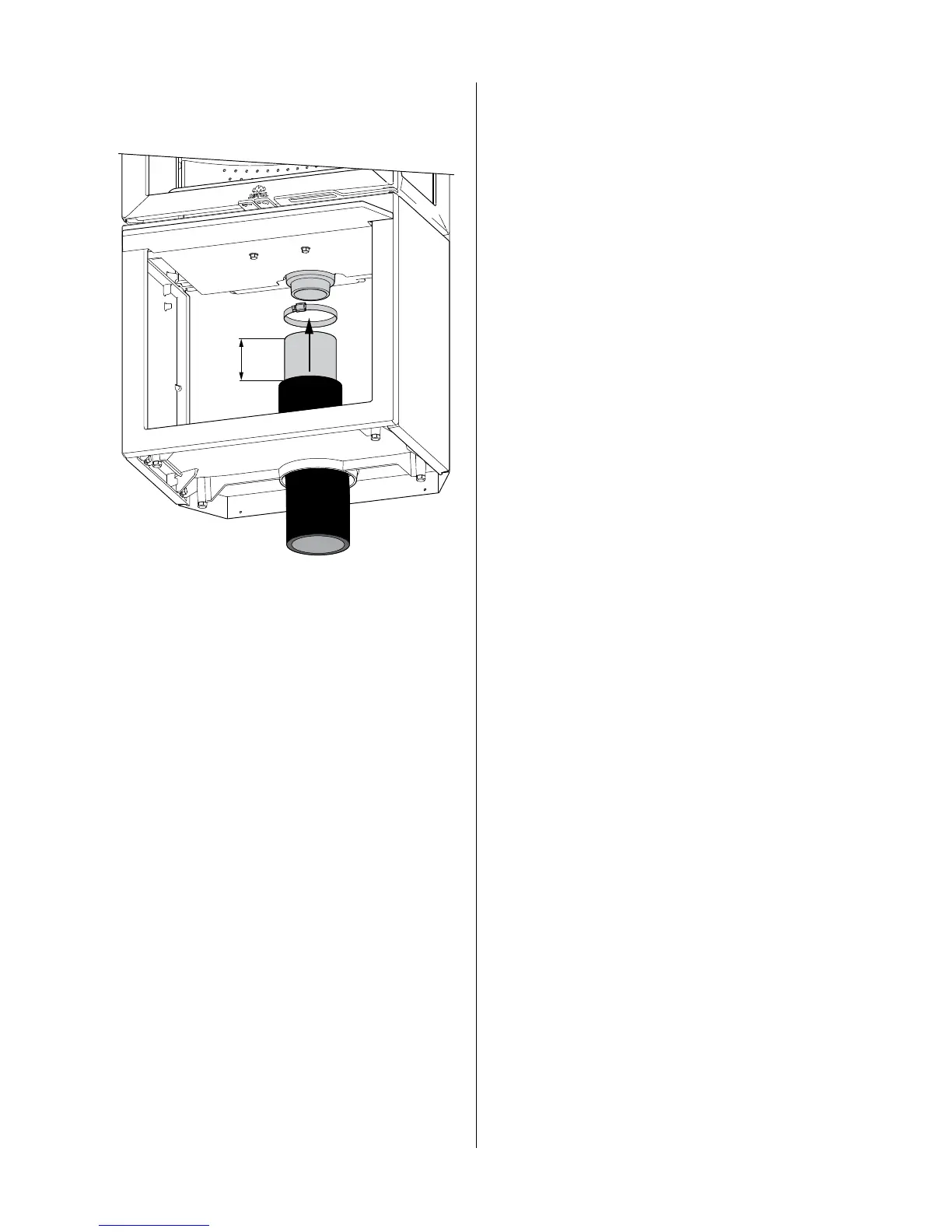

Door de vloer
Afb. 9
100
1. Gebruikeenzwarehamerenslahardinhetmiddenvan
de «knock out»
2. Plaats een exibele slang door de vloer tot aan de
luchtaansluiting.
3. Bevestigdeexibeleslangaandeluchtaansluitingmeteen
slangenklem
4. VoorhetbevestigenvaneenØ80/Ø100inlaatkanaalvoor
frisse lucht (optionele uitrusting – artikelnr. 51047509 /
51012164), zie de handleiding (artikelnr. 10047508) bij de
externe luchtaansluiting. Sluit de slang met een slangklem
op de externe luchtaansluiting aan. De isolatie van de
externe luchtslang eindigt ongeveer 100 mm onder de
verbrandingskamer.
4.3 Schoorsteen en kachelpijp
• De haard mag uitsluitend worden aangesloten op een
schoorsteen en kachelpijp die zijn goedgekeurd voor
haarden op vaste brandstof met rookgastemperaturen
zoalsgespeciceerdin «2.0 Technische gegevens».
• Dedoorsnedevandeschoorsteenmoetgeschiktzijnvoor
eenhaard.Zie«2.0 Technische gegevens»omdejuiste
doorsnede van de schoorsteen te berekenen.
• Als de doorsnede van de schoorsteen groot genoeg
is, kunnen er meerdere kachels op vaste brandstof op
dezelfde schoorsteen worden aangesloten. Let op!Lees
de toepasselijke voorschriften door om na te gaan wat
is toegestaan. Zelfs een goede schoorsteen kan slecht
functionerenalsdezenietcorrectwordtgebruikt.
• De schoorsteen moet worden aangesloten in
overeenstemming met de installatie-instructies van de
schoorsteenleverancier.
• Voordatueenopeningindeschoorsteenmaakt,moethet
productalsproefwordengemonteerdomdejuistepositie
van de haard en het gat in de schoorsteen te kunnen
markeren.ZieFig. 1.voordeminimaleafmetingen.
• Zorgervoordatdekachelpijpomhoogwijstinderichting
van de schoorsteen.
• Zorg ervoor dat er naast de achteruitlaat en de uitlaat
bovenin kan worden geveegd. Indien nodig moet u een
kachelpijpmeteenveegluikgebruiken.
• Let op:hetiszeerbelangrijkdatdeaansluitingenenigszins
exibel zijn. Zo voorkomt u dat kleine verplaatsingen
tijdensdeinstallatietotvervormingofbarstenleiden.
• Zie «2.0 Technische gegevens» voor de aanbevolen
schoorsteentrek.Voor afmetingen van de kachelpijp met
derelevantedoorsnede,zie“2.0 Technische gegevens”
Bediening onder verschillende
weersomstandigheden
Heteffectvandewindopdeschoorsteenkaneenaanzienlijke
impact hebben op de manier waarop de kachel reageert
onder verschillende windbelastingen. Het kan nodig zijn de
luchttoevoer aan te passen om een goede verbranding te
bereiken
