– 5 –
󰿿

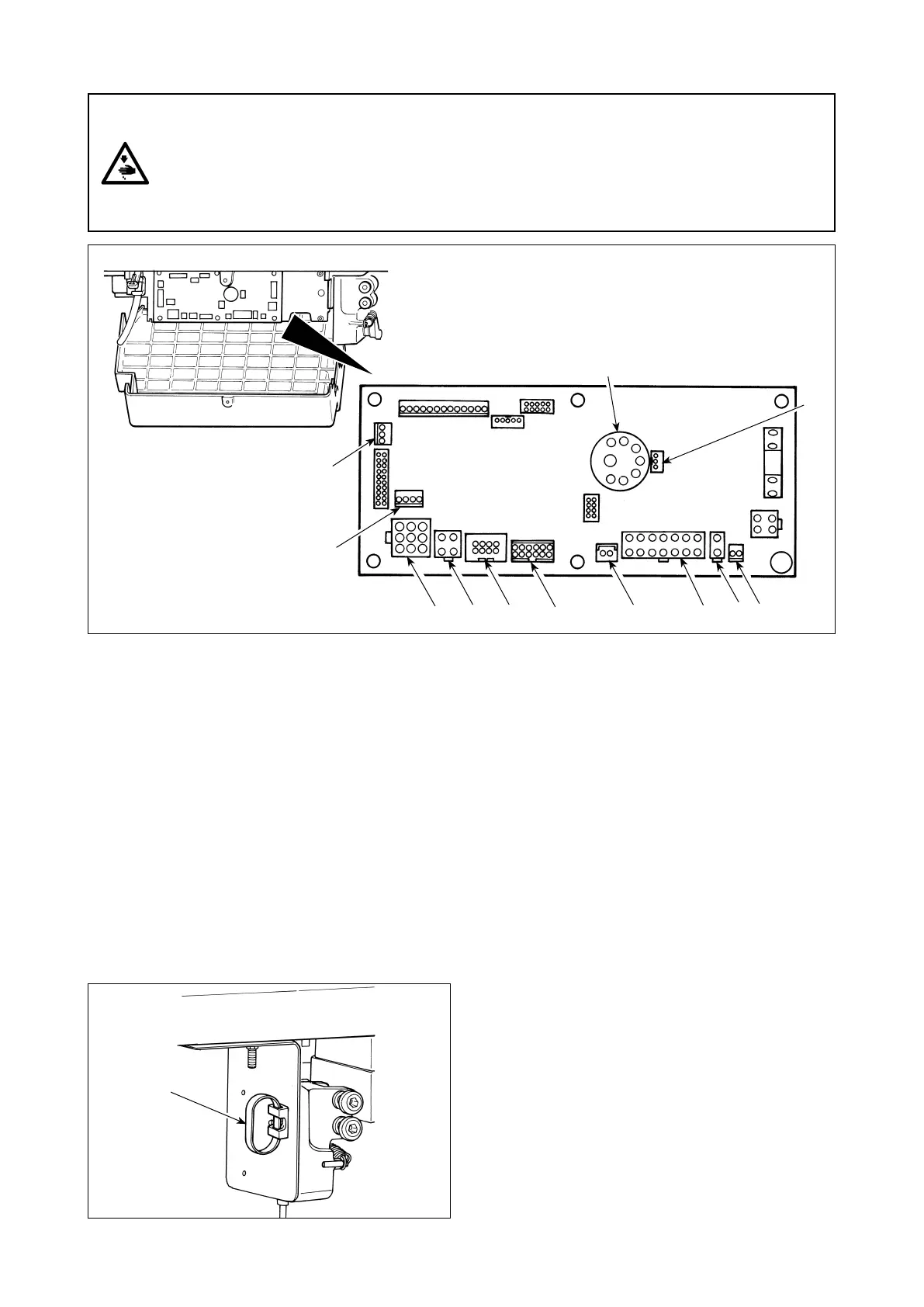

Fissare il cablaggio dalla testa della macchina con la
fascetta fermacavi
󰿿
montata sul sensore del peda-
le.
I seguenti connettori sono disposti nel SC-920. Collegare i
connettori che vengono dalla testa della macchina ai posti
corrispondentialne diadattarei dispositivi montatisulla
testa della macchina.
7. Collegamento dei cavi
AVVERTIMENTO :
• Per evitare ferimenti causati dall'avvio improvviso della macchina per cucire, prima di effettuare
le seguenti operazioni spegnere l'interruttore dell'alimentazione ed assicurarsi che siano passati
5 minuti o più.
• Per evitare danni al dispositivo causati da malfunzionamenti e caratteristiche tecniche inadatte,
assicurarsi di inserire i cavi ai posti specicati.
• Per evitare ferimenti causati da malfunzionamenti, assicurarsi di bloccare il connettore con fermo.
• Per quanto riguarda il dettaglio relativo al maneggio di rispettivi dispositivi, leggere attentamente
i Manuali d'Istruzioni in dotazione con i dispositivi prima di maneggiare i dispositivi.
󱀆
󱢳
󱀂
󱀇
󱀅
󱀀󱀃
󰿿
󱀁
󱀄
󱢴
󱢵
󰿿
CN30 Connettore del segnale del motore
󱀀
CN38 Pannello operativo: Vari tipi di cuciture posso-
no essere programmate. (Fare riferimento al
Manuale d'Istruzioni per ulteriori dettagli.)
󱀁
CN33 Sincronizzatore: Rileva la posizione della
barra ago.
󱀂
CN37 Solenoide di sollevamento del piedino premi-
stoffa (Solo per il tipo alzapiedino automatico)
󱀃
CN48 Interruttore di sicurezza (standard): Quando
si inclina la macchina per cucire senza disat-
tivare l'alimentazione, il funzionamento della
macchinapercucireèproibitoinmododa
proteggere contro le situazioni di pericolo.
Interruttore OPTION : La funzione di ingresso
può essere cambiata commutando la funzio-
ne interna con questo interruttore.
󱀄
CN42 Interruttoredisicurezzadeltagliodello
󱀅
CN39 Pedale della macchina per lavoro in piedi:
PK70 standard JUKI, ecc. La macchina per
cucire può essere controllata con segnali
esterni.
󱀆
CN55 Sorgente di alimentazione esterna +24V
󱀇
CN57 Ingressocontatoresemplicatodicontrollo
della produzione
󱢳
CN36 Solenoide della testa della macchina: Provvi-
stodisolenoidipertagliodello,affrancatura,
interruttore di trasporto inverso tipo con un
semplice tocco.
󱢴
CN54 Sensore del bordo del materiale ED-5, ecc.
󱢵
CN34 Ingresso del sensore del pedale
