48
–
1
2
5
4
3
小
Decrease
Verringern
Diminution
Disminuye
Diminuzione
小
大
Increase
Erhöhen
Augmentation
Aumenta
Aumento
大
1）糸取りばねの動き量を変える時
1） 糸取りばね
1
はストッパ止めねじ
2
をゆるめ、
ストッパ
3
を左右に動かします。
2） ストッパを右へ動かせば動き量は大きくなり、
左へ動かせば小さくなります。
2）糸取りばねの強さを変える時
1） ナット
4
をゆるめ、ばね軸
5
を反時計方向へ
回すと強くなり、時計方向へ回すと弱くなりま
す。
• PLC-1710, PLC-1710-7
[PLC-1710,PLC-1710-7]
(1)

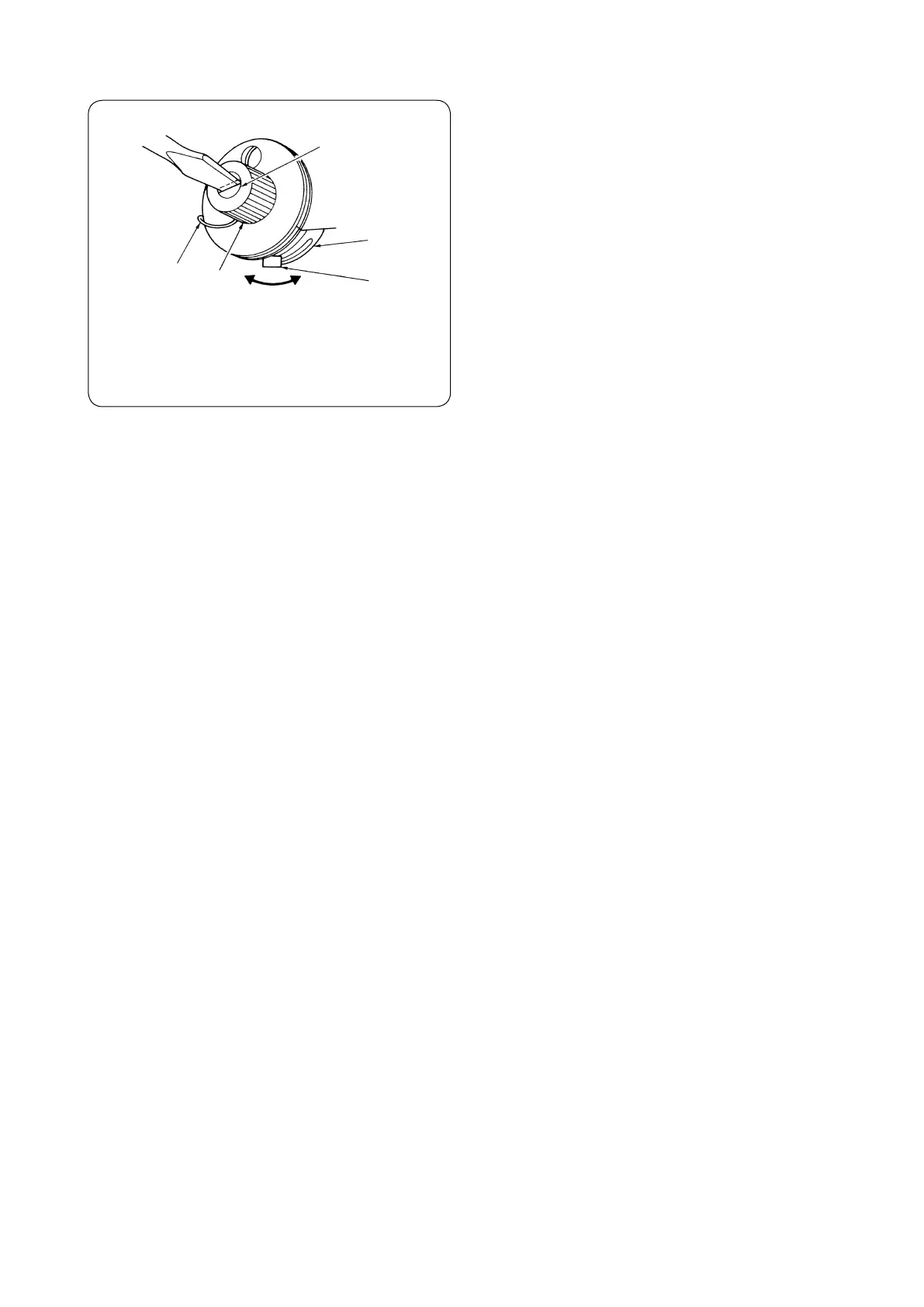

When you want to change the stroke of the spring :
1) Loosen screw
1
in the stopper, and move stopper
3
to the right or left to change the stroke of thread take-
up spring
1
.
2) Move the stopper to the right to increase the stroke of
the thread take-up spring, or the left to decrease it.
(2)
When you want to change the tension of the spring :
1) Loosen nut
4
, and turn spring stud
5
counterclock-
wise to increase the tension of the spring, or clockwise
to decrease it.
(1) Zum Ändern des Hubs der Feder :
1) Die Schraube
2
im Anschlag lösen, und den Anschlag
3
nach rechts oder links schieben, um den Hub der
Fadenanzugsfeder
1
zu ändern.
2) Den Anschlag rechts schieben, um den Hub der Fade-
nanzugsfeder zu vergrößern, oder nach links, um ihn
zu verkleinern.
(2) Zum Ändern der Spannung der Feder
1) Die Mutter
4
lösen, und den Federbolzen
5
nach
links drehen, um die Federspannung zu erhöhen, bzw.
nach rechts, um sie zu verringern.
(1) Comment changer la course du ressort :
1) Pour changer la course du ressort de relevage du fi l
1
,
desserrer la vis
2
de la butée et déplacer la butée
3
vers la droite ou la gauche.
2) Pour augmenter la course du ressort de relevage du
fi l, déplacer la butée vers la droite. Pour la diminuer,
déplacer la butée vers la gauche.
(2) Comment changer la tension du ressort :
1) Desserrer l’écrou
4
. Pour augmenter la tension du
ressort, tourner l’axe du ressort
5
à gauche. Pour
diminuer la tension du ressort, tourner l’axe du ressort
à droite.
(1)
Cuando usted quiera cambiar el recorrido del muelle :
1) Afl oje el tornillo
2
en el retenedor, y mueva el retene-
dor
3
hacia la derecha o izquierda para cambiar el
recorrido del muelle
1
del tirahilo.
2) Mueva el retenedor hacia la derecha para aumentar
el recorrido del muelle del tirahilo, o hacia la izquierda
para disminuirlo.
(2)
Cuando usted quiera cambiar la tensión del muelle :
1) Afl oje la tuerca
4
, y gire el espárrago
5
del muelle
hacia la izquierda para aumentar la tensión del muelle
o hacia la derecha para disminuirla.
(1)
Quando si desidera cambiare la corsa della molla :
1) Allentare la vite
2
nel fermo, e spostare il fermo
3
verso la destra o sinistra per cambiare la corsa della
molla tirafi lo
1
.
2) Spostare il fermo verso la destra per aumentare la
corsa della molla tirafi lo, o verso la sinistra per diminu-
irla.
(2)
Quando si desidera cambiare la tensione della molla :
1) Allentare il dado
4
, e girare il perno della molla
5
in
senso antiorario per aumentare la tensione della molla,
o in senso orario per diminuirla.
(1) 变更挑线弹簧的移动量时
୩ළᆿఝܬઋර
2
Ⴞၔᆿఝ
3
ןࢲ
๎ན֗ߥ
1
è
སႾၔᆿఝᄼ๎ན֗ߥ֬ၔєս སၔ
ᄼєཱིè
(2) 变更挑线弹簧的强度时
୩ළઋଢ
4
ϣ֗ߥᇧ
5
ས൏ᆓ١སሎ ృ؎
єృ ද൏ᆓ١སሎ ృ؎єè
