47
–

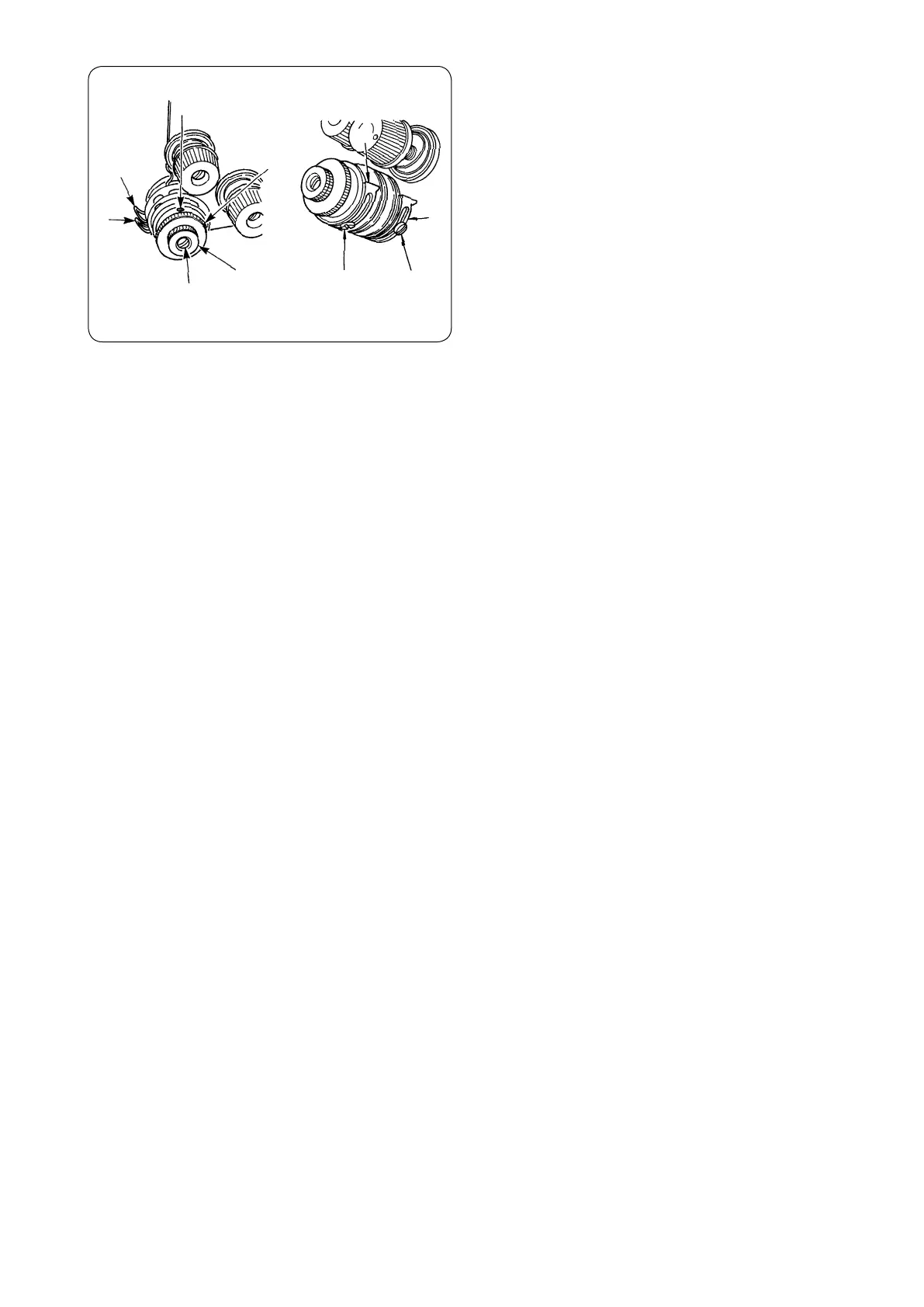

(1) Para cambiar el recorrido del muelle tirahilo
1) Para el muelle
1
tirahilo en el lado izquierdo, afl oje el
tornillo
2
del retenedor y mueva el retenedor
3
hacia
la derecha o hacia la izquierda.
2) Para el muelle
4
tirahilo en el lado derecho, afl oje el
tornillo
5
del retenedor y mueva el retenedor
6
hacia
la derecha o hacia la izquierda.
3) Mueva el retenedor hacia la derecha para aumentar el
recorrido o hacia la izquierda para disminuirlo.
(2) Para cambiar la tensión del muelle tirahilo
1) Para el muelle tirahilo en el lado izquierdo, afl oje la
tuerca
7
y gire el eje
8
del muelle hacia la izquierda
para aumentar la tensión del tirahilo o hacia la derecha
para disminuirla.
2) Para el muelle tirahilo en el lado derecho, afl oje el
tornillo
9
y gire la clavija
!0
del muelle tirahilo hacia la
izquierda para aumentar la tensión del muelle tirahilo o
hacia la derecha para disminuirla.
(1) Per modifi care la corsa della molla tirafi lo
1) Per molla tirafi lo
1
sul lato sinistro, allentare vite di fi ssaggio
2
e spostare scontro
3
verso sinistra o destra.
2) Per molla tirafi lo
4
sul lato destro, allentare vite di fi ssaggio
5
e spostare scontro
6
verso sinistra o destra.
3) Spostare lo scontro verso destra per aumentare o verso sinistra per ridurre la corsa.
(2) Per modifi care la tensione della molla tirafi lo
1) Per molla tirafi lo sul lato sinistro, allentare dado
7
e girare albero
8
della molla in senso antiorario per aumentare o
in senso orario per ridurre la tensione della molla tirafi lo.
2) Per molla tirafi lo sul lato destro, allentare vite
9
e girare guida
!0
della molla in senso antiorario per aumentare o in
senso orario per ridurre la tensione della molla tirafi lo.
(1) 变更挑线弹簧的移动量时
Ү֬๎ན֗ߥ
1
౯୩ළᆿఝܬઋර
2
Ⴞၔᆿఝ
3
è
ႾҮ֬๎ན֗ߥ
4
౯୩ළᆿఝܬઋර
5
Ⴞၔᆿఝ
6
è
སႾၔ ࠊєս སၔ ࠊєཱིè
(2) 变更挑线弹簧的强度时
୩ළҮ֬๎ན֗ߥઋଢ
7
སሎ֗ߥᇧ
8
єృ སႾሎᄼєè
୩ළႾҮ֬๎ན֗ߥܬઋර
9
སሎ๎ན֗ߥܓ
!0
єృ སႾሎᄼєè
• PLC-1760, PLC-1760-7, PLC-1760L
2
5
3
6
9
!0
7
8
4
1
