JVC LT-22HG32U - Conexión de Antena

10
Conexión de antena.
Nota: Antes de conectar otros equipos:
Para evitar daños potenciales a la unidad, asegúrese de que todos los artículos estén apagados y
desconectados de la alimentación principal cuando efectúe las conexiones.
Ajustar la conexión deseada.
Cuando termine de hacer las conexiones, conecte de nuevo la alimentación principal de la unidad y
enciéndala.
Conecte la antena como se indica a continuación (A). La conexiones a otros equipos están explicadas con
más detalle en las páginas 24~25. Si tiene problemas con la recepción, consulte a un antenista.
•
•
•
(A)
Antena: conectar una
antena.
El sintonizador incorporado
recibe todos los programas
analógico de cable y los
canales DVB-T/-C.
(B) Salida DIGITAL AUDIO
COAXIAL: salida digital
audio.
(C) Entrada AV/
COMPONENTE: entrada
para Señal AV/Señal
Component. Ver P.24, 25.
Nota: salida AV-AUDIO
compartida con salida
COMPONENT AUDIO.
(D) Salida USB: ver P.22-23.
(E) Toma scart: para la
conexión de un cable scart.
Ver P.25.
(F) Ranura C.I. : para módulo
CA (CAM) (si el proveedor
de TV de pago lo permite).
Nota: A fin de evitar un mal
funcionamiento o daños,
asegúrese de apagar la TV
antes de insertar o extraer la
tarjeta CAM.
(G) Enchufe HEADPHONE:
enchufar auriculares con
una mini clavija (3,5 mm) en
este enchufe.
(H) PC-INPUT (PC): Ver P.24.
(I) Entrada PC/DVI AUDIO:
Ver P.24.
(J) Entrada HDMI/DVI: Ver
P.24.

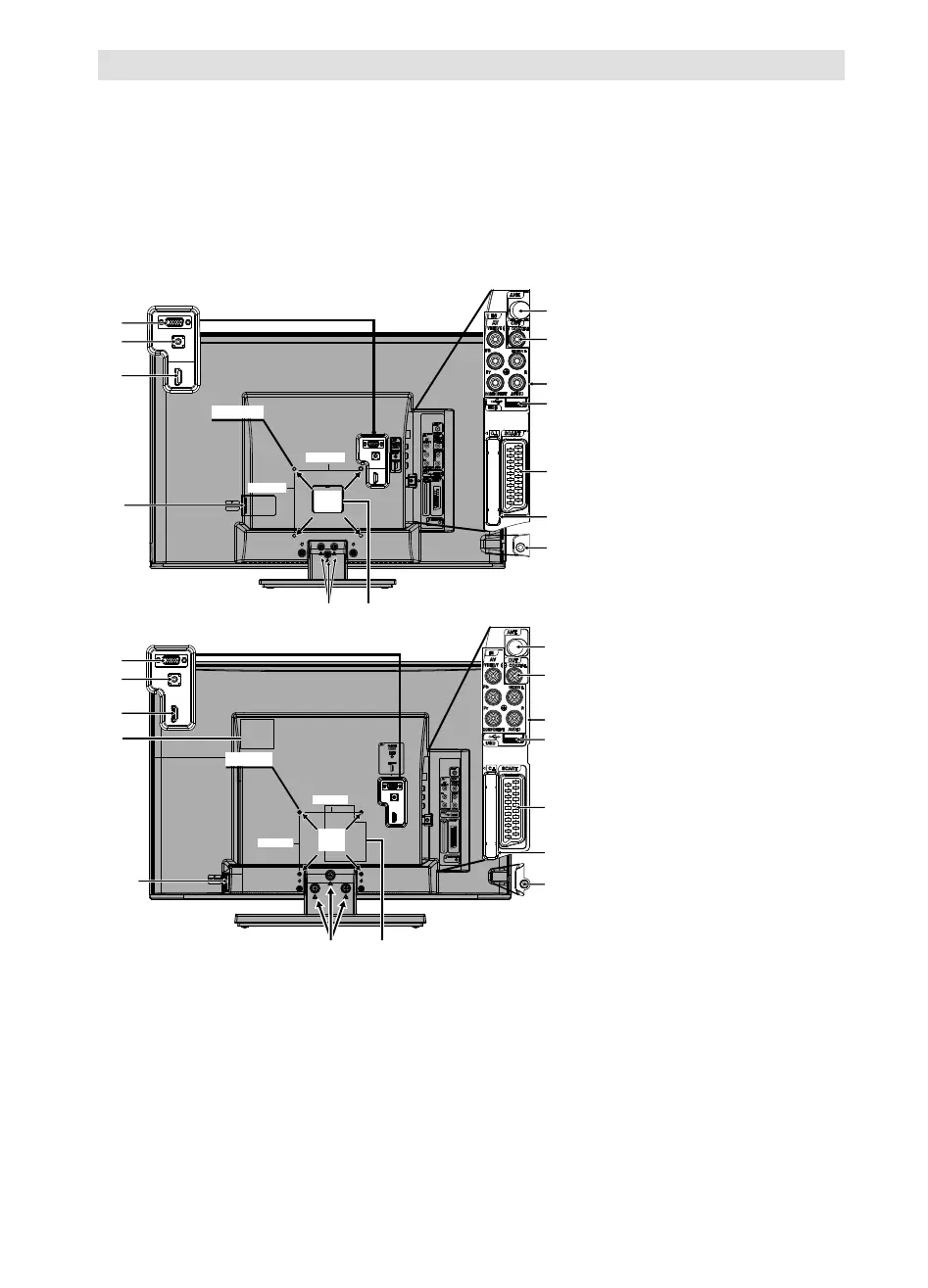

Parte Posterior
(K) Fuente de alimentación: Conecte el cable de alimentación proporcionado a una alimentación de la
red de energía eléctrica AC 220-240 V/50 Hz solamente - no intente conectarlo a ningún otro tipo de
alimentación. No intente nunca reparar una cable de alimentación estropeado con cinta aislante- este
debería ser reparado o reemplazado por un especialista. No deje suelta su mascota cerca del cable.
Los animales que muerdan el cable podrían recibir una descarga eléctrica fatal y podrían causar un
accidente a otros.
(L) Agujeros de soporte: Asegurar el soporte (no incluido) a la pared aquí.
(M) Para colgar la televisión en una pared, saque estos tornillos y luego quite el soporte.
Antes de efectuar el trabajo ponga un almohadón en el área de la base para colocar la TV sobre él.
(N) Cubierta del conector de servicio: Le rogamos que no abra esta tapa: Se trata de un enchufe solo
para propósitos de servicio.
100 mm
100 mm
M4 x 10
100 mm
M4 x 10
100 mm
(L)
(M)
(K)
(H)
(I)
(J)
(A)
(B)
(C)
(D)
(E)
(F)
(G)
(A)
(B)
(C)
(D)
(E)
(F)
(G)
(L)
(M)
(H)
(I)
(J)
(K)
LT-22...
LT-24...
(N)
(N)
(N)
