PL 10
Podłączenie anteny
Uwaga: Przed podłączeniem innych urządzeń:
Aby uniknąć potencjalnego ryzyka zniszczenia zestawu, przed wykonaniem podłączeń należy upewnić
się, że wszystkie elementy są wyłączone i odłączone od źródła zasilania.
Zaplanuj żądane podłączenia.
Po wykonaniu podłączeń, podłącz ponownie urządzenie do sieci zasilania i włącz zestaw.

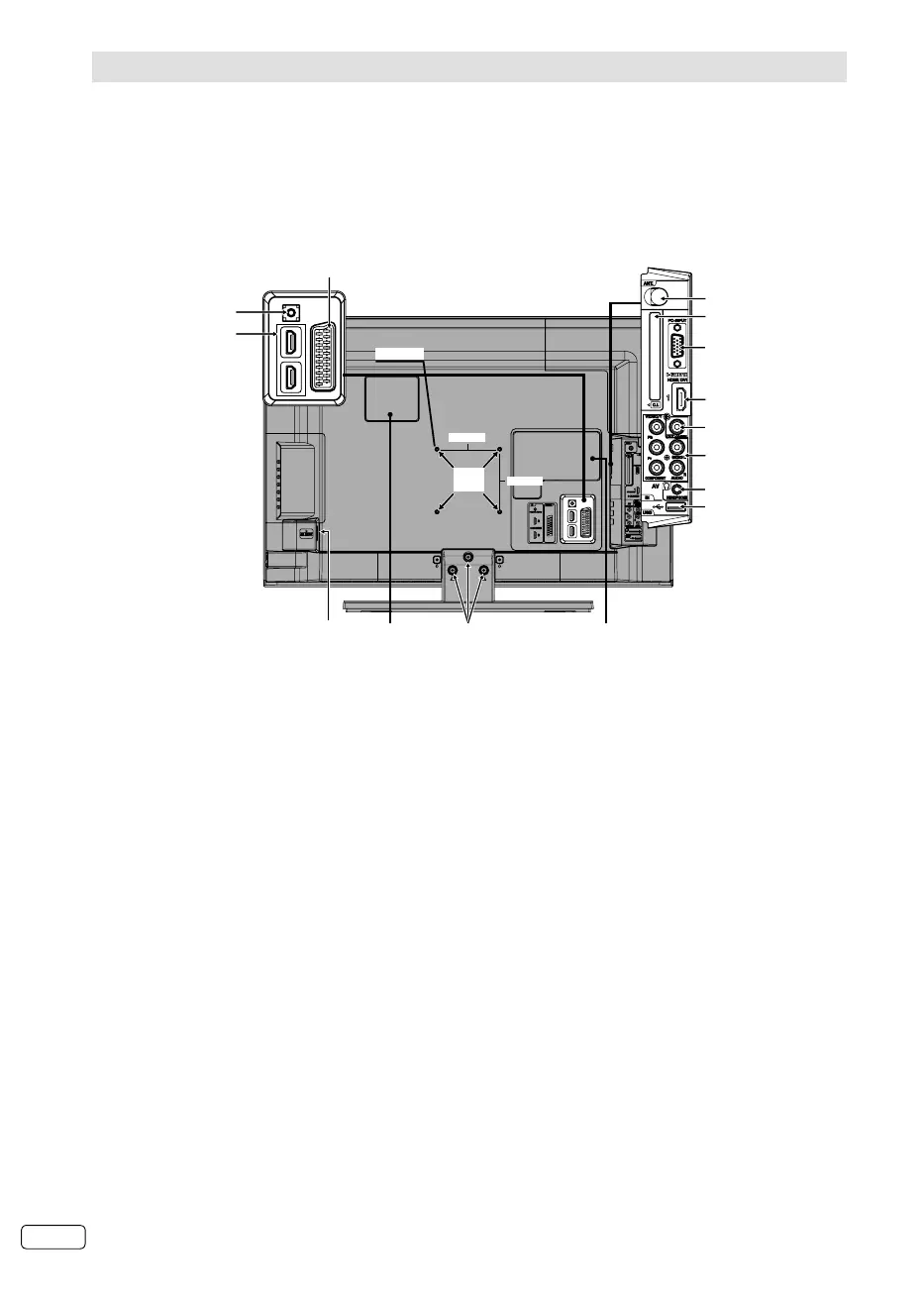

Podłącz antenę w sposób pokazany poniżej (A). Podłączenie do innego sprzętu wyjaśniono na stronach
24~25. Jeżeli masz problem z odbiorem, skontaktuj się ze specjalistą od anten.
•
•
•
Ty ł
(A)
Antena: Podłącz antenę. Wbudowany tuner umożliwia odbiór wszystkich analogowych programów
kablowych oraz kanałów DVB-T/-C.
(B) Gniazdo C.I.: do odbioru kanałów płatnej telewizji Moduł CA (CAM) (jeżeli umożliwia to dostawca
płatnych kanałów telewizyjnych)
Uwaga: Aby zapobiec awariom i uszkodzeniom należy się upewnić, że przed umieszczeniem lub
usunięciem karty CAM telewizor został wyłączony.
(C) Wejście PC-INPUT (PC): Patrz str. 24.
(D)
Wejście HDMI/DVI1/HDMI2/3: Patrz str. 24.
(E) Wyjście DIGITAL AUDIO COAXIAL: wyjście dźwięku cyfrowego.
(F) Wyjście AV/COMPONENT: Wejście sygnału analogowego AV/Komponent. Patrz str. 24, 25.
Uwaga: Wejście AV-AUDIO jest dzielone z wejściem COMPONENT AUDIO.
(G) Gniazdko HEADPHONE: Podłącz słuchawki za pomocą mini-wtyczki (3,5 mm) do tego gniazdka.
(H) Wyjście USB: Patrz str. 22, 23.
(I) Gniazdo Scart: Do
podłączenia kabla Scart. Patrz str. 25.
transmituje sygnał RGB, S-Video i wej. CVBS oraz wyj. tunera CVBS.
(J) Wejście PC/DVI AUDIO: Patrz str. 24.
(K) Źródło zasilania: Podłączaj dostarczony przewód zasilania wyłącznie do sieci na prąd zmienny 220-
240V/50Hz - nie wolno nigdy próbować podłączania go do innego rodzaju źródła zasilania.
(L) Otwory na wsporniki: Tutaj przymocuj wsporniki do zawieszania na ścianie (nie załączone).
(M) Aby powiesić telewizor na ścianie, wyjmij te śruby, a następnie zdejmij podstawę.
Przed wykonaniem jakiejkolwiek pracy rozłóż coś miękkiego na czym można położyć telewizor.
(N) Pokrywa złącza serwisowego: Nie wolno otwierać tej pokrywy. Pod pokrywą znajduje się gniazdo
służące wyłącznie do celów serwisowych.
100 mm
100 mm
M6 x 10
(A)
(B)
(C)
(E)
(F)
(G)
(H)
(L)
(I)
(D)
(J)
(K)
(M)
(D)
(N) (N)
