Pripojenie antény
Poznámka: Pred pripojením ďalších aplikácií:
Aby ste sa vyhli možnému poškodeniu súpravy uistite sa pri pripájaní, že všetky položky sú vypnuté
a odpojené od napájania.
Zostavte požadované pripojenie.
Po dokončení pripájania opätovne pripojte napájanie do jednotky a znovu ju zapnite.
Anténu pripojte podľa nižšie uvedeného zobrazenia (A). Pripojenia k iným zariadeniam sú vysvetlené
neskôr na str. 24 - 25. Ak máte problémy s príjmom, kontaktujte odborníka na anténu.
•
•
•
(A)
Anténa: Pripojte anténu.
Zabudovaný tuner prijíma všetky programy analógového kábla a DVB-T/-C kanálov.
(B) C.I. slot: pre CA- modul (CAM) (ak ho podporuje platený poskytovateľ televíznych služieb).
Poznámka: Ak chcete zabrániť poruchám a poškodeniam uistite sa pred vkladaním alebo vyberaním
karty CAM, že televízor je vypnutý.
(C) PC-INPUT (počítač): Viď str. 24.
(D) Vstup HDMI/DVI1/HDMI2/3: Viď str. 24.
(E) DIGITAL AUDIO COAXIAL výstup: Výstup digitálneho zvuku
(F) AV/COMPONENT vstup Vstup pre analógový AV-signál/Komponentný-signál. Pozri str.24, 25
Poznámka: Vstup AV-ZVUK je zdieľaný so vstupom KOMPONENTNÝ ZVUK.
(G) Konektor HEADPHONE: K tomuto konektoru pripojte slúhadlá s mini prípojkou (3,5 mm).
(H) USB vstup: Pozri str. 22 - 23.
(I) Zásuvka Scart: Na pripojenie scart káblov. Pozri str. 25.
Vysiela RGB, S-Video a CVBS vstup a CVBS výstup tunera.
(J) Vstup PC/DVI AUDIO: Viď str. 24.
(K) Napájanie: Dodaný napájací kábel pripájajte iba k AC 220 – 240 V/50 Hz – nepokúšajte sa ho pripojiť
k žiadnemu inému typu napájania.
(L) Otvory na konzolu: Sem pripevnite montážnu konzolu (nie je súčasťou dodávky).
(M) Ak chcete zavesiť televízor na stenu, odstráňte tieto skrutky a potom odmontujte stojan.
Skôr ako začnete, rozprestrite tlmiaci materiál cez oblasť základne, na ktorý televízor položíte.
(N) Kryt servisného konetora: Tento kryt neotvárajte. Vo vnútri sa nachádza zásuvka, ktorá slúži iba na
servisné účely.

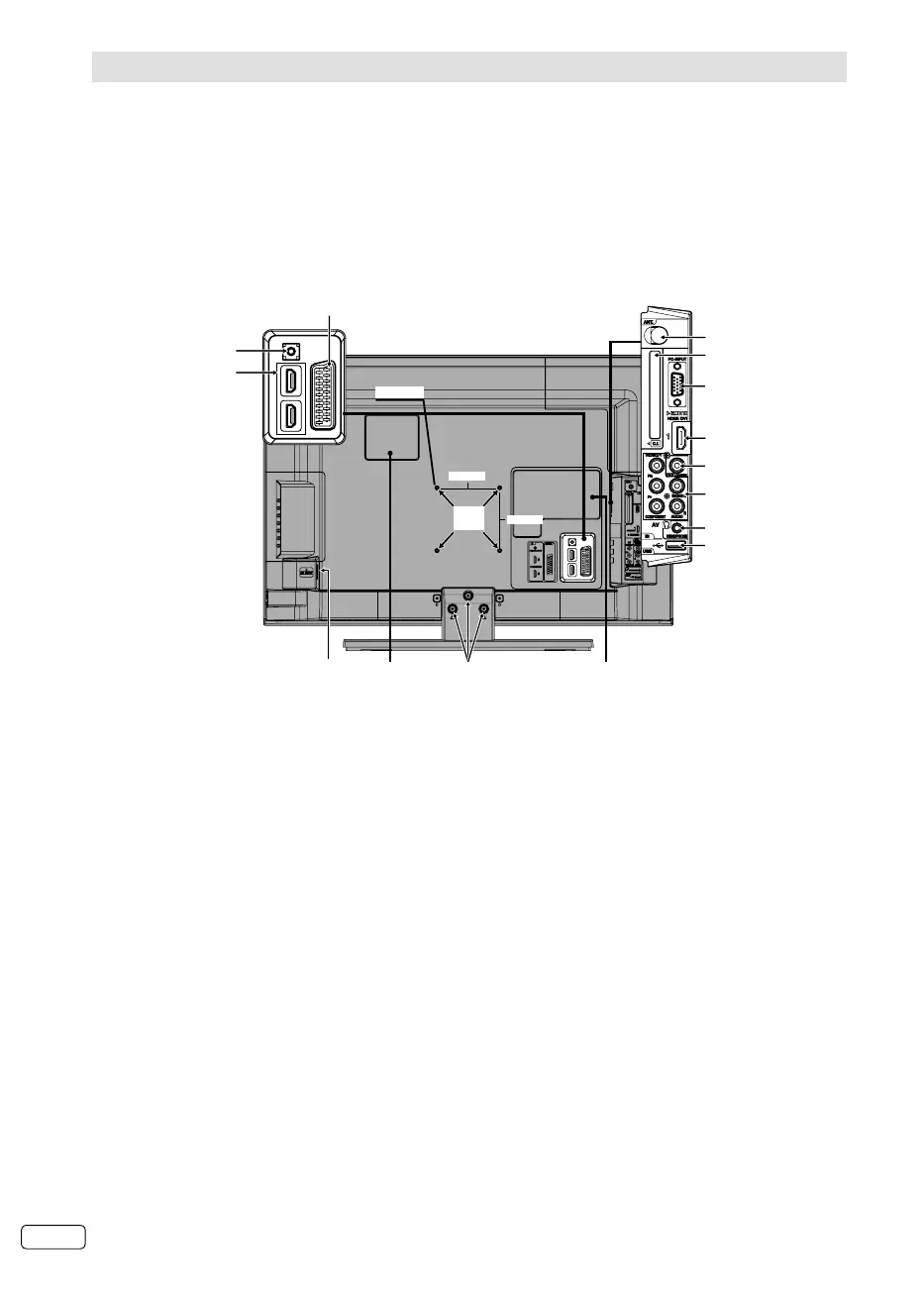

Zadná strana
100 mm
100 mm
M6 x 10
(A)
(B)
(C)
(E)
(F)
(G)
(H)
(L)
(I)
(D)
(J)
(K)
(M)
(D)
(N) (N)
