CZ 10
Připojení antény
Poznámka: Před připojením dalších zařízení:
Aby nemohlo případně dojít k poškození přístroje, ujistěte se před připojováním, že všechna zařízení jsou
vypnuta a odpojena od sítě.
Proveďte požadovaná propojení.
Po ukončení propojování znovu zapojte přístroje do sítě a zapněte je.
Připojte anténu tak, jak je znázorněno níže (A). Připojení ostatních zařízení je vysvětleno dále na
str. 24 - 25. Máte-li problémy s příjmem, obraťte se na odborníky na antény.
•
•
•
(A)
Anténa: Připojte anténu.
Vestavěný tuner přijímá všechny analogové kabelové programy a DVB-T/-C kanály.
(B) C.I. slot: pro CA modul (CAM) (pokud je podporováno ze strany poskytovatele placené TV).
Poznámka: Aby se předešlo poruchám a poškození, vždy se před vložením či vyjmutím CAM karty
ujistěte, že jste vypnuli televizor.
(C) PC-INPUT (PC): Viz str.24.
(D) HDMI/DVI1/HDMI2/3 vstup: Viz str.24.
(E) Výstup DIGITAL AUDIO COAXIAL: digitální výstup zvuku
(F) Vstup AV/COMPONENT: Vstup pro analogový AV signál/komponentní signál. Viz str. 24, 25
Poznámka: Vstup AV-AUDIO je sdílen se vstupem KOMPONENTNÍHO AUDIA
(G) Konektor pro HEADPHONE: Připojení sluchátek pomocí minikonektoru (3,5 mm) do této zdířky.
(H) USB vstup: Viz str. 22-23.
(I) Zásuvka SCART: Pro připojení kabelů SCART. Viz str. 25.
Přenáší RGB, S-Video a vstup CVBS dovnitř a tuner CVBS ven.
(J) Vstup PC/DVI AUDIO: Viz str.24.
(K)
Napájení: Dodaný síťový přívod připojte pouze k napájení 220-240 V stř. pr., 50 Hz. Nikdy jej
nezkoušejte připojovat k jinému napětí.
(L) Otvory na držák: Zde připevněte nástěnný držák (není součástí balení).
(M) Chcete-li televizor umístit na stěnu, vyjměte šrouby a poté sejměte stojan.
Před položením televizoru roztáhněte měkkou deku na plochu, na kterou položíte televizor.
(N) Kryt servisního konektoru: Neotevírejte tento kryt. Uvnitř se nachází zásuvka, která je určena pouze
pro servisní účely.

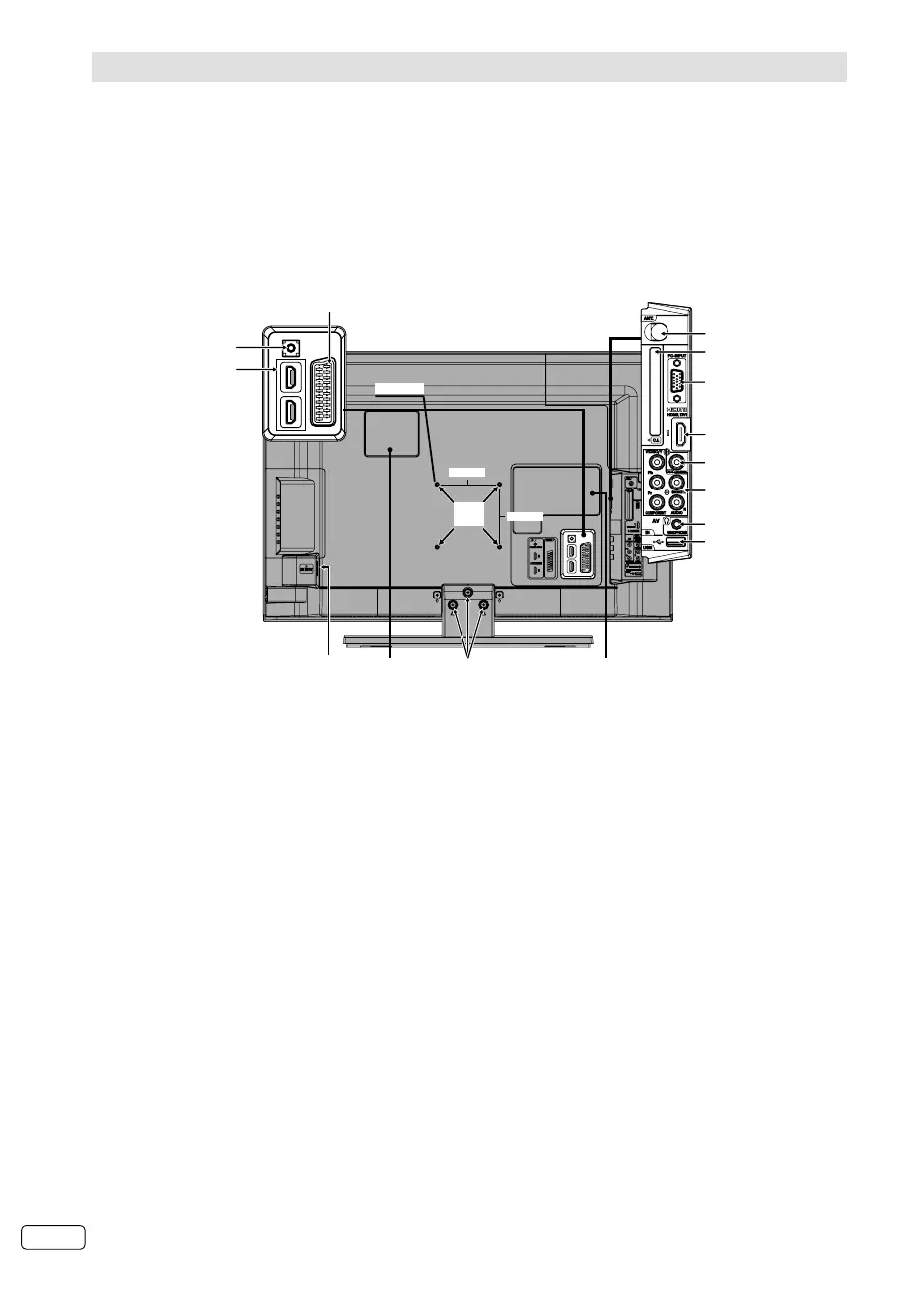

Zadní strana
100 mm
100 mm
M6 x 10
(A)
(B)
(C)
(E)
(F)
(G)
(H)
(L)
(I)
(D)
(J)
(K)
(M)
(D)
(N) (N)
