Per informazioni più dettagliate, vedere pagina 6.
AM
EXT
GND
AM
EXT
GND
AM
LOOP
ANTENNA
Le illustrazioni dei terminali di ingresso/uscita sono riportate a
titolo di esempio.
Per il collegamento di altri componenti, fare riferimento anche
ai relativi manuali, in quanto i nomi dei terminali riportati sul
lato posteriore possono variare.
Prima di effettuare i collegamenti, spegnere tutti i componenti.
Alla presa di corrente
Collegare il cavo di alimentazione solo una volta terminati tutti
gli altri collegamenti.

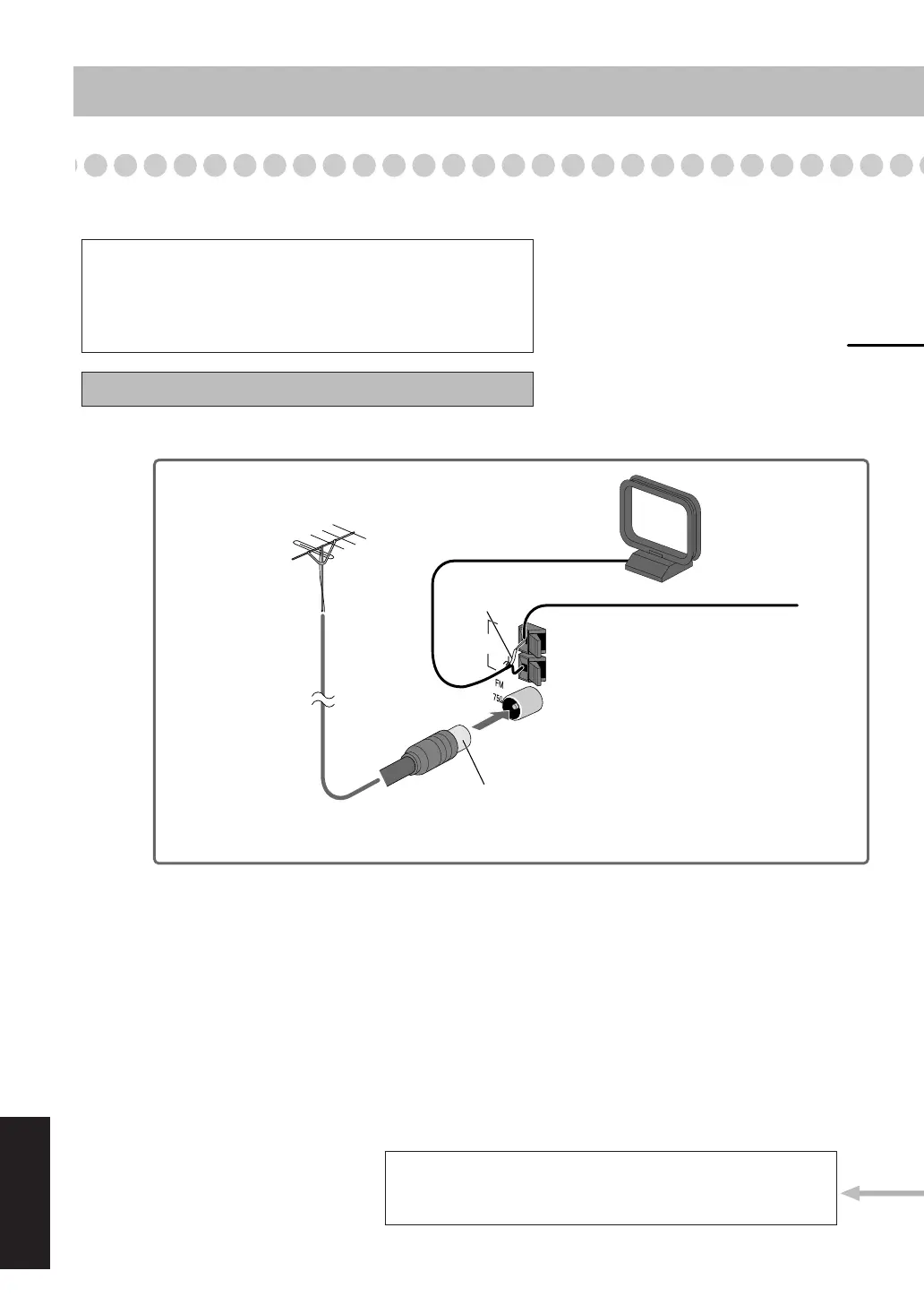

Scollegare l’antenna FM fornita e collegarla a un’antenna FM esterna utilizzando un cavo da
75 Ω con un connettore di tipo coassiale (IEC o DIN45325).
Cavo rivestito in vinile (non in dotazione)
Estenderlo orizzontalmente.
Antenna a telaio AM
Mantenerla collegata.
Per una migliore ricezione FM/AM
Antenna FM per
esterni
(non in dotazione)
Bianco
