24 Para comunicarse a Soporte técnico profesional llame al 1-844-242-2475
Accesorios suministrados:Cantidad
A Criba de desagüe del fregadero 1
B Válvula corrediza de retención 1
de 1-1/4" NPT x 1-1/4"
C Válvula de bola de1-1/4" NPT 1
Comprarporseparado: Cantidad
1. Adaptor corredizo hembrade 1-1/2" NPT x 1-1/2" 1
2. Tubería de PVC de 1-1/2” categoria 40,para adaptar 1
3. Adaptor corredizomacho de1-1/2” NPT x 1-1/2” 1
4. Entrerrosca galvanizada de 1-1/4” NPT(para adaptar) 1
5. Unión galvanizada de 1-1/4” NPT 1
6. Adaptador macho de 1-1/4” NPT x 1-1/4” 2
7. Tubería de PVC de 1-1/4” NPT, categoría 40, paraadaptar
2
8. Codo de 90°de boquilla a boquilla de 1-1/4” 1
9. Tubería de PVC de 1-1/4”, categoría 40,para el desagüe
Lo requerido
Pegamento para tuberías de PVCLo requerido Lo requerido
Tubo de PTFE cinta selladora de roscas Lo requerido
Unión de solvente de plástico
de 1-1/2" – opcional Lo requerido
NOTA: Tenga cuidado de evitar enroscar en forma cruzada; Use solo un compuesto para enroscar tuberías de plástico
o cinta de teflón cuando conecte los accesorios fileteados a los adaptadores de plástico..
Montaje de la bomba
AVISO: NO use un compuesto de plomería para roscas detuberías (compuesto lubrificante) en tuberías de plástico, ya
quepuede dañar el plástico, provocar fugas y fallas en la tubería einvalidará la garantía.
1. Coloque el fregadero/la pileta en la ubicación final.
2. Saque todos los accesorios de desagüe presentes hasta elcabo de conexión. Verifique que el cabo deconexión
presente no tenga fugas.
AVISO: Si el cabo de conexión de desagüe del fregadero/dela pileta no es fileteada de 1-1/2" NPT, tendrá que
adaptarlo(cojinetes, reductores, etc.). En este caso, envuelva todas lasjuntas con cinta de teflón antes de hacer las
conexiones.
3. Adhiera la tubería de PVC de 1-1/2”(Parte No.2) dentro del adaptador hembra (Parte No.1).
ADVERTENCIA: Peligro de incendio y de explosión.Asegúrese de seguirlasinstruccionesdelfabricante
delpegamentocuando use pegamento de PVC. No lo usecercadelfuegoo de llamas abiertas.
4. Envuelva las roscas del cabo de conexión con 1 a 1-1/2 vuelta de cinta de teflón. Enrosque el adaptador hembra
de1-1/2" NPT (Parte No.1) en el cabo de conexión de desagüe del fregadero/de la pileta. Enrósquelo a mano, 1/2
vuelta más con una llave de tubería o con pinzas ajustables. NO apriete demasiado.

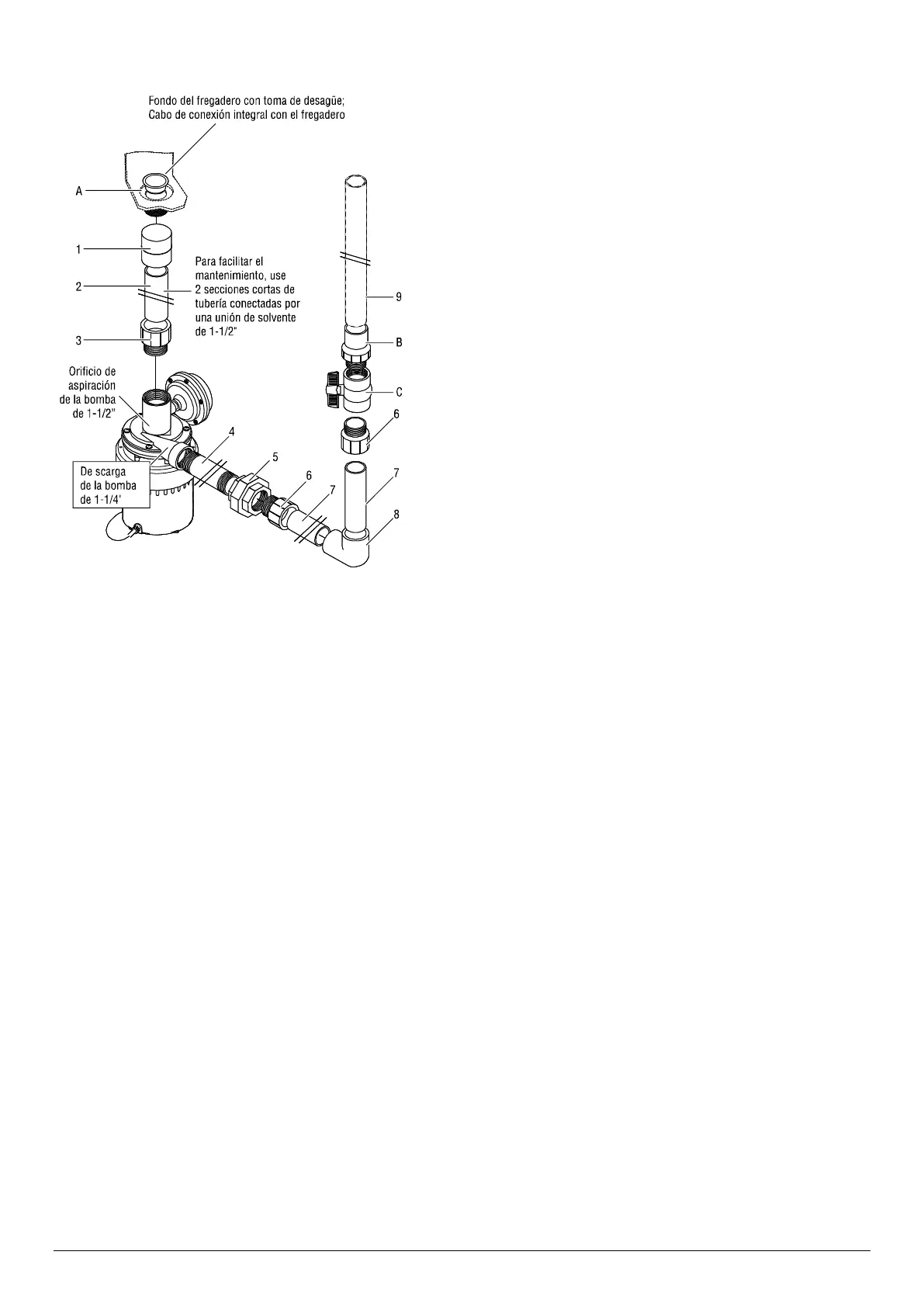

Figura 1: Método típico de instalación de la
bomba.
