Para comunicarse a Soporte técnico profesional llame al 1-844-242-2475 25
AVISO: La altura vertical de la válvula de retención a la salida del tubo debe ser de al menos 6.5 pies de anular la fuga
válvula de retención.
5. Envuelva las roscas del adaptador macho de 1-1/2” (Parte No.3) con 1 a 1-1/2 vuelta de cinta de teflón y colóquelo
en la admission de la bomba. Apriételo a mano 1/2 vuelta más con una llave de tubería o con pinzas ajustables. ¡NO
apriete demasiado!
6. Mida la tubería de PVC de 1-1/2” (Parte No.2) PVC contra el desagüe y la bomba y recorte la tubería para adaptarla
al tamaño correcto.
7. Haga una prueba para armar la bomba (en seco - sin pegamento)en la tubería de desagüe. Haga balancear la
bomba hasta que quede precisamente orientada hacia la tubería de desagüe, y luego marque tanto la bomba como
la unidad dela tubería de admisión/adaptador, para poder instalar la bomba correctamente en el Paso 8. Coloque
un soporte provisional de bajo de la bomba para aliviar la tensión sobre la tubería de descarga del fregadero/de la
pileta, hasta que el pegamento se haya endurecido. Déjelo en esa posición mientras mide y corta la tubería de
descarga (Paso 12).
8. Deslice la bomba hacia arriba en la posición correcta y adhiera la tubería (Parte No.2) al adaptador macho (Parte
No.3 en la bomba).
• No coloque pegamento en la bomba ni en el motor;
• Verifique que la bomba esté colocada en la direccióncorrecta (haga corresponder las marcas hechas en el Paso
7);
•Coloque el soporte en posición debajo del motor.
9. Envuelva la entrerrosca galvanizada de 1-1/4” (Parte No.4) con 1-1/2 a 2 vueltas de cinta de teflón en cada extremo
y enrósque lo en la toma de descarga de la bomba.
AVISO: Apriete esto solamente lo suficiente como para evitarfugas. El plástico se puede rajar si se aprieta demasiado.
10. Sostenga la entrerrosca (Parte No.4) con una llave para tuberías y enrosque una mitad de la unión de 1-1/4” (Parte
No.5) en ella, apriete amano 1-1/2 vuelta más con una llave para tuberías o pinzas ajustables.
11. Ahora, envuelva las roscas en ambos adaptadores macho de1-1/4” (Parte No.6) con 1-1/2 a 2 vueltas de cinta de
teflón. Enrosque uno de los adaptadores en la otra mitad de la unión de1-1/4” (Parte No.5), apriete a mano 1/2
vuelta más, con una llave de tuercas o un par de pinzas ajustables. ¡NO apriete demasiado!
† Para facilitar la remoción de la bomba durante
algún servicio o limpieza, instale una unión de
solvente de 1-1/2" en la tubería. descendente.

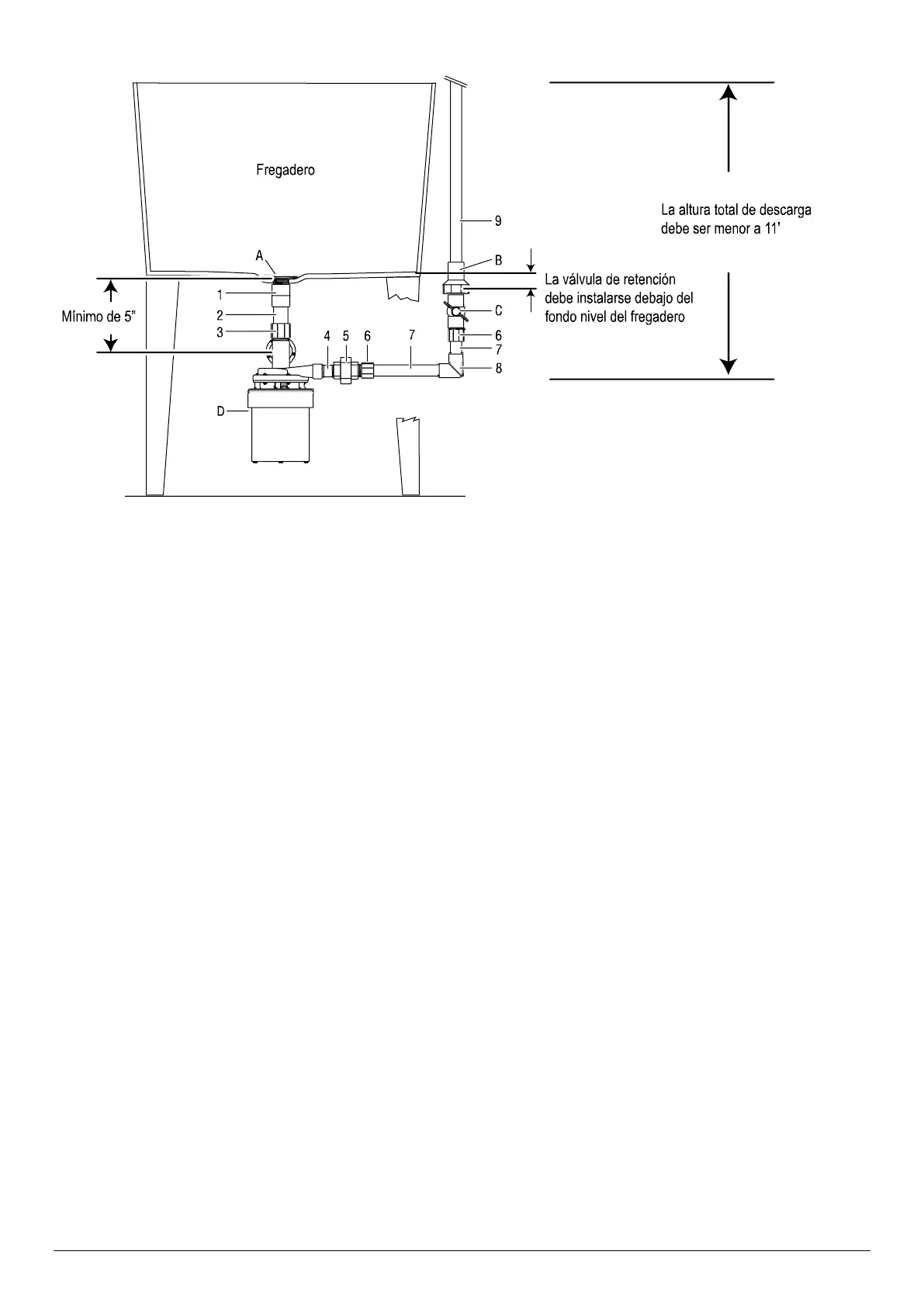

Figura 2: Bomba instalada
