Kärcher HDS 10/20-4 M Manual

– 2

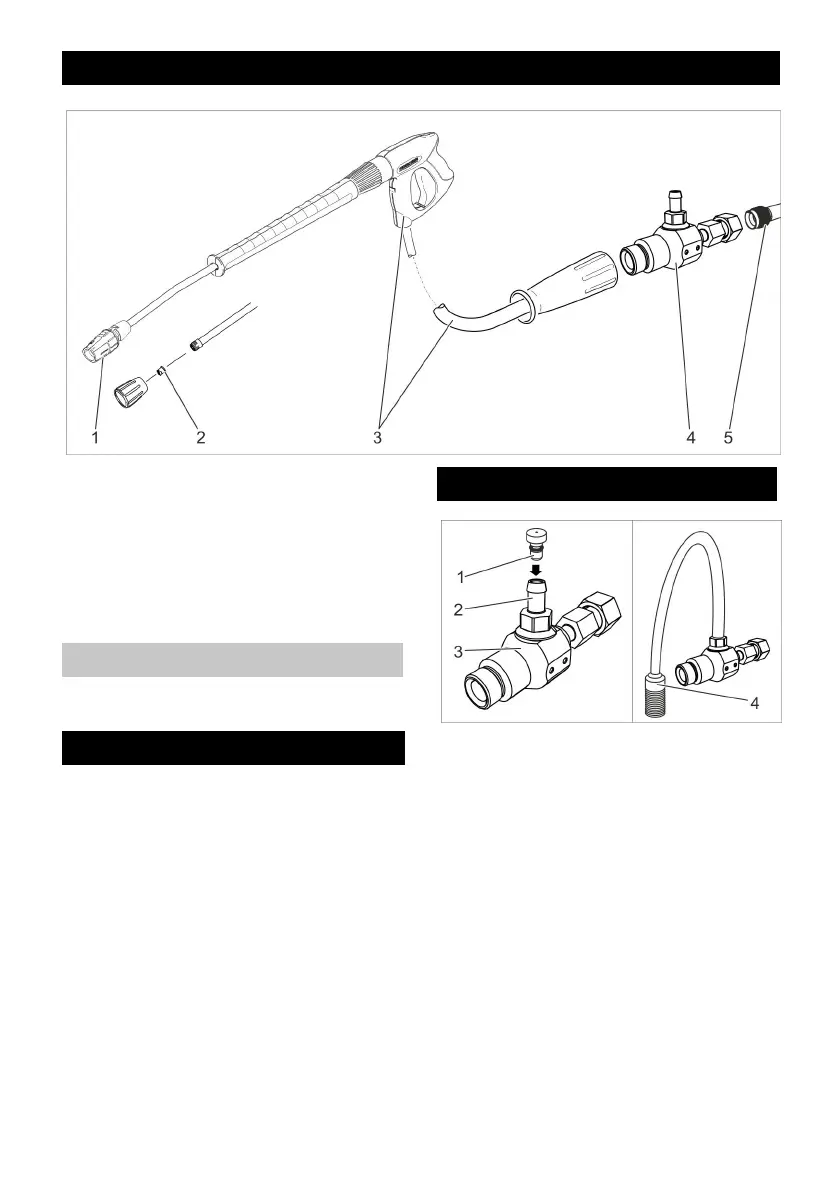

1 Multi-sproeier
2 Hogedruksproeier / Chemische sproei-
er
3 Handspuitlans met straalpijp en hoge-
drukslang
4 Injector
5 Hogedrukaansluiting van de hogedruk-
reiniger
De injector zuigt reinigingsmiddel aan en
voegt die bij de waterstraal.
 Hogedrukreiniger uitschakelen.
 Stroom- en watertoevoer onderbreken.
 Handspuitpistool bedienen tot het ap-
paraat drukvrij is.
 Injector vastschroeven aan de hoge-
drukuitgang van het apparaat en wartel-
moer vastdraaien (max. 10 Nm).
 Hogedrukslang aan de uitgang van de
injector schroeven en handvast aan-
draaien.
 Hogedruksproeier vervangen door de
meegeleverde chemische sproeier.
of
multi-sproeier op stand “CHEM“ zetten.
1 Doseeropening
2 Slangnippel
3 Injector
4 Reinigingsmiddel-zuigslang met filter
 Doseeropening voor de gewenste reini-
gingsmiddelconcentratie selecteren.
Instructie:
Diagrammen voor de selectie van de do-
seeropening vindt u aan het eind van deze
gebruiksaanwijzing.
 Doseerplaat in de slangnippel steken.
 Slangstuk reinigingsmiddel op de
slangnippel schuiven.
Overzicht
Functie
Montage
Reinigingsmiddeldosering
16 NL

Kärcher HDS 10/20-4 M Specifications

General

Cable length	5 m
Fuel tank capacity	25 L
Connected load	7800 W
AC input voltage	420 V
Number of phases	3
AC input frequency	50 Hz
Working pressure (max)	200 bar
Working pressure (min)	30 bar
Heating oil/gas consumption (full load)	6.4 kg/h

Weight and Dimensions

Depth	750 mm
Width	1330 mm
Height	1060 mm
Weight	171000 g
