– 2

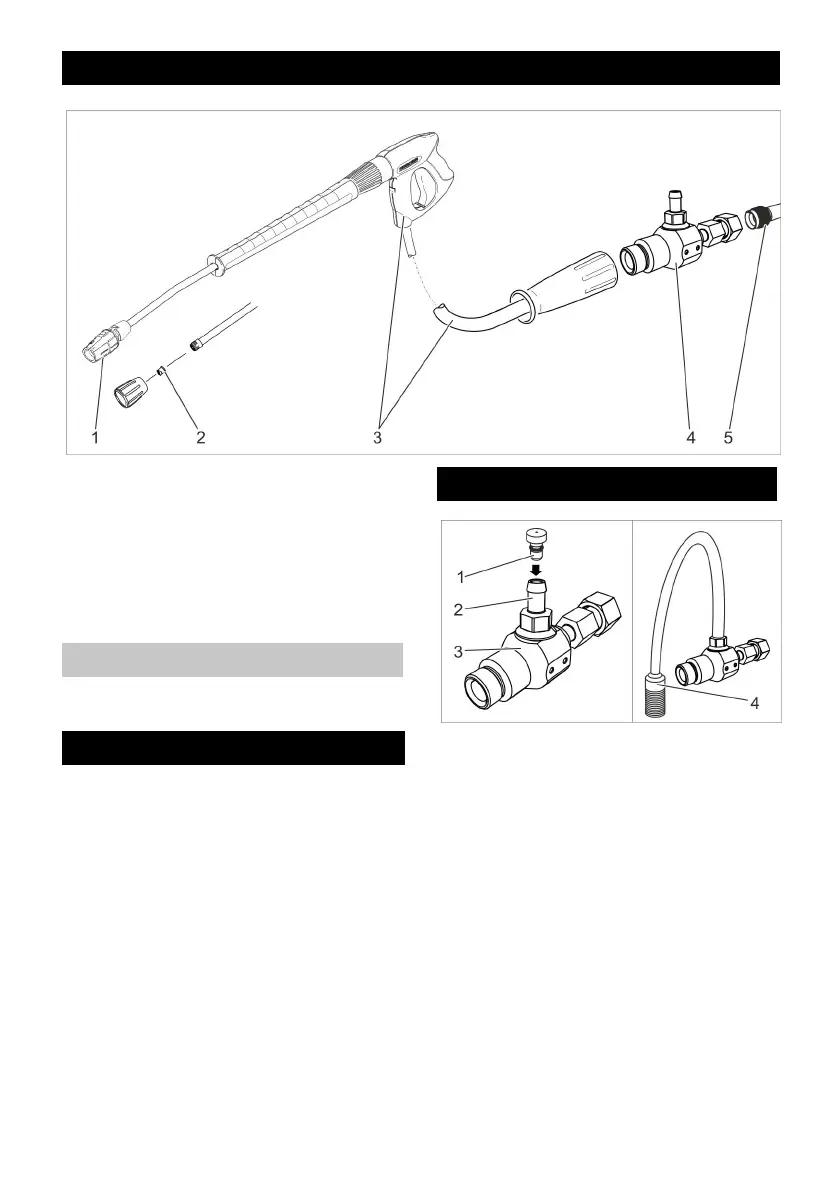

1 Duză multiplă
2 Duză de presiune înaltă / duză de chi-
micale
3 Pistol manual de stropit cu lance şi fur-
tun de înaltă presiune
4 Injector
5 Racord de înaltă presiune curăţitor sub
presiune
Injectorul aspiră agent de curăţare şi-l
amestecă cu jetul de apă.
 Închideţi aparatul de spălat sub înaltă
presiune.
 Întrerupeţi alimentarea cu apă şi curent.
 Acţionaţi pistolul manual de stropit până
când presiunea din aparat este elibera-
tă.
 Înşurubaţi injectorul la ieşirea sub presi-
une a aparatului şi strângeţi piuliţa
(max. 10 Nm).
 Înşurubaţi furtunul sub presiune la ieşi-
rea injectorului şi strângeţi-l bine.
 Înlocuiţi duza de presiune cu duza de
chimicale inclusă în furnitur
ă.
sau
Comutaţi duza multiplă în poziţia
"CHEM".
1 Blendă de dozare
2 Niplu de furtun
3 Injector
4 Furtun de aspiraţie a detergentului, cu
filtru
 Alegeţi blenda de dozare potrivită pen-
tru concentraţia de soluţia de curăţat
dorită.
Indicaţie:
Diagramele cu blendele de dozare cores-
punzătoare se află la sfârşitul acesui manu-
al de utilizare.
 Introduceţi blenda de dozare în niplul
furtunului.
 Împingeţi furtunul de aspirare soluţie de
curăţat pe niplul de furtun.
Prezentare generală
Funcţionarea
Montarea
Dozarea soluţiei de curăţat
59RO

Kärcher HDS 10/20-4 M Specifications

General

Cable length	5 m
Fuel tank capacity	25 L
Connected load	7800 W
AC input voltage	420 V
Number of phases	3
AC input frequency	50 Hz
Working pressure (max)	200 bar
Working pressure (min)	30 bar
Heating oil/gas consumption (full load)	6.4 kg/h

Weight and Dimensions

Depth	750 mm
Width	1330 mm
Height	1060 mm
Weight	171000 g
