– 2

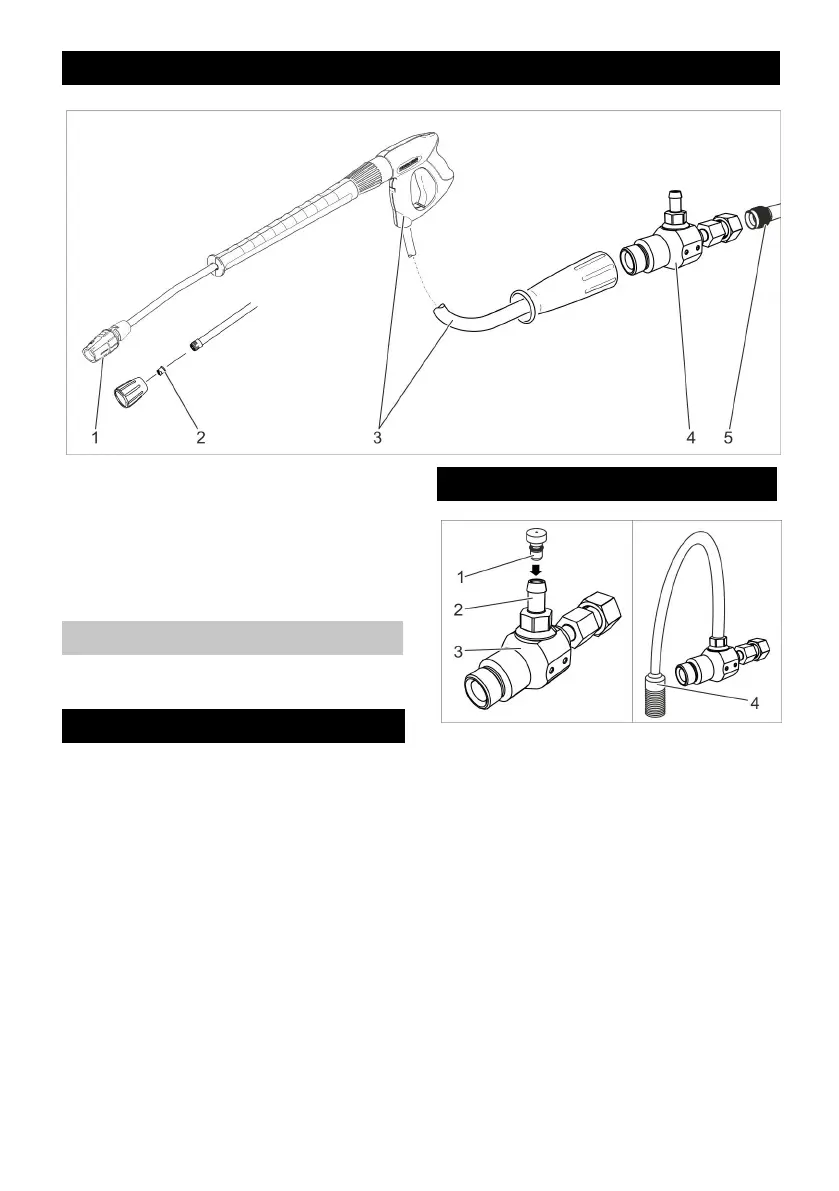

1 Bocal múltiplo
2 Bocal de alta pressão / Bocal químico
3 Pistola de injecção manual com lança e
mangueira de alta pressão
4 Injector
5 Ligação de alta pressão da lavadora de
alta pressão
O injector aspira o detergente e mistura-o
com o jacto de água.
 Desligar dispositivo de limpeza de alta
pressão.
 Interromper a alimentação de corrente
e de água.
 Accionar a pistola manual até a máqui-
na ficar sem pressão.
 Enroscar o injector na saída de alta
pressão do aparelho e apertar a porca
de capa (máx. 10 Nm).
 Enroscar a mangueira de alta pressão
na saída do injector e apertar manual-
mente.
 Substituir o bocal de alta pressão pelo
bocal químico fornecido.
ou
Colocar o bocal múltiplo na posição
"CHEM".
1 Tampa de dosagem
2 Bocal de mangueira
3 Injector
4 Mangueira de aspiração do detergente
com filtro
 Seleccionar a tampa de dosagem para
a concentração do detergente pretendi-
da.
Aviso:
Os diagramas para a selecção da tampa de
dosagem encontram-se no final deste ma-
nual de instruções.
 Colocar a tampa de dosagem no bocal
da mangueira.
 Colocar a mangueira de aspiração do
detergente no bocal da mangueira.
Visão Geral
Funcionamento
Montagem
Dosagem do detergente
22 PT

Kärcher HDS 10/20-4 M Specifications

General

Cable length	5 m
Fuel tank capacity	25 L
Connected load	7800 W
AC input voltage	420 V
Number of phases	3
AC input frequency	50 Hz
Working pressure (max)	200 bar
Working pressure (min)	30 bar
Heating oil/gas consumption (full load)	6.4 kg/h

Weight and Dimensions

Depth	750 mm
Width	1330 mm
Height	1060 mm
Weight	171000 g
