Kärcher HDS 10/20-4 M Manual

– 2

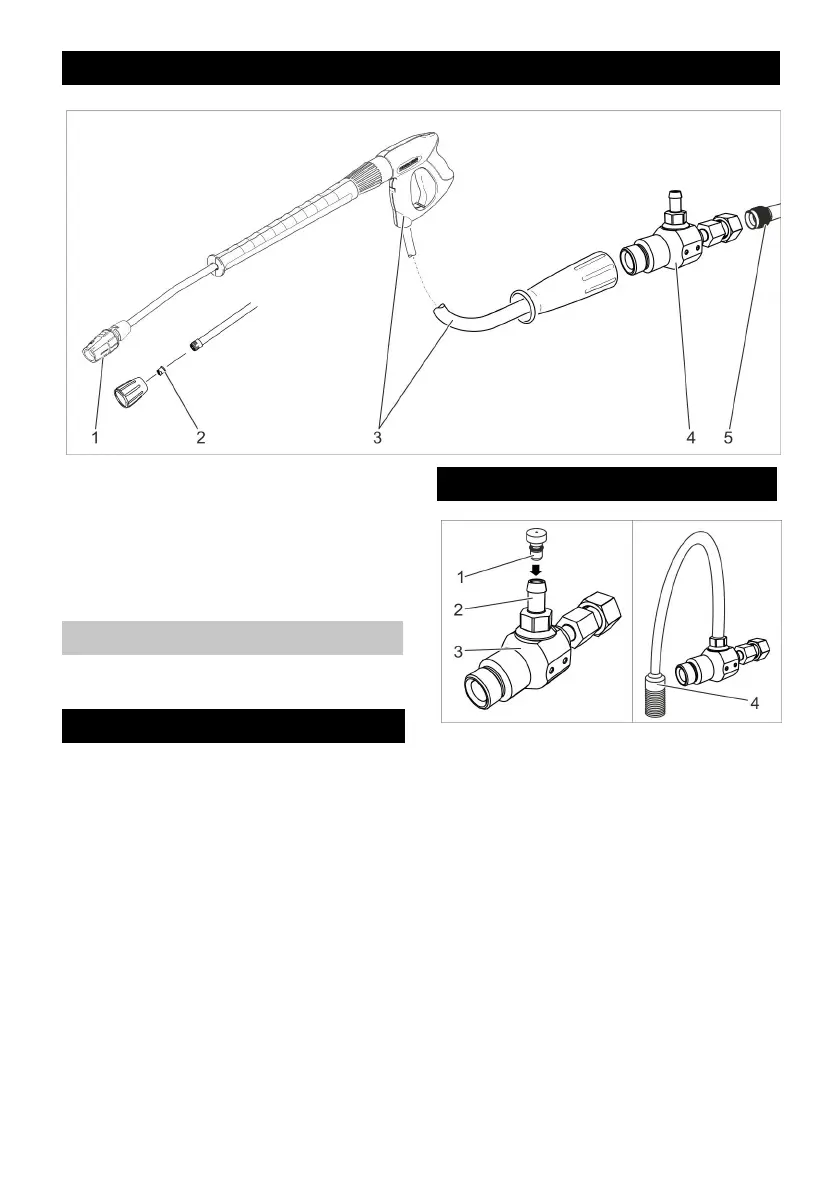

1 Mehrfachdüse
2 Hochdruckdüse / Chemiedüse
3 Handspritzpistole mit Strahlrohr und
Hochdruckschlauch
4 Injektor
5 Hochdruckanschluss des Hochdruck-
reingers
Der Injektor saugt Reinigungsmittel an und
mischt dieses dem Wasserstrahl bei.
 Hochdruckreiniger ausschalten.
 Strom- und Wasserzufuhr unterbre-
chen.
 Handspritzpistole betätigen, bis das
Gerät drucklos ist.
 Injektor am Hochdruckausgang des
Gerätes anschrauben und Überwurf-
mutter festziehen (max. 10 Nm).
 Hochdruckschlauch am Ausgang des
Injektors anschrauben und handfest an-
ziehen.
 Hochdruckdüse durch mitgelieferte
Chemiedüse ersetzen.
oder
Mehrfachdüse auf Stellung “CHEM“
umschalten.
1 Dosierblende
2 Schlauchnippel
3 Injektor
4 Reinigungsmittel-Saugschlauch mit Fil-
ter
 Dosierblende für die gewünschte Reini-
gungsmittelkonzentration auswählen.
Hinweis:
Diagramme zur Auswahl der Dosierblende
sind am Ende dieser Betriebsanleitung auf-
geführt.
 Dosierblende in den Schlauchnippel
stecken.
 Reinigungsmittel-Saugschlauch auf
den Schlauchnippel schieben.
Übersicht
Funktion
Montage
Reinigungsmitteldosierung
4 DE

Kärcher HDS 10/20-4 M Specifications

General

Cable length	5 m
Fuel tank capacity	25 L
Connected load	7800 W
AC input voltage	420 V
Number of phases	3
AC input frequency	50 Hz
Working pressure (max)	200 bar
Working pressure (min)	30 bar
Heating oil/gas consumption (full load)	6.4 kg/h

Weight and Dimensions

Depth	750 mm
Width	1330 mm
Height	1060 mm
Weight	171000 g
