Kärcher HDS 10/20-4 M Manual

– 2

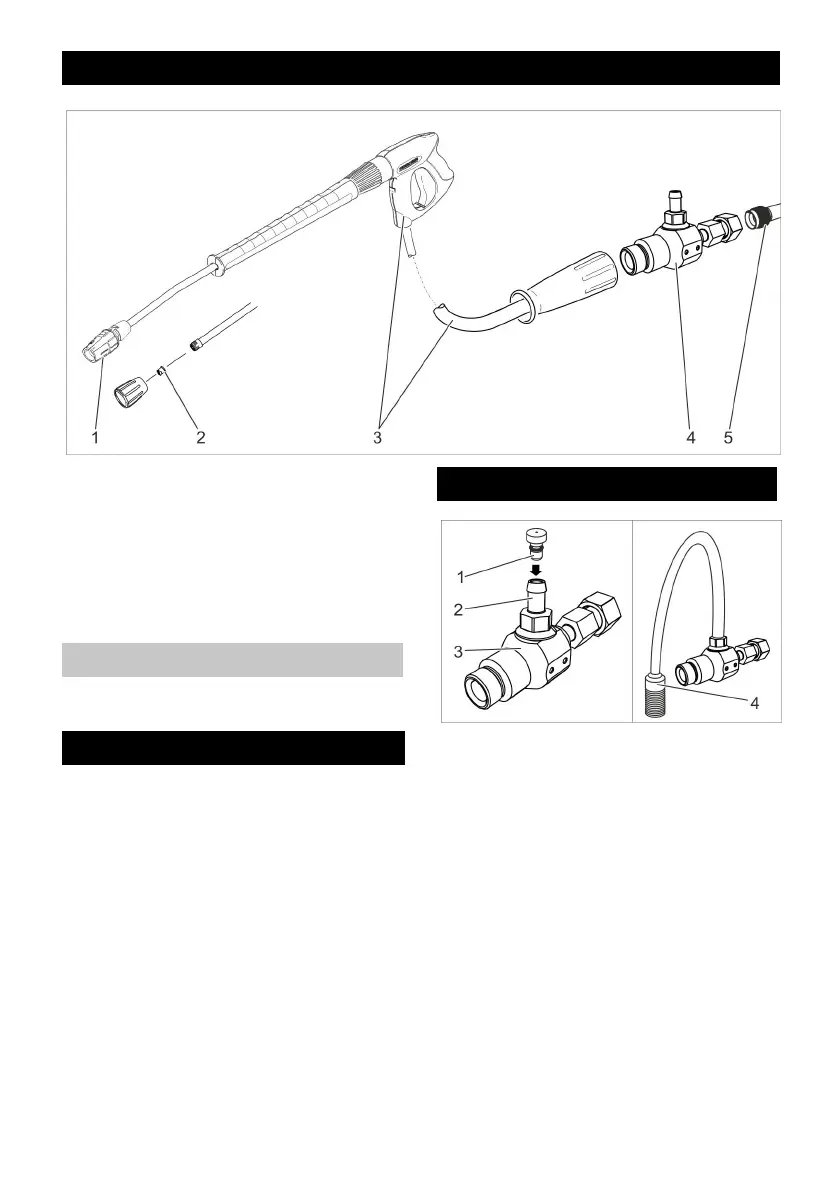

1 Çoklu meme
2 Yüksek basınç memesi / kimyasal me-
mesi
3 Püskürtme borulu ve yüksek basınç
hortumlu el püskürtme memesi
4 Enjektör
5 Yüksek basınçlı temizleyicinin yüksek
basınç bağlantısı
Enjektör, temizlik maddesini emer ve püs-
kürtülen suya karıştırır.
 Yüksek basınçlı temizleyiciyi kapatın.
 Akım ve su beslemesini kesin.
 Cihaz basınçsız duruma gelene kadar
el püskürtme tabancasına basın.
 Enjektörü cihazı yüksek basınç çıkışına
vidalayın ve üst somunu sıkın (maks.
10 Nm).
 Yüksek basınç hortumunu enjektörün
çıkışına vidalayın ve elinizle sıkın.
 Yüksek basınç memesini birlikte verilen
kimyasal memesi ile değiştirin.
veya
Çoklu memeyi "CHEM" konumuna geti-
rin.
1 Dozaj siperi
2 Hortum nipeli
3 Enjektör
4 Filtreli temizlik maddesi emme hortumu
 İstenen temizlik maddesi konsantrasyo-
nuna uygun dozaj siperini seçin.
Not:
Dozaj siperini seçme diyagramları bu kulla-
nım kılavuzunun sonunda belirtilmiştir.
 Dozaj siperini hortum nipeline takın.
 Temizlik temizlik maddesi emme hortu-
munu hortum nipelinin üzerine itin.
Genel bakış
Fonksiyon
Montaj
Temizlik maddesi dozajı
40 TR

Kärcher HDS 10/20-4 M Specifications

General

Cable length	5 m
Fuel tank capacity	25 L
Connected load	7800 W
AC input voltage	420 V
Number of phases	3
AC input frequency	50 Hz
Working pressure (max)	200 bar
Working pressure (min)	30 bar
Heating oil/gas consumption (full load)	6.4 kg/h

Weight and Dimensions

Depth	750 mm
Width	1330 mm
Height	1060 mm
Weight	171000 g
