Kärcher HDS 10/20-4 M Manual

– 2

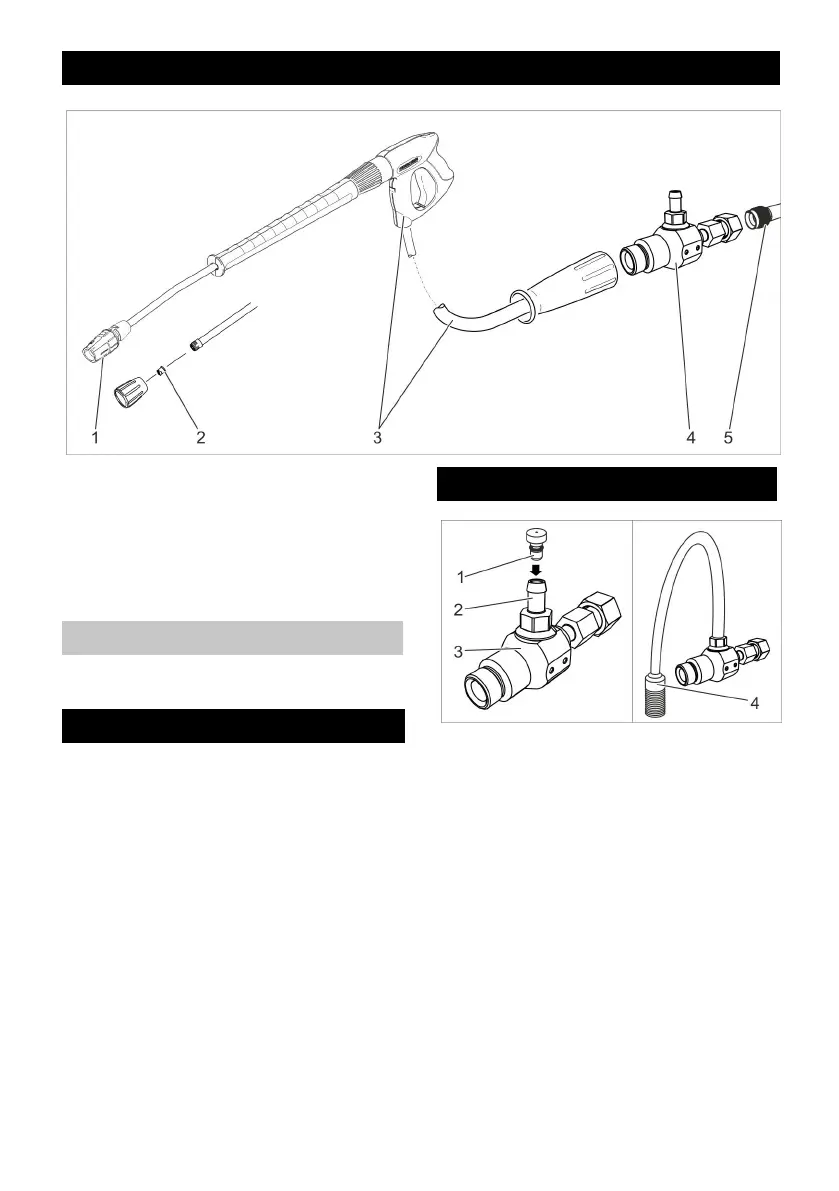

1Večkratna šoba
2 Visokotlačna šoba / Šoba za kemikalije
3Ročna brizgalna pištola z brizgalno cev-
jo in visokotlačno gibko cevjo
4 Injektor
5 Visokotlačni priključek visokotlačnega
čistilnika
Injektor vsesa čistilno sredstvo in ga prime-
ša vodnemu curku.
 Izklopite visokotlačni čistilnik.
 Prekinite dovajanje toka in vode.
 Pritiskajte ročno brizgalno pištolo, do-
kler naprava ni več pod pritiskom.
 Injektor privijte na visokotlačni izhod na-
prave in pritegnite slepo matico (max.
10 Nm).
 Visokotlačno gibko cev privijte na izhod
injektorja in močno pritegnite.
 Visokotlačno šobo zamenjajte s šobo
za kemikalije.
ali
Večkratno šobo preklopite na položaj
“CHEM“.
1 Dozirna zaslonka
2 Cevna izboklina
3 Injektor
4 Sesalna cev za čistilo s filtrom
 Izberite dozirno zaslonko za želeno
koncentracijo čistilnega sredstva.
Napotek:
Diagrami za izbiro dozirne zaslonke so na-
vedeni na koncu tega navodila za uporabo.
 Dozirno zaslonko vtaknite v nastavek
za gibko cev.
 Gibko sesalno cev za čistilno sredstvo
potisnite v sesalni nastavek.
Pregled
Delovanje
Montaža
Doziranje čistilnega sredstva
53SL

Kärcher HDS 10/20-4 M Specifications

General

Cable length	5 m
Fuel tank capacity	25 L
Connected load	7800 W
AC input voltage	420 V
Number of phases	3
AC input frequency	50 Hz
Working pressure (max)	200 bar
Working pressure (min)	30 bar
Heating oil/gas consumption (full load)	6.4 kg/h

Weight and Dimensions

Depth	750 mm
Width	1330 mm
Height	1060 mm
Weight	171000 g
