Kärcher HDS 10/20-4 M Manual

– 2

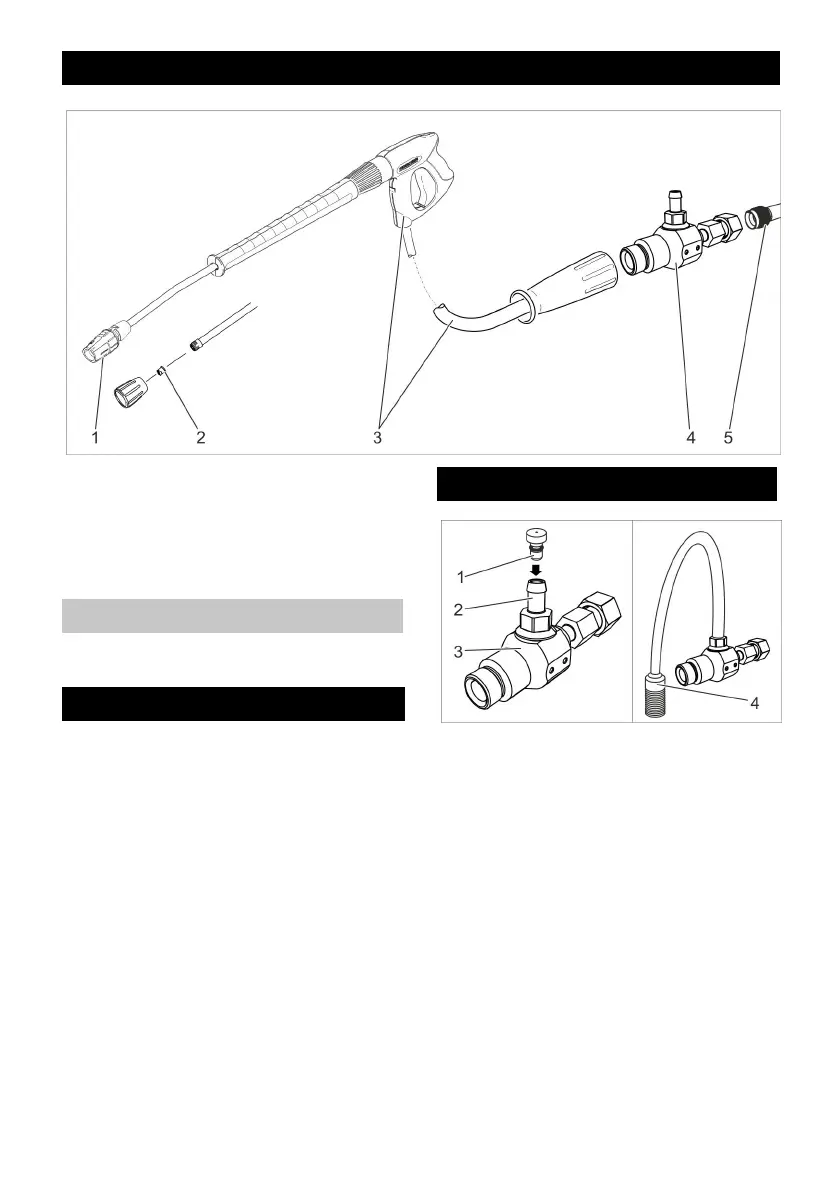

1 Multifunktionsdyse
2 Højtryksdyse / kemidyse
3 Sprøjtepistol med strålerør og højtryks-
slange
4 Injektor
5 Højtrykrenserens højtrykstilslutning
Injektoren indsuger rensemiddel og blan-
der det til vandstrålen.
 Sluk højtryksrenseren.
 Afbryde strøm- og vandtilførsel.
 Betjen sprøjtepistolen indtil maskinen
er fri for tryk.
 Skru injektoren fast på højtrykudgan-
gen og spænd omløbermøtrikken
(maks. 10 Nm).
 Skru højtrykslangen fast på injektorens
udgang og spænd den fast manuelt.
 Erstat højtryksdysen med den medleve-
rede kemidyse.
eller
Skift multifunktionsdysen om til
"CHEM".
1 Doseringsblænde
2 Slangenippel
3 Injektor
4 RM-sugeslange med filter
 Vælg doseringsblænden til den ønske-
de koncentration af rengøringsmiddel.
Bemærk:
Der er opført diagrammer i slutningen af
denne driftsvejledning, til valg af doserings-
blænden.
 Sæt doseringsblænden ind i slangenip-
len.
 Skub sugeslangen til rengøringsmiddel
på slangeniplen.
Oversigt
Funktion
Montering
Rensemiddeldosering
25DA

Kärcher HDS 10/20-4 M Specifications

General

Cable length	5 m
Fuel tank capacity	25 L
Connected load	7800 W
AC input voltage	420 V
Number of phases	3
AC input frequency	50 Hz
Working pressure (max)	200 bar
Working pressure (min)	30 bar
Heating oil/gas consumption (full load)	6.4 kg/h

Weight and Dimensions

Depth	750 mm
Width	1330 mm
Height	1060 mm
Weight	171000 g
