Kärcher HDS 10/20-4 M Manual

– 2

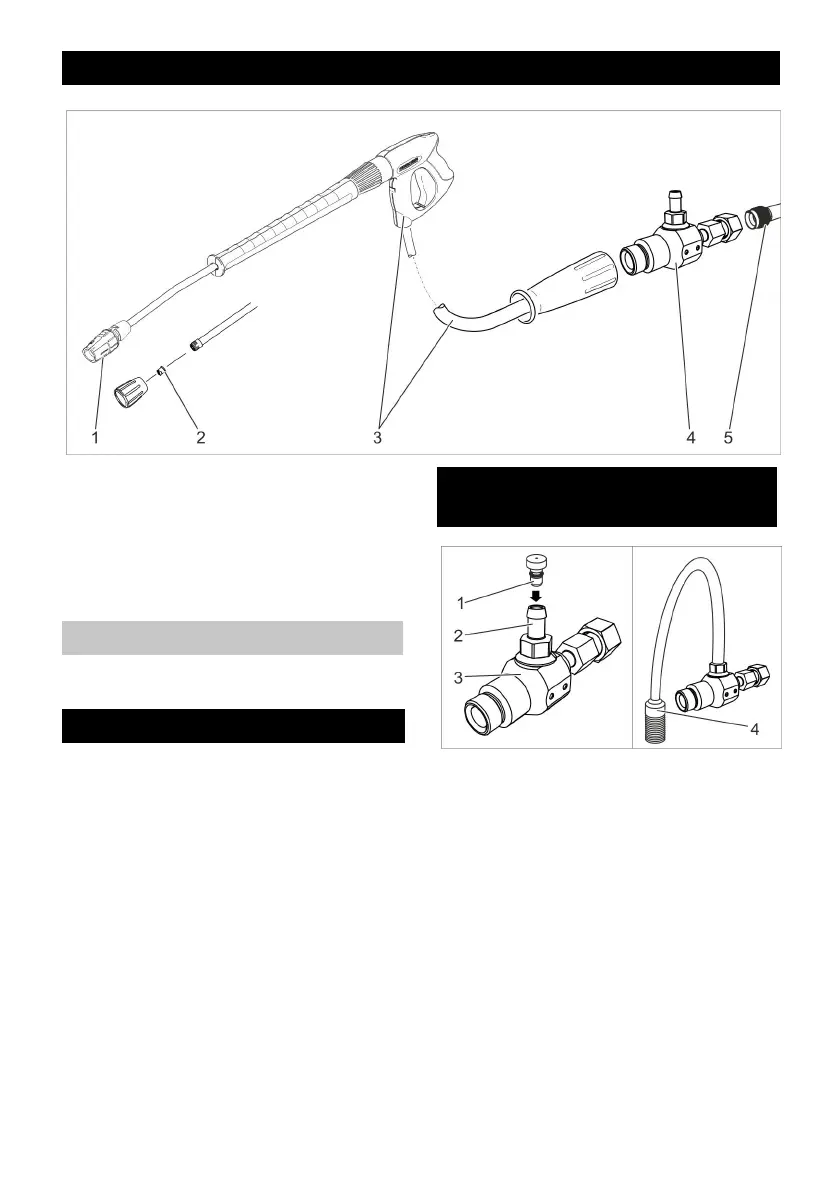

1 Multidyse
2 Høytrykksdyse/kjemikaliedyse
3 Høytrykkspistol med strålerør og høy-
trykkslange
4 Injektor:
5 Høytrykkstilkobling på høytrykksvaske-
ren
Injektoren suger opp rengjøringsmiddel og
blander dette ut i vannstrålen.
 Slå av høyttrykksvaskeren
 Bryte strøm og vanntilførsel.
 Trykk på sprøytepistolen til apparatet er
trykkløst.
 Injektoren skrus på høytrykksutgangen
på apparatet, trekk til festemutteren
(maks. 10 Nm).
 Skru fast høytrykkslangen på utgangen
av injektoren og trekk til for hånd.
 Høytrykksdyse skiftes mot vedlagte kje-
mikaliedyse.
eller
Sett multidysen til stilling "CHEM".
1 Doseringsinnsats
2 Slangenippel
3 Injektor:
4 Rengjøringsmiddel-sugeslange med fil-
ter
 Velg doseringsinnsats for den ønskede
konsentrasjonen av rengjøringsmiddel.
Merknad:
Diagram for valg av doseringsinnsat er ved-
lagt på slutten av denne bruksanvisningen.
 Sett doseringsinnsatsen i slangenippe-
len.
 Skyv sugeslangen for rengjøringsmid-
delet inn på slangenippelen.
Oversikt
Funksjon
Montering
Dosering av
rengjøringsmiddel
28 NO

Kärcher HDS 10/20-4 M Specifications

General

Cable length	5 m
Fuel tank capacity	25 L
Connected load	7800 W
AC input voltage	420 V
Number of phases	3
AC input frequency	50 Hz
Working pressure (max)	200 bar
Working pressure (min)	30 bar
Heating oil/gas consumption (full load)	6.4 kg/h

Weight and Dimensions

Depth	750 mm
Width	1330 mm
Height	1060 mm
Weight	171000 g
