Kärcher HDS 10/20-4 M Manual

– 2

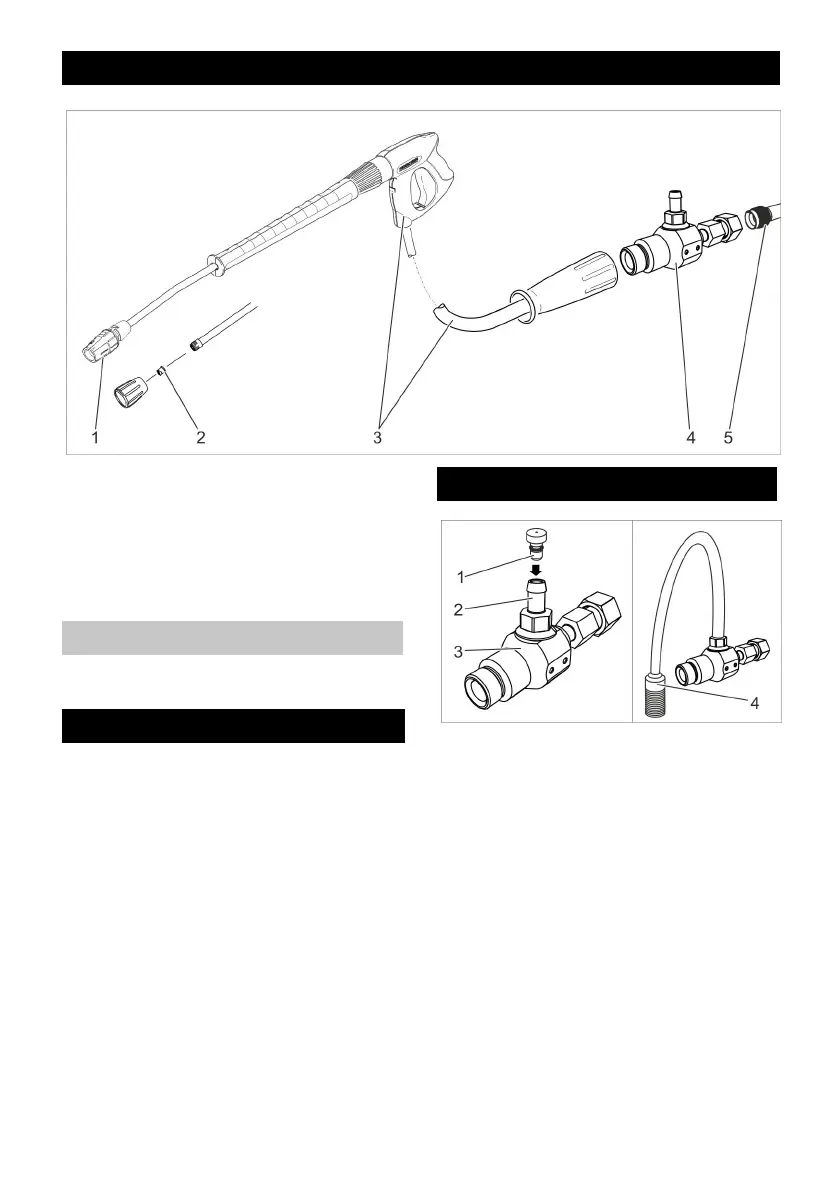

1 Multimunstycke
2 Högtrycksmunstycke/kemikaliemun-
stycke
3 Handspruta med strålrör och högtrycks-
slang
4 Injektor
5 Högtryckstvättens högtrycksanslutning
Injektorn suger upp rengöringsmedel och
blandar detta i vattenstrålen.
 Stäng av högtryckstvätten.
 Bryt ström- och vattentillförsel.
 Använd handsprutan tills apparaten är
trycklös.
 Skruva fast injektorn på maskinens
högtrycksutgång och dra fast kopp-
lingsmutter (max. 10 Nm).
 Skruva fast högtrycksslangen på injek-
torns utgång och dra fast ordentligt.
 Byt ut högtrycksmunstycket mot det
medföljande kemikaliemunstycket.
eller
Ställ in multimunstycket på läget
“CHEM“.
1 Doseringsmembran
2 Slangnippel
3 Injektor
4 Sugslang med filter, för rengöringsme-
del
 Välj doseringsmembran för den önska-
de rengöringsmedelskoncentrationen.
Hänvisning:
Diagram för val av doseringsmembran
finns i slutet av den här bruksanvisningen.
 Stick in doseringsmembranet i
slangnippeln.
 Skjut på sugslangen till rengöringsmed-
let på slangnippeln.
Översikt
Funktion
Montering
Dosering rengöringsmedel
31SV

Kärcher HDS 10/20-4 M Specifications

General

Cable length	5 m
Fuel tank capacity	25 L
Connected load	7800 W
AC input voltage	420 V
Number of phases	3
AC input frequency	50 Hz
Working pressure (max)	200 bar
Working pressure (min)	30 bar
Heating oil/gas consumption (full load)	6.4 kg/h

Weight and Dimensions

Depth	750 mm
Width	1330 mm
Height	1060 mm
Weight	171000 g
