Kärcher HDS 10/20-4 M Manual

– 2

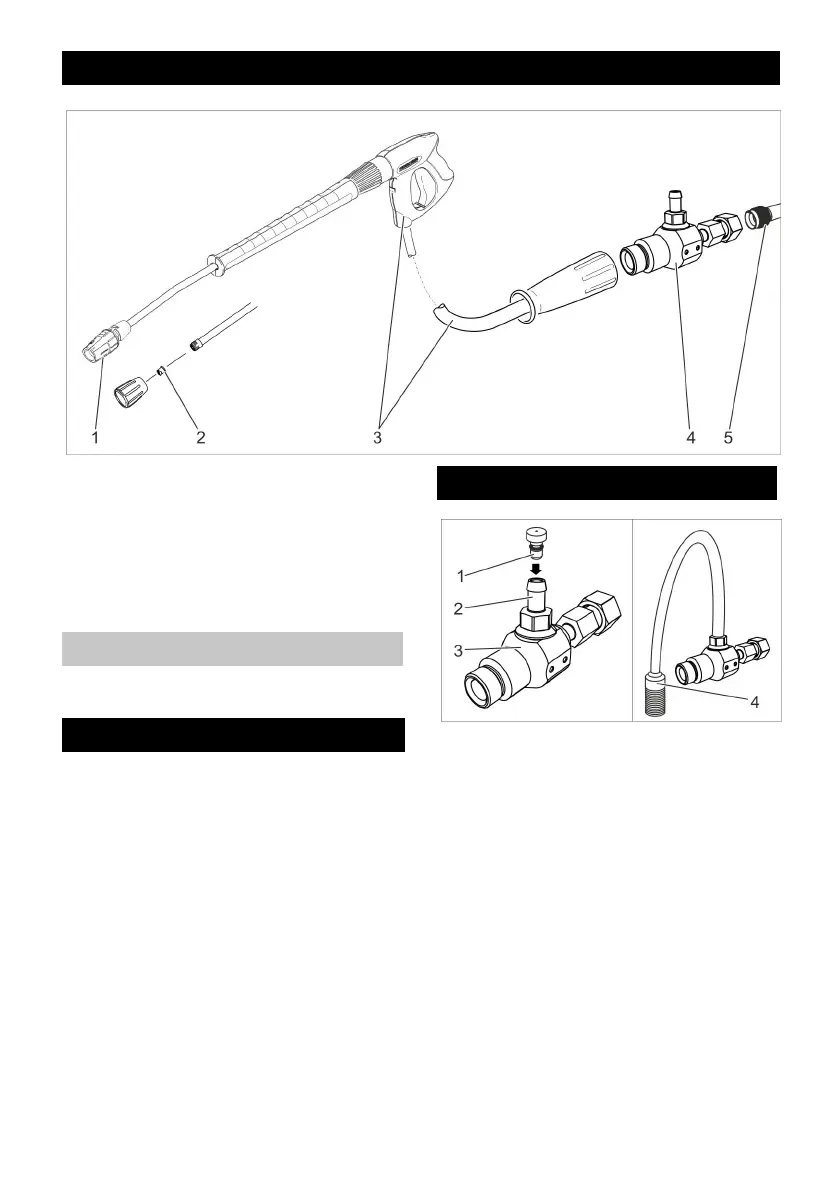

1 Πολλαπλό ακροφύσιο
2 Ακροφύσιο υψηλής πίεσης/χημικό
ακροφύσιο
3 Πιστολέτο χειρός με σωλήνα ψεκασμού
και ελαστικό σωλήνας υψηλής πίεσης
4 Εγχυτήρας
5 Σύνδεση υψηλής πίεσης της συσκευής
καθαρισμού υψηλής πίεσης
Ο ψεκαστήρας αναρροφά απορρυπαντικό
και το προσθέτει στη δέσμη νερού.
 Απενεργοποιήστε τη συσκευή καθαρι-
σμού υψηλής πίεσης.
 Διακόψτε την τροφοδοσία ρεύματος και
νερού.
 Ενεργοποιήστε το πιστολέτο χειρός,
έως ότου διαπιστώσετε ότι η συσκευή
δεν βρίσκεται υπό πίεση.
 Βιδώστε τον ψεκαστήρα στην έξοδο
υψηλής πίεσης της συσκευής και σφίξτε
το περικόχλιο-ρακόρ (έως 10 Nm).
 Βιδώστε τον ελαστικό σωλήνα υψηλής
πίεσης στην έξοδο του ψεκαστήρα και
σφίξτε τον με το χέρι.

Αντικαταστήστε το ακροφύσιο υψηλής πίε-
σης με το συνοδευτικό χημικό ακροφύσιο.
ή
Ρυθμίστε το πολλαπλό ακροφύσιο στη
θέση "CHEM".
1 Θυρίδα δοσολόγησης
2 Ρακόρ
3 Εγχυτήρας
4 Ελαστικός σωλήνας αναρρόφησης
απορρυπαντικού με φίλτρο
 Επιλέξτε τη θυρίδα δοσολόγησης για
την επιθυμητή συγκέντρωση απορρυ-
παντικού.
Υπόδειξη:
Στο τέλος των οδηγιών λειτουργίας υπάρ-
χουν διαγράμματα για την επιλογή της θυ-
ρίδας δοσολόγησης.
 Τοποθετήστε τη θυρίδα δοσολόγησης
στο ρακόρ του
ελαστικού σωλήνα.
 Σπρώξτε τον ελαστικό σωλήνα αναρρό-
φησης απορρυπαντικού στο ρακόρ.
Επισκόπηση
Λειτουργία
Συναρμολόγηση
Δοσολογία απορρυπαντικού
37EL

Kärcher HDS 10/20-4 M Specifications

General

Cable length	5 m
Fuel tank capacity	25 L
Connected load	7800 W
AC input voltage	420 V
Number of phases	3
AC input frequency	50 Hz
Working pressure (max)	200 bar
Working pressure (min)	30 bar
Heating oil/gas consumption (full load)	6.4 kg/h

Weight and Dimensions

Depth	750 mm
Width	1330 mm
Height	1060 mm
Weight	171000 g
