Kärcher HDS 10/20-4 M Manual

– 2

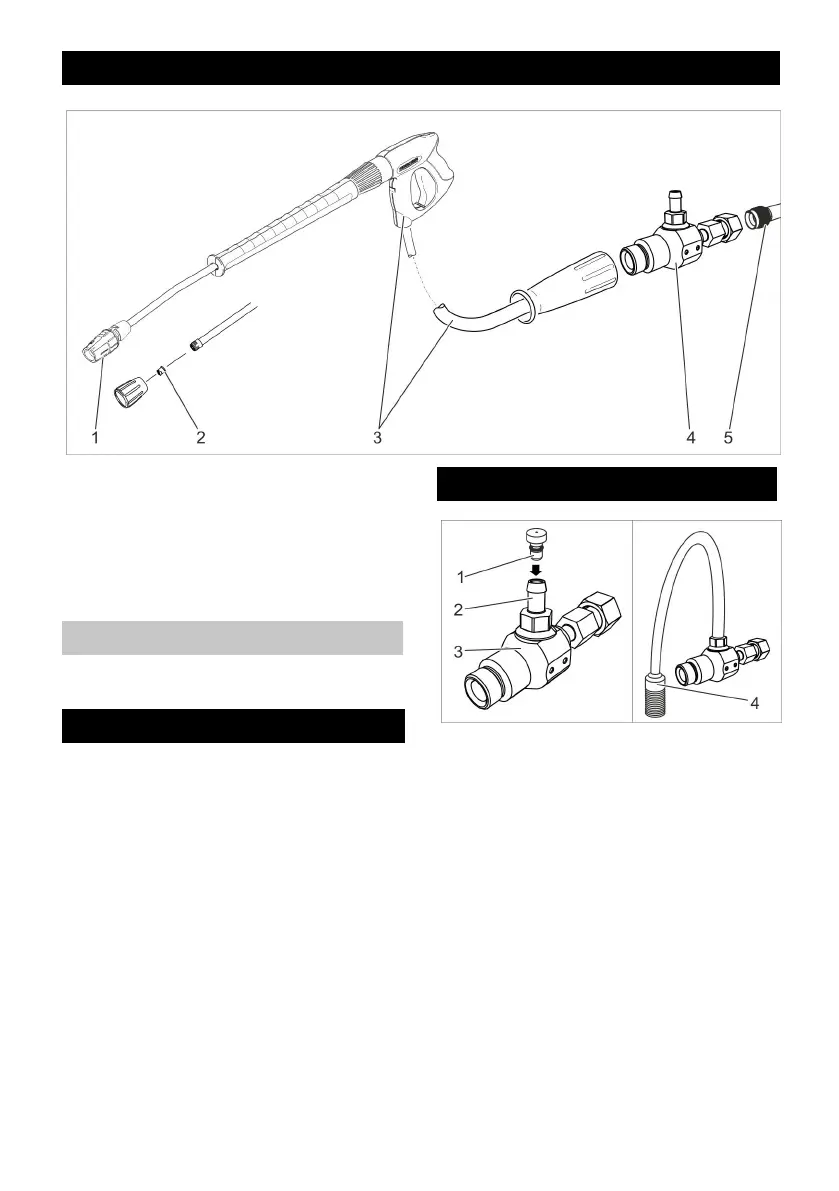

1 Többcélú fúvóka
2 Magasnyomású fúvóka / vegyszer fúvóka
3 Kézi szórópisztoly sugárcsővel és ma-
gasnyomású tömlővel
4 Injektor
5 A magasnyomású tisztító magasnyo-
mású csatlakozása
Az injektor felszívja a tisztítószert és hozzá-
keveri azt a vízsugárhoz.
 Kapcsoljuk ki a nagynyomású tisztító-
gépet.
 Szakítsuk meg az áram és a víz hozzá-
vezetést.
 Nyomja meg a kézi szórópisztolyt, amíg
a készülék nyomás mentes lesz.
 Az injektort a készülék magasnyomású
kimenetére csavarozni és a hollandi
anyával meghúzni (max. 10 Nm).
 A magasnyomású tömlőt az injektor ki-
menetére csavarozni és kézzel meg-
húzni.
 Cserélje ki a magasnyomású fúvókát a
mellékelt vegyszer fúvókára.
vagy
A többcélú fúvókát kapcsolja „CHEM”
állásba.
1 Adagolóbetét
2 Tömlőgomb
3 Injektor
4 Tisztítószer-szívócső szűrővel
 Válassza ki az adagolóbetéten a kívánt
tisztítószer koncentrátumot.
Megjegyzés:
Az adagolóbetét kiválasztáshoz tartozó di-
agramok jelen üzemeltetési útmutató vé-
gén találhatók.
 Helyezze be az adagolóbetétet a tömlő-
gombba.
 Húzza ki a tisztítószer szívócsövet a
tömlőgombra.
Áttekintés
Funkció
Összeszerelés
Tisztítószer adagolás
47HU

Kärcher HDS 10/20-4 M Specifications

General

Cable length	5 m
Fuel tank capacity	25 L
Connected load	7800 W
AC input voltage	420 V
Number of phases	3
AC input frequency	50 Hz
Working pressure (max)	200 bar
Working pressure (min)	30 bar
Heating oil/gas consumption (full load)	6.4 kg/h

Weight and Dimensions

Depth	750 mm
Width	1330 mm
Height	1060 mm
Weight	171000 g
