– 2

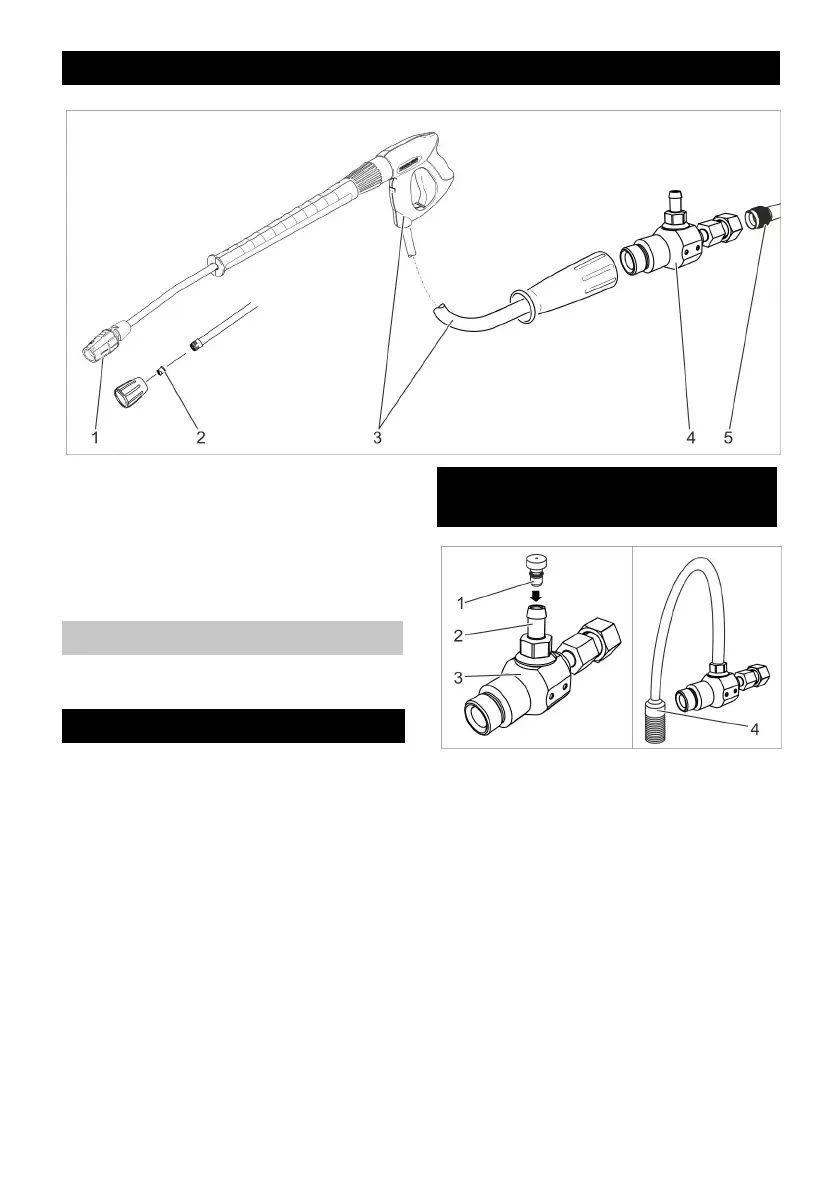

1 Víceúčelová tryska
2 Vysokotlaká tryska / tryska na chemii
3Ruční stříkací pistole s proudnicí a vy-
sokotlaká hadice
4 Vstřikovač
5 Vysokotlaká přípojka vysokotlakého
čističe
Vstřikovač nasává čisticí prostředek a při-
míchává jej do vodního paprsku.
 Vysokotlaké čisticí zařízení vypnout.
 Přerušte přívod proudu a vody.
 Aktivujte ruční stříkací pistoli, dokud pří-
stroj není bez tlaku.
 Přišroubujte injektor na vysokotlaký vý-
stup přístroje a utáhněte převlečnou
matici (max. 10°Nm).
 Přišroubujte vysokotlakou hadici na vý-
stup injektoru a utáhněte rukou.
 Vysokotlakou trysku vyměňte za přilo-
ženou trysku na chemii.
nebo
Přepněte víceúčelovou trysku do polo-
hy "CHEM".
1 Dávkovací vložka
2 Náhubek hadice
3 Vstřikovač
4 Sací hadice na čisticí prostředek s fil-
trem

Zvolte dávkovací vložku pro požadova-
nou koncentraci čisticího prostředku.
Upozornění:
Grafy pro výběr dávkovacích vložek nalez-
nete na konci tohoto provozního návodu.
 Zasuňte dávkovací vložku do hrdla ha-
dice.
 Nasaďte sací hadici čisticího prostřed-
ku na hrdlo hadice.
Přehled
Funkce
Montáž
Dávkování čisticího
prostředku
50 CS

Kärcher HDS 10/20-4 M Specifications

General

Cable length	5 m
Fuel tank capacity	25 L
Connected load	7800 W
AC input voltage	420 V
Number of phases	3
AC input frequency	50 Hz
Working pressure (max)	200 bar
Working pressure (min)	30 bar
Heating oil/gas consumption (full load)	6.4 kg/h

Weight and Dimensions

Depth	750 mm
Width	1330 mm
Height	1060 mm
Weight	171000 g
