– 2

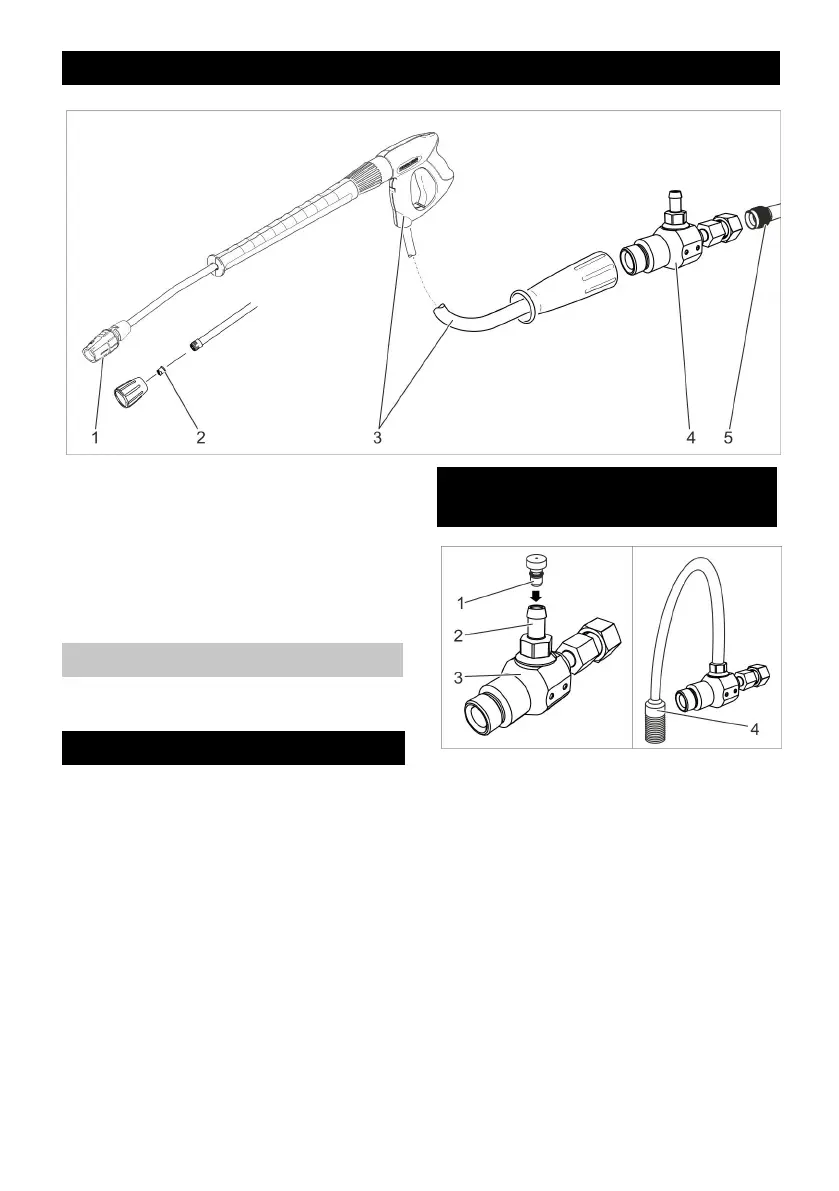

1 Dysza wielozakresowa
2 Dysza wysokociśnieniowa / dysza środ-
ka chemicznego
3 Pistolet natryskowych ze strumienicą i
wężem wysokociśnieniowym
4 Iniektor
5 Przyłącze wysokociśnieniowe myjki wy-
sokociśnieniowej
Iniektor zasysa środek czyszczący i miesza
go ze strumieniem wody.
 Wyłączyć wysokociśnieniowe urządze-
nie czyszczące.
 Przerwany dopływ prądu i wody.
 Włączyć ręczny pistolet natryskowy i
poczekać aż w urządzeniu nie będzie
ciśnienia.
 Przykręcić iniektor do wyjścia wysoko-
ciśnieniowego urządzenia i dokręcić
nakrętkę kołpakową (maks. 10 Nm).
 Przykręcić w
ąż wysokociśnieniowy do
wyjścia iniektora i ręcznie dociągnąć.
 Zastąpić dyszę wysokociśnieniową
przez dostarczoną dyszę środka che-
micznego.
lub
Przełączyć dyszę wielozakresową do
pozycji “CHEM“.
1Zaślepka dozowania
2Złączka węża
3 Iniektor
4Wąż ssący do środka czyszczącego z
filtrem
 Wybrać zaślepkę dozowania do żąda-
nego stężenia środka czyszczącego.
Wskazówka:
Wykresy do wyboru zaślepki dozowania
znajdują się na końcu instrukcji obsługi.
 Włożyć zaślepkę dozowania do z
łączki
węża.
 Nasunąć wężyk do zasysania środka
czyszczącego na złączkę węża.
Przegląd
Przeznaczenie
Montaż
Dozowanie środka
czyszczącego
56 PL

Kärcher HDS 10/20-4 M Specifications

General

Cable length	5 m
Fuel tank capacity	25 L
Connected load	7800 W
AC input voltage	420 V
Number of phases	3
AC input frequency	50 Hz
Working pressure (max)	200 bar
Working pressure (min)	30 bar
Heating oil/gas consumption (full load)	6.4 kg/h

Weight and Dimensions

Depth	750 mm
Width	1330 mm
Height	1060 mm
Weight	171000 g
