Kärcher HDS 10/20-4 M Manual

– 2

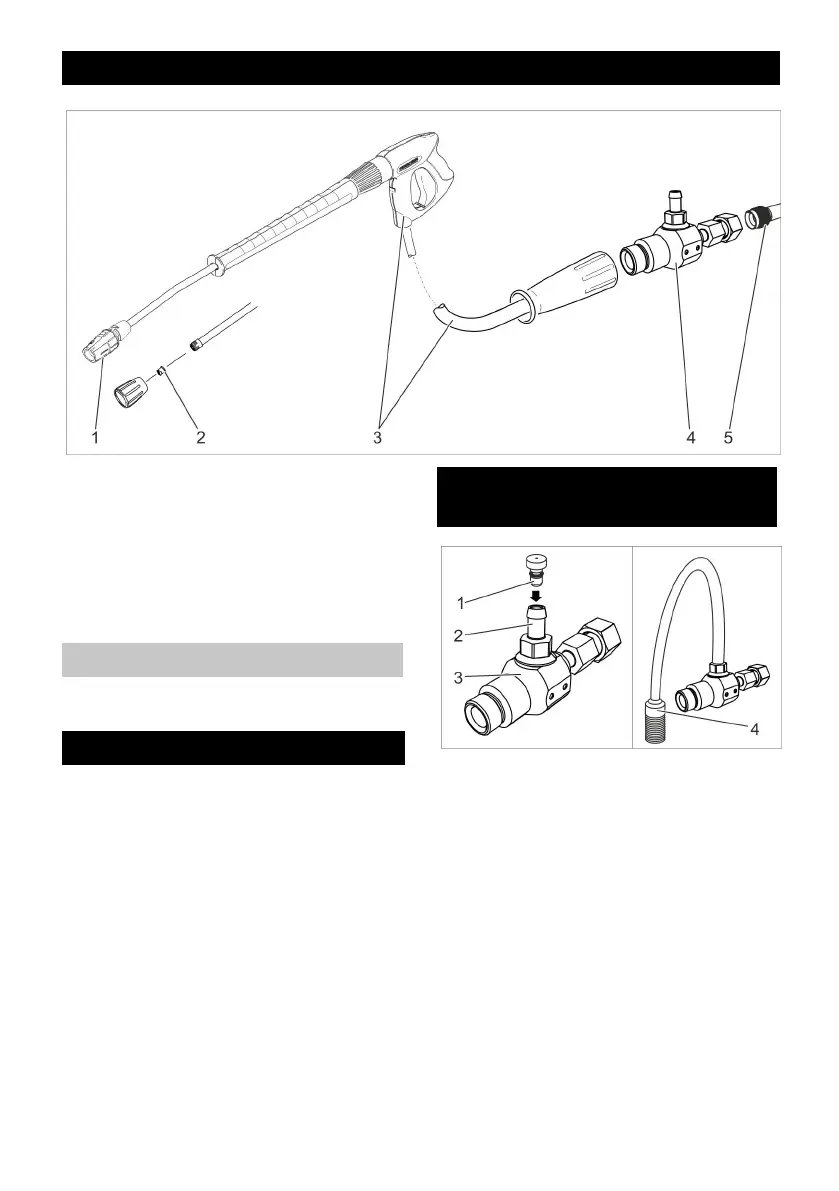

1 Višenamjenska mlaznica
2 Visokotlačna mlaznica / mlaznica za ke-
mijsko sredstvo
3Ručna prskalica sa cijevi za prskanje i
visokotlačnim crijevom
4 Ubrizgavač
5 Priključak visokog tlaka visokotlačnog
čistača
Ubrizgavač usisava sredstvo za pranje i mi-
ješa ga s mlazom vode.
 Isključite visokotlačni čistač.
 Prekinite dovod struje i vode.
 Pritiskajte ručnu prskalicu sve dok se
stroj u potpunosti ne rastlači.
 Zavijte injektor na izlaz visokog tlaka
uređaja pa pritegnite slijepu maticu
(maks. 10 Nm).
 Zavijte visokotlačno crijevo na izlaz
injektora pa pritegnite rukom.
 Visokotlačnu mlaznicu zamijenite prilo-
ženom mlaznicom za kemijsko sred-
stvo.
ili
Višenamjensku mlaznicu prebacite u
položaj “CHEM“.
1 Blenda za doziranje
2 Crijevni priključak
3 Ubrizgavač
4 Crijevo za usis sredstva za pranje s fil-
trom
 Odaberite blendu za doziranje za želje-
nu koncentraciju sredstva za pranje.
Napomena:
Dijagrami za obabir blende za doziranje na-
vedeni su na kraju ovih uputa za rad.
 Blendu za doziranje utaknite u crijevni
priključak.
 Crijevo za usis sredstva za pranje navu-
cite na crijevni priključak.
Pregled
Funkcija
Montaža
Doziranje sredstva za
čišćenje
65HR

Kärcher HDS 10/20-4 M Specifications

General

Cable length	5 m
Fuel tank capacity	25 L
Connected load	7800 W
AC input voltage	420 V
Number of phases	3
AC input frequency	50 Hz
Working pressure (max)	200 bar
Working pressure (min)	30 bar
Heating oil/gas consumption (full load)	6.4 kg/h

Weight and Dimensions

Depth	750 mm
Width	1330 mm
Height	1060 mm
Weight	171000 g
