Kärcher HDS 10/20-4 M Manual

– 2

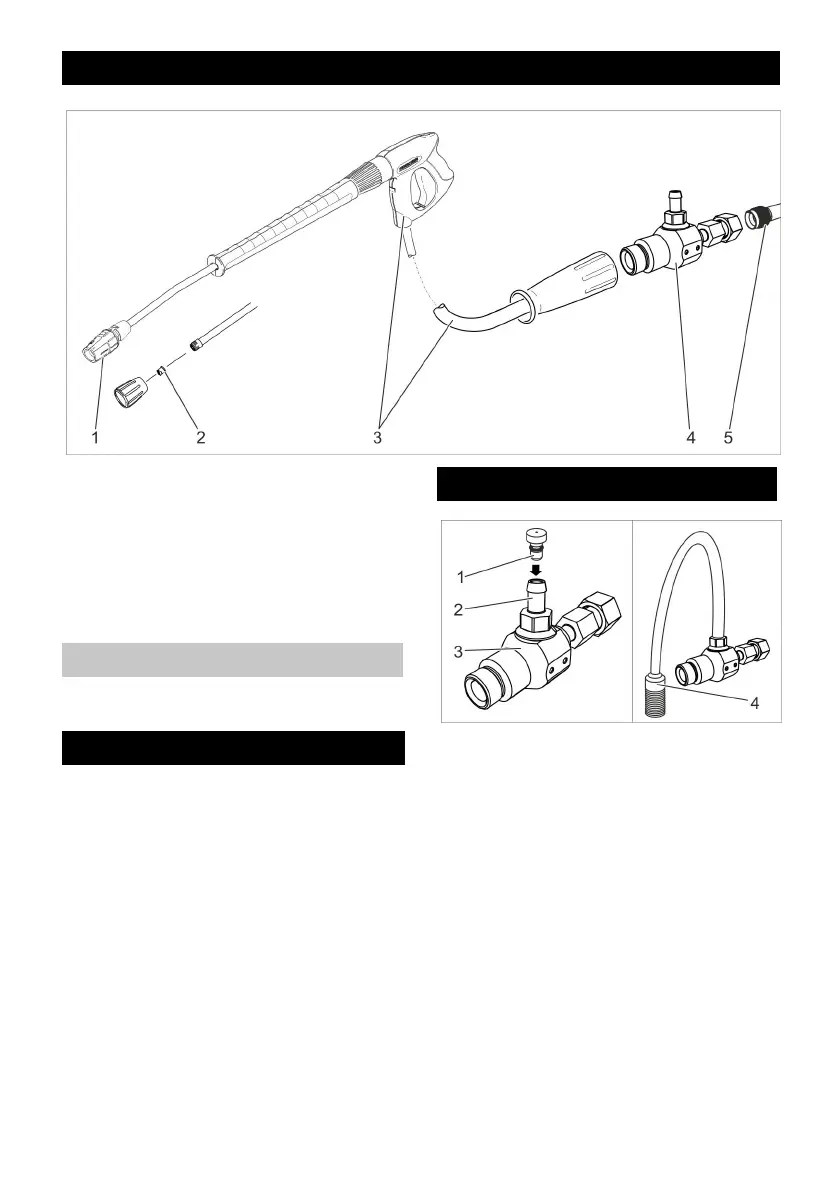

1 Višestruka mlaznica
2 Visokopritisna mlaznica / mlaznica za
hemijsko sredstvo
3Ručna prskalica sa cevi za prskanje i
visokopritisnim crevom
4 Injektor
5 Priključak visokog pritiska
visokopritisnog uređaja za čišćenje
Injektor usisava deterdžent i meša ga sa
mlazom vode.
 Isključite visokopritisni uređaj za
čišćenje.
 Prekinite dovod struje i vode.
 Pritiskajte ručnu prskalicu sve dok se
uređaja u potpunosti ne ispusti pritisak.
 Zavijte injektor na izlaz visokog pritiska
uređaja i pritegnite slepu navrtku
(maks. 10 Nm).
 Zavijte visokopritisno crevo na izlaz
injektora i pritegnite rukom.
 Visokopritisnu mlaznicu zamenite
isporučenom mlaznicom za hemijsko
sredstvo.
ili
Višestruku mlaznicu prebacite u položaj
“CHEM“.
1 Blenda za doziranje
2 Crevni priključak
3 Injektor
4 Crevo za usisavanje deterdženta sa
filterom
 Odaberite blendu za doziranje za
željenu koncentraciju deterdženta.
Napomena:
Dijagrami za odabir blende za doziranje
navedeni su na kraju ovog uputstva za rad.
 Utaknite blendu za doziranje u crevni
priključak.
 Crevo za usisavanje deterdženta
navucite na crevni priključak.
Pregled
Funkcija
Montaža
Doziranje deterdženta
68 SR

Kärcher HDS 10/20-4 M Specifications

General

Cable length	5 m
Fuel tank capacity	25 L
Connected load	7800 W
AC input voltage	420 V
Number of phases	3
AC input frequency	50 Hz
Working pressure (max)	200 bar
Working pressure (min)	30 bar
Heating oil/gas consumption (full load)	6.4 kg/h

Weight and Dimensions

Depth	750 mm
Width	1330 mm
Height	1060 mm
Weight	171000 g
