g . R I G H T C R A N K C A S E A C C E S S O R I E S I N S TA L L AT I O N
REMOVAL

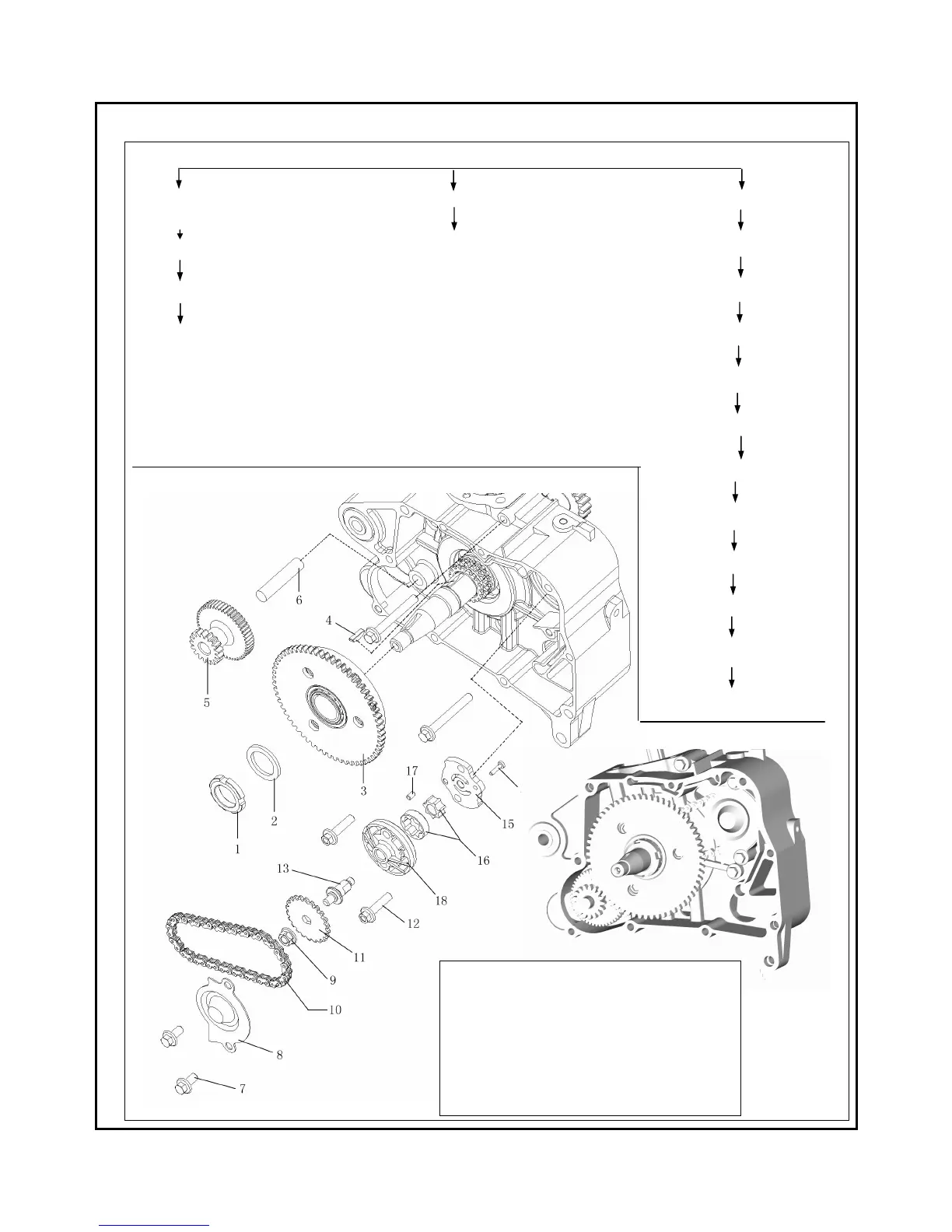

Locknut（1） electricity starting transition gear (5) Bolt（7）
special tool（ T05）
gasket（2） electricity starting gear shaft（6） oil pump sprocket end cover8）
Starting cluch assy.（3） nut（9）
Semicircular key（4） oil pump sprocket chain（10）
Installation：
：：
：The installation sequence is essentially the reverse of removal.
Notice：
：：
： oil pump sprocket（11）
1.driving gears of oil pump turn flexible..
2.when installing oil pump, the top arrow of oil pump cover should be towards crankcase. bolt（12）
3.some axial clearance exists for clutch and clutch gears only turns one direction.
Screw axes（13）
Screw（14）
Oil pump cover（15）
rotor（16）
pin（17）
oil pump cover body（18）
TORQUE：
：：
：
1.Clutch locknut 35~40N.M
2.oil pump fixing bolt 10~12 N.M
3.sprocket locknut 10~12 N.M
4.sprocket end cover bolt 8~10 N.M
5.pump cover fixing screw 3~5 N.M
