KEEWAY ARN150 - Kicking Starter Shaft Assy and Transition Gear Shaft Assy Installation

33

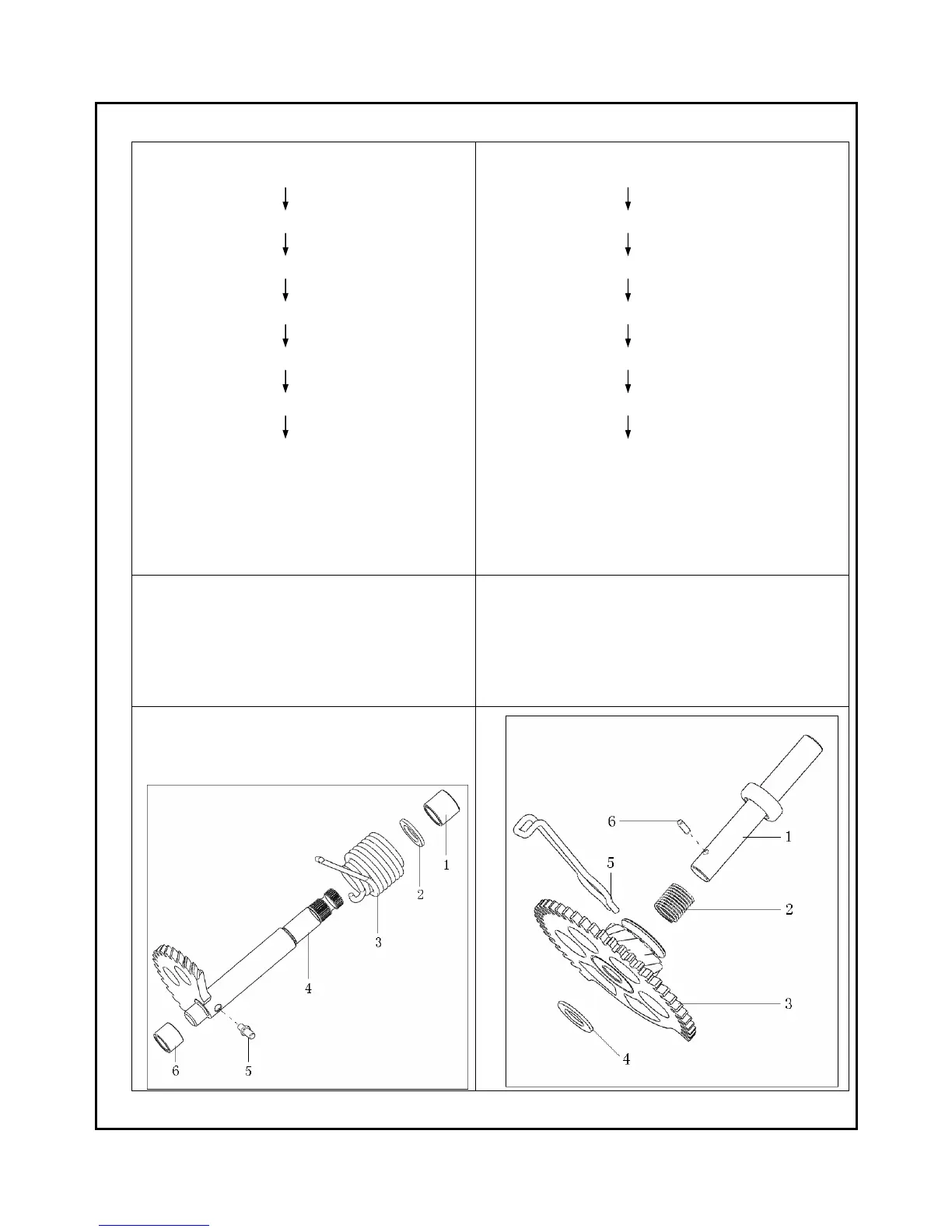

L . K i c k i n g s t a r t e r s h a f t a s s y. a n d t r a n s i t i o n g e a r s h a f t a s s y . i n s t a l l a t i o n
REMOVAL
Kicing starter shaft assy.
Bush（6）
bush（1）
gasket（2）
spring（3）
pin（5）
kicking starter shaft（4）
installation：
：：
：
The installation sequence is the reverse of
removal.
Removal
Transition gear shaft assy.
Fixing pin（6）
Adjusting gasket（4）
Transition gear assy.（3）（including（5））
Tension spring（2）
Transition gear shaft（1）
clip（5）
installation：
：：
：
The installation sequence is the reverse of removal.
Notice：
：：
：
1、 Daub bush with proper lubricationto install
bush (1).
Daub shaft end with proper lubrication to install bush（6）.
Install pin (5) in proper position to avoid lossen.
Notice：
：：
：
1、 Before installing transition gear, install clip (5) in transtion
gear groove.
2、
、、
、 Transtion gear can turn back well.
