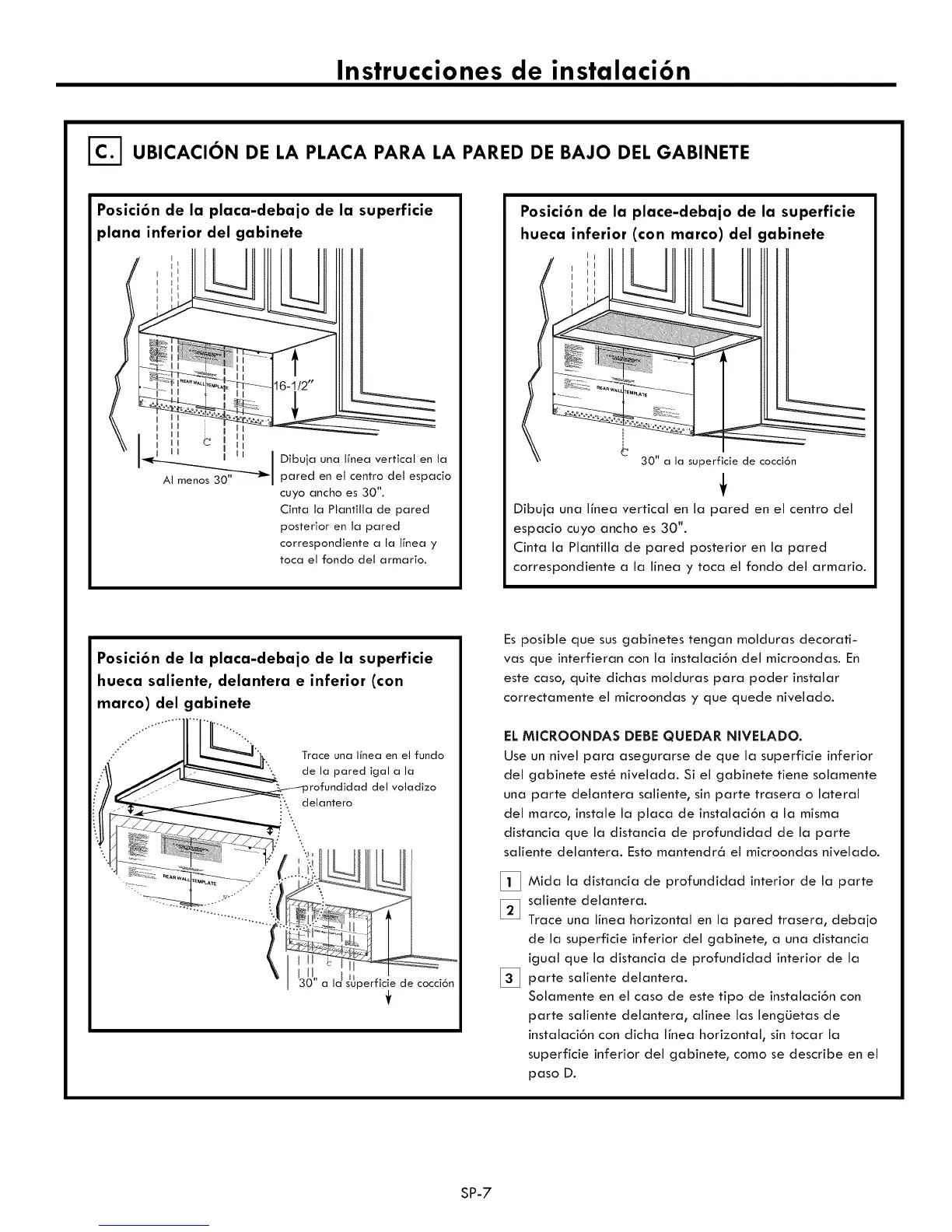

Instrucciones de instalaci6n
I_] UBICACI6N DE LA PLACA PARA LA PARED DE BAJO DEL GABINETE
Posici6n de la placa-debajo de la superficie
plana inferior del gabinete
iii I
i E_I
JJ C [
[ II i II ....
I DIbuta una hnea vertical en la
AI menos 30"--'-"_1 pared en et centro del espacio
cuyo anchoes 30".
Cinta la Plantilla de pared
posterior en la pared
correspondiente a la Ifnea y
toca el fondo del armario.
Posici6n de la place-debajo de la superficie
hueca inferior (con marco) del gabinete
I
I I
I I
J I
30" a la superficie de cocci6n
f
Dibuja una linea vertical en la pared en el centro del
espacio cuyo ancho es 30".
Cinta la Piantiila de pared posterior en la pared
correspondiente a la linea y toca el fondo del armario.
Posici6n de la placa-debajo de la superficie
hueca saliente, delantera e inferior (con
marco) del gabinete
Trace una linea en el fundo
de la pared igal a la
_rofundidad del voladizo
':. delantero
..
j_
,,al _0 i
a superficie de cocci6n
Es posible que sus gabinetes tengan molduras decorati-
vas que interfieran con la instalaci6n del microondas. En
este caso, quite dichas molduras para poder instaiar
correctamente el microondas y que quede nivelado.
EL MICROONDAS DEBE QUEDAR NIVELADO.
Use un nivel para asegurarse de que la superficie inferior
del gabinete est_ nivelada. Si el gabinete tiene solamente
una parte delantera saliente, sin parte trasera o lateral
del marco, instale la placa de instalaci6n a la misma
distancia que la distancia de profundidad de la parte
saNente delantera. Esto mantendr6 el microondas nivelado.
[_ Mida la distancia de interior de la
profundidad parte
_ saliente delantera.
Trace una linea horizontal en la pared trasera, debajo
de la superficie inferior del gabinete, a una distancia
igual que la distancia de profundidad interior de la
[_ saliente delantera.parte
Solamente en el caso de este tipo de instalaci6n con
parte saliente delantera, alinee los leng_Jetas de
instalaci6n con dicha linea horizontal, sin tocar la
superficie inferior del gabinete, como se describe en el
paso D.
SP-7
