Kenmore 79080329310 - Superior

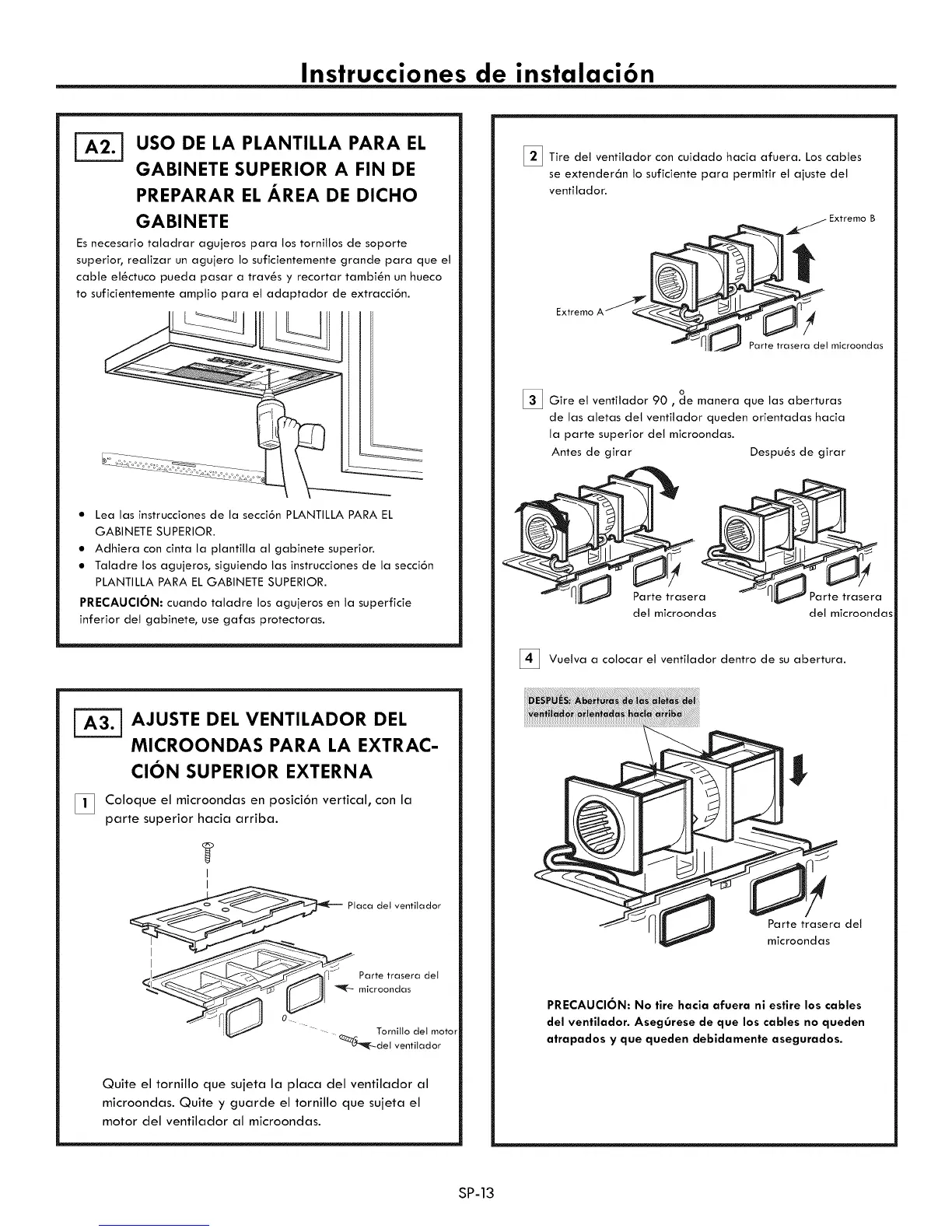

Instrucciones de instalaci6n
usa DE LA PLANTILLA PARA EL
GABINETE SUPERIOR A FIN DE
PREPARAR EL AREA DE DICHO
GABINETE
Es necesario taladrar agujeros para los tornillos de soporte
superior, realizar un agujero Io suficientemente grande para que el
cable et_ctuco pueda pasar a troves y recortar tambi_n un hueco
to suficientemente amptio para et adaptador de extracci6n.
• Lea los instrucciones de la secci6n PLANTILLA PARA EL
GABINETE SUPERIOR.
• Adhiera con cinta la plantilla al gabinete superior.
• Taladre los agujeros, siguiendo los instrucciones de la secci6n
PLANTILLA PARA EL GABINETE SUPERIOR.
PRECAUCION: cuando taladre los agujeros en la superficie
inferior del gabinete, use gafas protectoras.
AJUSTE DEL VENTILADOR DEL
MICROONDAS PARA LA EXTRAC-
ClaN SUPERIOR EXTERNA
[_ oloque el microondas en posici6n vertical, con la
porte superior hacia arriba.
i
i
PJaca deJ ventiJador
0
Porte trasera deJ
microondas
Quite el tornilla que sujeta la placa del ventilador al
micraandas. Quite y guarde el tornilla que sujeta el
motor del ventilador al micraandas.
[_ Tire det ventilador con cuidado hacia afuera. Los cables
se extender6n Io suficiente para permitir el ajuste del
ventilador.
Extremo
B
Extremo A
Jmicroondas
[_ Gire el ventitador 90 , de manera que los aberturas
o
de los aletas det ventJlador queden orientadas hacia
la porte superior del microondas.
Antes de girar Despu6s de girar
_ar_te !(aser_ "_ Porte trasera
del mTcroondas del mTcroondas
[] Vuetva a colocar el ventilador dentro de su abertura.
Porte trasera del
microondas
PRECAUCION: No tire hacia afuera ni estire los cables
del ventilador. AsegOrese de que los cables no queden
atrapados y que queden debidamente asegurados.
SP-13
