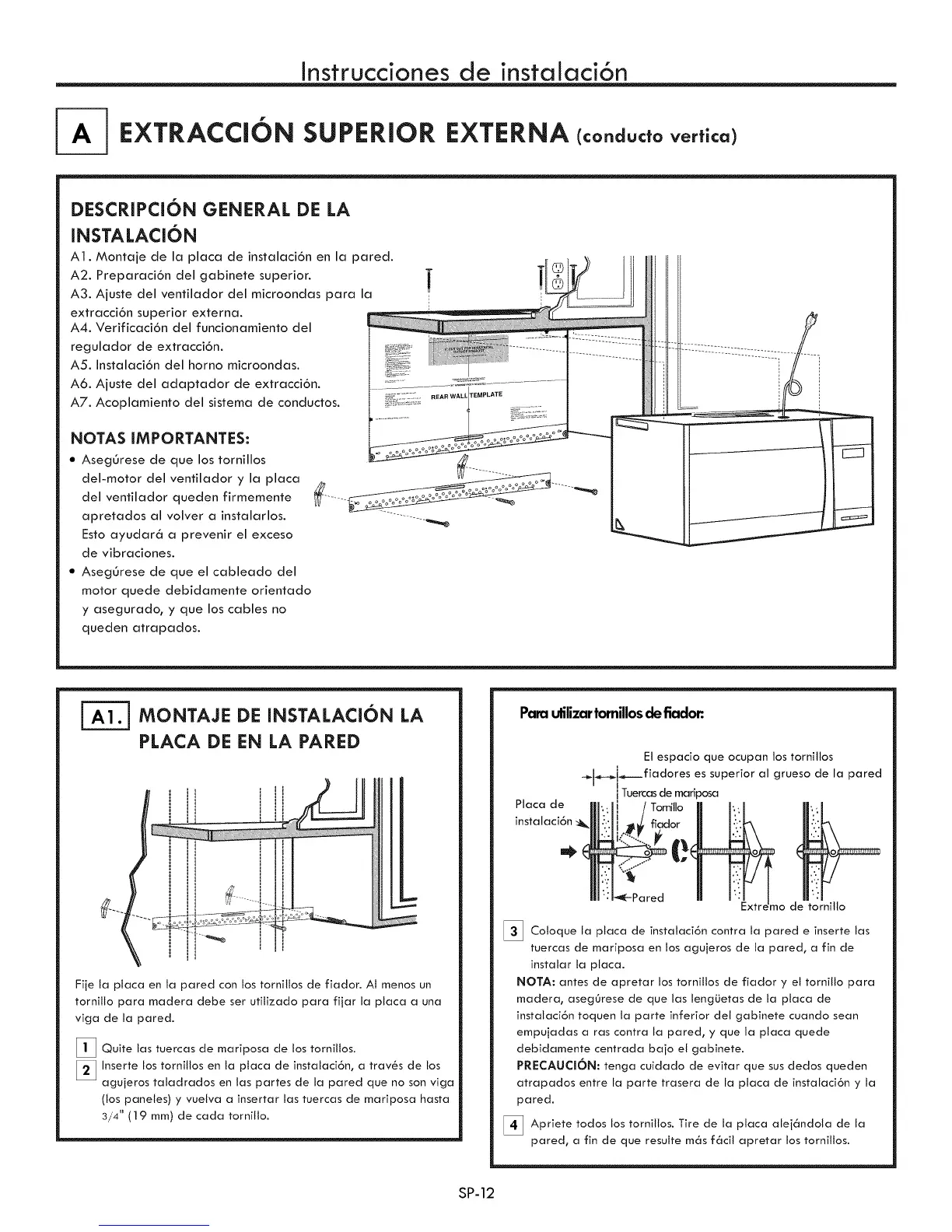

Instrucciones de instalaci6n
EXTRACCI6N SUPERIOR EXTERNA (co.ductoverlica)
DESCRIPCION GENERAL DE LA
INSTALACION
A1. Montaje de la placa de instalaci6n en la pared.
A2. Preparaci6n del gabinete superior.
A3. Ajuste del ventilador del microandas para la
extracci6n superior externa.
A4. Verificaci6n del funcionamiento del
|
i
regulador de extracci6n. _,
AS. Instalaci6n del horno microondas. _:_,_::
A6. Ajuste del adaptador de extracci6n.
A7. Acoplamiento del sistema de conductos. __;_;:_:<-;:
NOTAS IMPORTANTES:
• Aseg0rese de que los tornillos
del-motor del ventilador y la placa
del ventilador queden firmemente
apretados al volver a instalarlos.
Esto ayudara a prevenir el exceso
de vibraciones.
• Aseg0rese de que el cableado del
motor quede debidamente orientado
y asegurado, y que los cables no
queden atrapados.
[_ MONTAJE DE INSTALACION LA
PLACA DE EN LA PARED
i
Fije la placa en la pared con los tornitlos de fiador. AI menos un
torniNo para madera debe ser utiNzado para fijar la placa a una
viga de la pared.
_ Quite las tuercas de mariposa de los tornitlos.
[_ nserte los tornitlos en ta placa de instalaci6n, a trav6s de los
agujeros taladrados en las partes de la pared que no son viga
(los paneles) y vuelva a insertar las tuercas de mariposa hasta
3/4" (19 mm) de cada torniNo.
Parautilizartomillosdefiador:.
El espacio que ocupan los tornillos
__J_i____fiadores es superior aJ grueso de Ja pared
I Tuercas de marl )osa
Placa de _m
instalacidn
o de tornilto
[_ Coloque la de instalaci6n la inserte las
placa contra pared e
tuercas de mariposa en los agujeros de la pared, a fin de
instalar la pJaca.
NOTA: antes de apretar los torniNos de fiador y el torniNo para
madera, asegOrese de que las leng0etas de la pJaca de
instalaci6n toquen la parte inferior det gabinete cuando sean
empujadas a ras contra la pared, y que la placa quede
debidamente centrada baio el gabinete.
PRECAUCION: tenga cuidado de evitar que sus dedos queden
atrapados entre la parte trasera de la placa de instalaci6n y la
pared.
_!_ Apriete todos los tornillos. Tire de la pJaca alej6ndola de la
pared, a fin de que resutte mas facit apretar los torniNos.
SP-12
