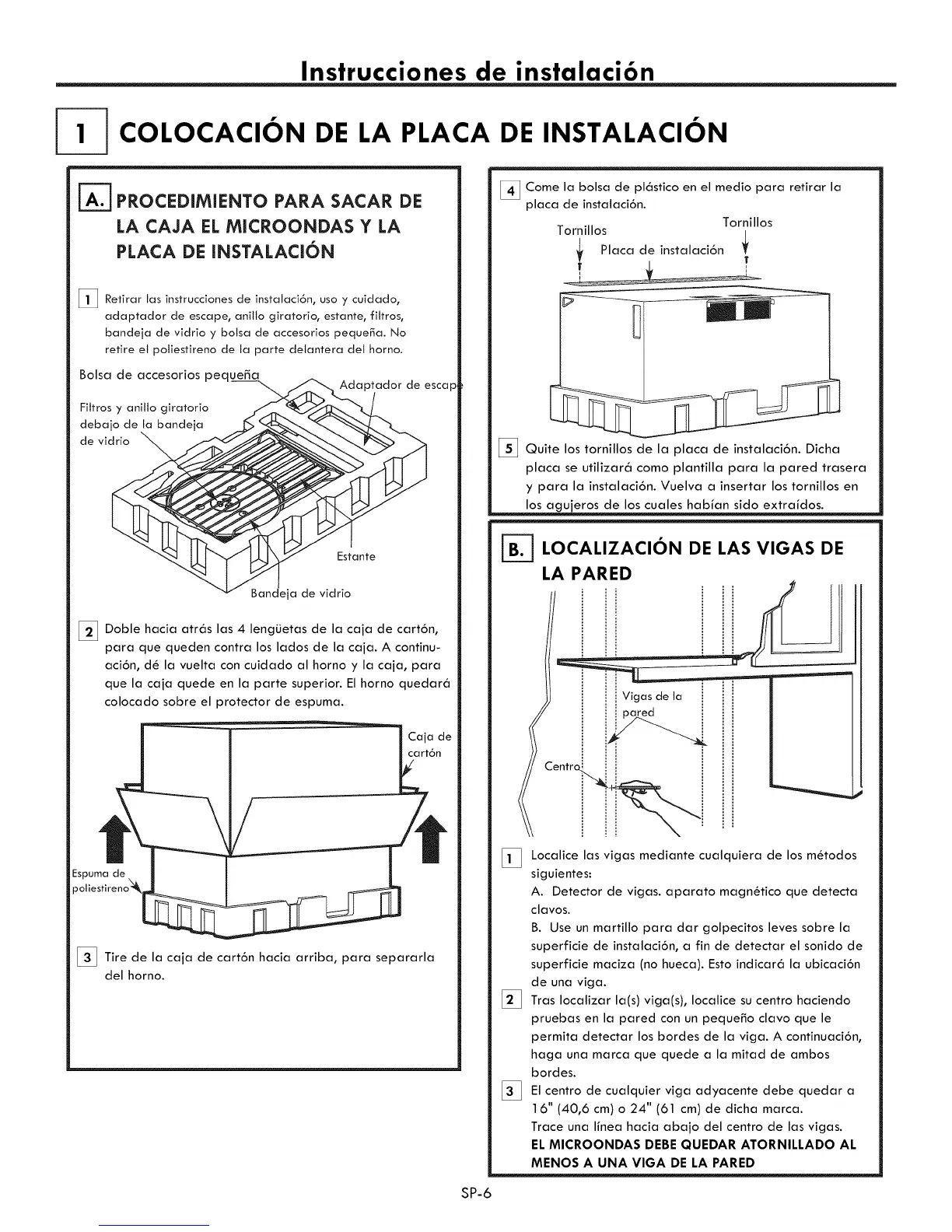

Instrucciones de instalaci6n
COLOCACI6N DE LA PLACA DE INSTALACION
PROCEDIMIENTO PARA SACAR DE
LA CAJA EL MICROONDAS Y LA
PLACA DE INSTALACION
] etirar los instrucciones de instalaci6n, usa y cuidada,
adaptador de escape, anitlo giratario, estante, fittros,
bandeja de vidrio y balsa de accesarios peque_a. No
retire el poliestireno de la porte delantera del homo.
Balsa de accesorios uefia
Fittras y anitla giratario
debaja de la bandeja
de vidrio
de escap
Estante
ia de vidrio
_ oble hacia atr6s las 4 lengiJetas de la caja de cart6n,
para que queden cantra los lados de la caja. A continu-
aci6n, d_ la vuelta con cuidado al homo y la caja, para
que la caja quede en la parte superior. El homo quedar6
colocado sabre el protector de espuma.
[_ Tire de la caja de cart6n hacia arriba, para separarla
del horno.
._ ome la balsa de pl6stica en el media para retirar la
plata de instalaci6n.
Tornillos
Tornillos
Placa de instalacidn
T
[_ Quite los tornillos de la placa de instalaci6n. Dicha
placa se utilizar6 coma plantilla para la pared trasera
y para la instalaci6n. Vuelva a insertar los tornillos en
los agujeros de los cuales habian sido extraidos.
_B'_ LOCALIZACI6N DE LAS VIGAS DE
LA PARED
Vigas de la
Ceotr .. i
_ ocalice las vigas mediante cualquiera de los m6todos
siguientes:
A. Detector de vigas, aparato magn_tico que detecta
clavos.
B. Use un martillo para dar golpecitos leves sabre la
superficie de instalaci6n, a fin de detectar el sonido de
superficie maciza (no hueca). Esto indicar6 la ubicaci6n
de una viga.
[] Tras Iocalizar la(s) viga(s), Iocalice su centro hacienda
pruebas en la pared con un pequefio clavo que le
permita detectar los bordes de la viga. A continuaci6n,
haga una marca que quede a la mitad de ambos
bordes.
[_ centro cualquier viga adyacente quedar a
El de debe
16" (40,6 cm) o 24" (61 cm) de dicha marca.
Trace una linea hacia abajo del centro de las vigas.
EL MICROONDAS DEBE QUEDAR ATORNILLADO AL
MENOS A UNA VIGA DE LA PARED
SP-6
