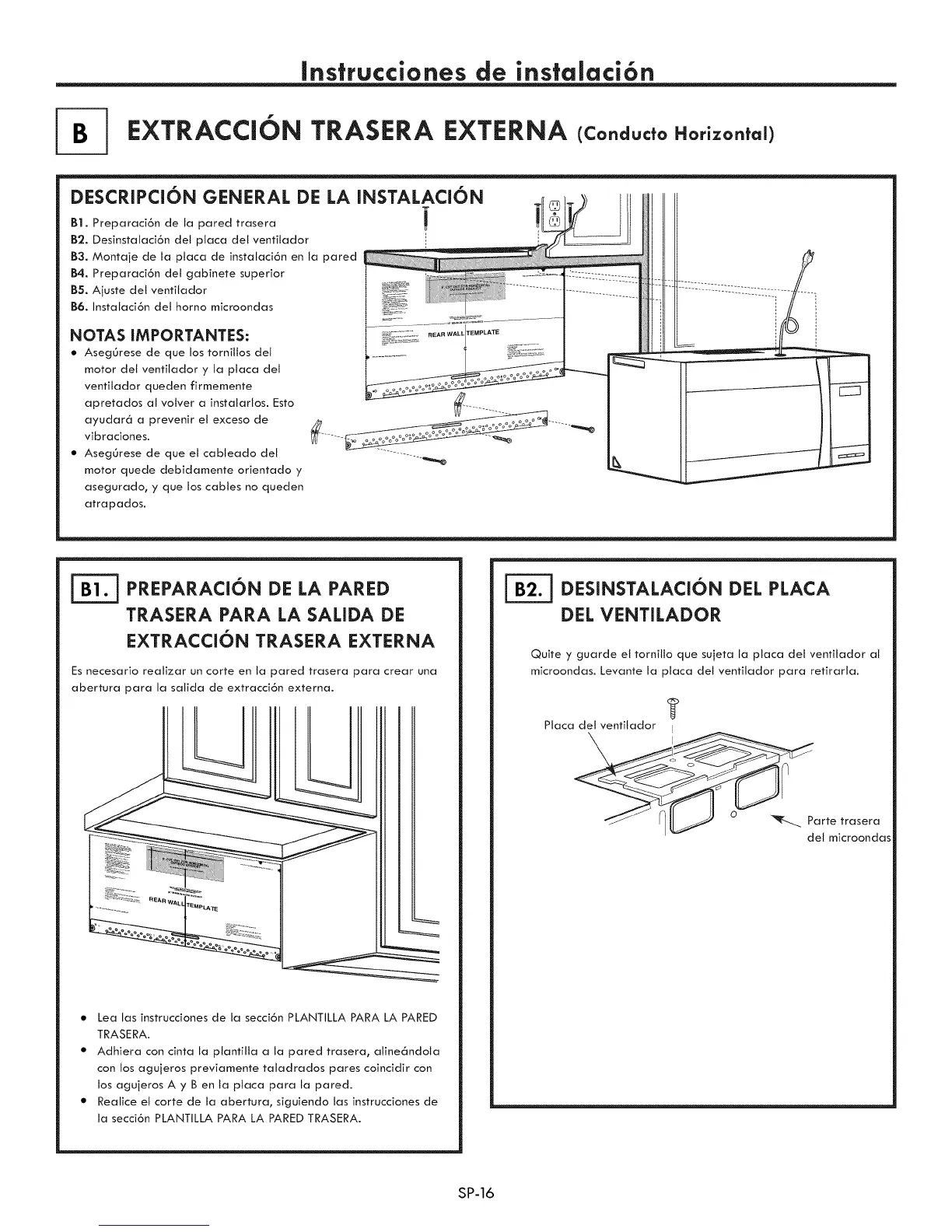

Inslrucciones de instalaci6n
EXTRACCION TRASERA EXTERNA (Co.au toHo i:o.tal)
DESCRIPCION GENERAL DE LA INSTALACION
BI. Preparaci6n de la pared trasera
B2. Desinstalaci6n det placa deJ ventilador
B3. Montaje de la placa de instalaci6n en la pared
B4. Preparaci6n det gabinete superior
B5. Ajuste del ventitador
B6. Instalaci6n del homo microondas
NOTAS IMPORTANTES:
• Aseg6rese de que los tornitlos det
motor det ventilador y la placa det
ventitador queden firmemente
apretados al volver a instalarlos. Esto
ayudar6 a prevenir el exceso de
vibraciones.
• AsegOrese de que el cableado del
motor quede debidamente orientado y
asegurado, y que los cables no queden
atrapados.
I
r-Bl-_. PREPARACI6N DE LA PARED
TRASERA PARA LA SALIDA DE
EXTRACCION TRASERA EXTERNA
Es necesario realizar un corte en la pared trasera para crear una
abertura para la salida de extracci6n externa.
• Lea las instrucciones de la secci6n PLANTILLA PARA LA PARED
TRASERA.
• Adhiera con cinta la plantiNa a la pared trasera, aline6ndola
con los agujeros previamente taladrados pares coincidir con
los agujeros A y Ben ta placa para la pared.
• ReaNce et corte de la abertura, siguiendo las instrucciones de
la secci6n PLANTILLA PARA LA PARED TRASERA.
F_ DESINSTALACi6N DEL PLACA
DEL VENTILADOR
Quite y guarde el torniNo que sujeta la placa del ventitador al
microondas. Levante la placa det ventitador para retirarla.
?
Placa del ventitador ! o
s
SP-16
