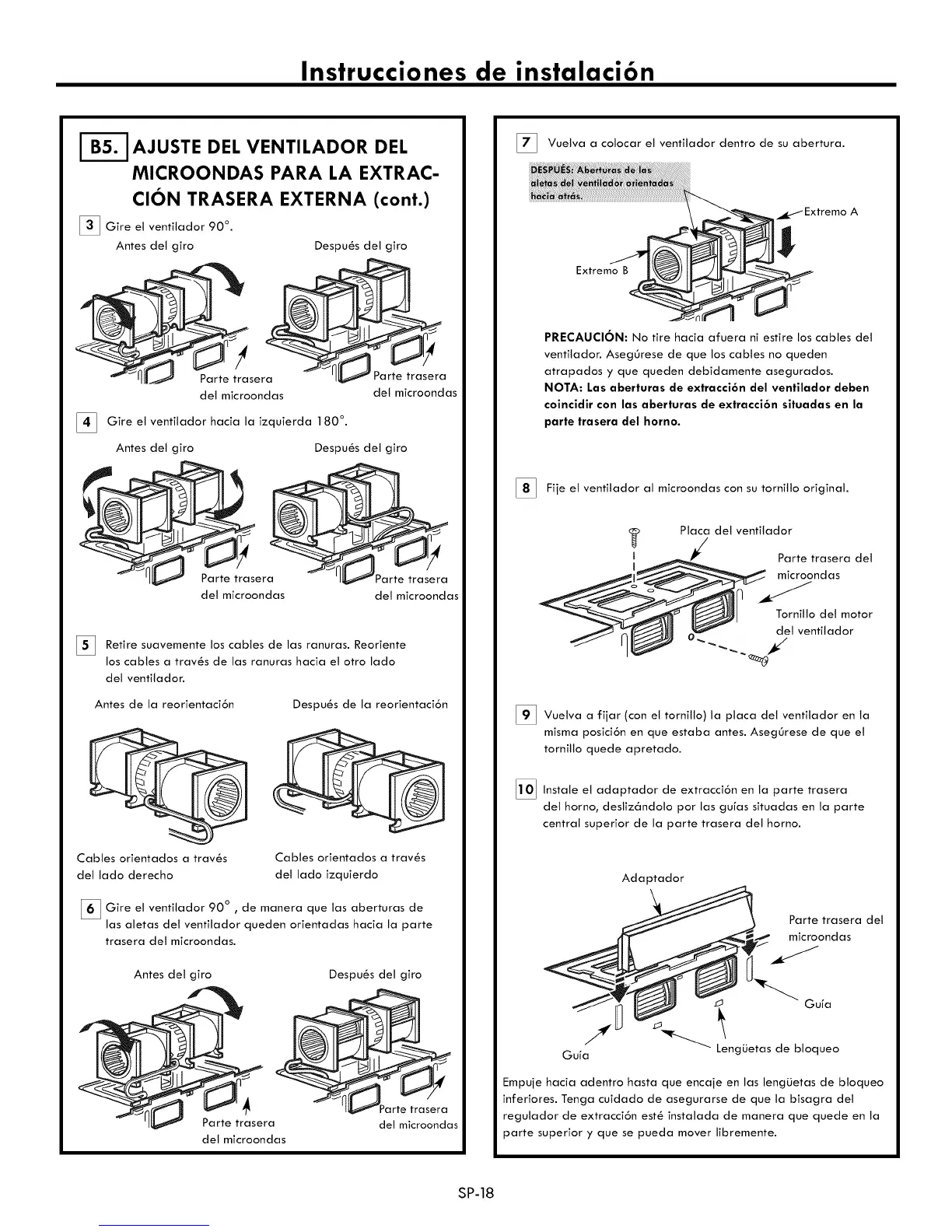

Instrucciones de instalaci6n
_'_AJUSTE DEL VENTILADOR DEL
MICROONDAS PARA LA EXTRAC-
CION TRASERA EXTERNA (cont.)
[_ Gire el ventilador 90 °.
Antes del giro Despu_s det giro
_sera
del microondas
Parte trasera
del microondas
[]
Antes del giro
trasera
del microondas
Gire el ventilador hacia la izquierda 180 °.
Despu_s det giro
tra!ira
del microondas
[_ Retire suavemente los cables de las Reoriente
ranuras.
los cables a trav_s de las ranuras hacia el otro lado
del ventilador.
Antes de la reorientaci6n
Despu_s de la reorientaci6n
Cables orientados a trav_s Cables orientados a trav_s
del lado derecho del lado izquierdo
[_ Gire el ventilador 90 ° de manera las aberturas de
que
!
las aletas del ventilador queden orientadas hacia la parte
trasera del microondas.
Antes del giro
q_ arte trasera
del microondas
Despu_s det giro
trasera
del microondas
[_ Vuetva a colocar et ventilador dentro de su abertura.
Extremo B
PRECAUCION: No tire hacia afuera ni estire los cables del
ventilador. AsegOrese de que los cables no queden
atrapados y que queden debidamente asegurados.
NOTA: Las aberturas de extracci6n del ventilador deben
coincidir con las aberturas de extracci6n situadas en la
parte trasera del horno.
[_ File el ventilador al microondas con su tornillo original.
Placa det ventilador
I _1_ Parte trasera del
,',4
__ _ _"_ S microondas
Tornillo del motor
del ventilador
[_ Vuetva a fijar (con tornillo) ptaca en
el la det ventilador ta
misma posici6n en que estaba antes. AsegOrese de que el
tornillo quede apretado.
[_ Instale adaptador extracci6n en parte trasera
et de ta
det horno, desliz6ndoto por las gufas situadas en la parte
central superior de la parte trasera del horno.
Adaptador
Parte trasera del
microondas
O Gufa
LengLietas de btoqueo
Gufa
Empuje hacia adentro hasta que encaje en tas lengLietas de bloqueo
inferiores. Tenga cuidado de asegurarse de que la bisagra det
regutador de extracci6n est_ instalada de manera que quede en la
parte superior y que se pueda mover libremente.
SP-18
