1.4 Note sui collegamenti
Per garantire l’incolumità dell’operatore e per prevenire danni ai componenti, mentre si effettuano i collegamenti o si
innesta la scheda radio ricevente, la centrale deve essere assolutamente non alimentata.
• Alimentare la centrale attraverso un cavo da 3 x 1,5mm
2
. Se la distanza fra la centrale e la connessione all’impianto di
terra supera i 30m è necessario prevedere un dispersore di terra in prossimità della centrale.
• Se i motori sono sprovvisti di cavo usare il tipo 4 x 1,5 mm
2
(apre + chiude + comune + terra) , per lunghe tratte
utilizzare il tipo 4 x 1,5 mm
2
.
• Nei collegamenti della parte a bassissima tensione di sicurezza usare cavetti di sezione minima pari a 0,5 o 0,75mm
2
.
• Usare cavetti schermati se la lunghezza supera i 30m collegando la calza a terra solo dal lato della centrale.
• Evitare di fare connessioni ai cavi in casse interrate anche se completamente stagne.
• Gli ingressi dei contatti di tipo Normalmente Chiuso (NC), se non usati, vanno ponticellati con “comune”.
• Se per lo stesso ingresso ci sono più contatti (NC) vanno posti in serie tra di loro.
• Gli ingressi dei contatti di tipo Normalmente Aperto (NA) se non usati vanno lasciati liberi.
• Se per lo stesso ingresso ci sono più contatti (NA) vanno posti in parallelo tra di loro.
• I contatti devono essere assolutamente di tipo meccanico e svincolati da qualsiasi potenziale.
Ricordiamo che gli impianti di cancelli e porte automatiche devono essere installati solo da personale tecnico qualicato e
nel pieno rispetto delle norme di legge.

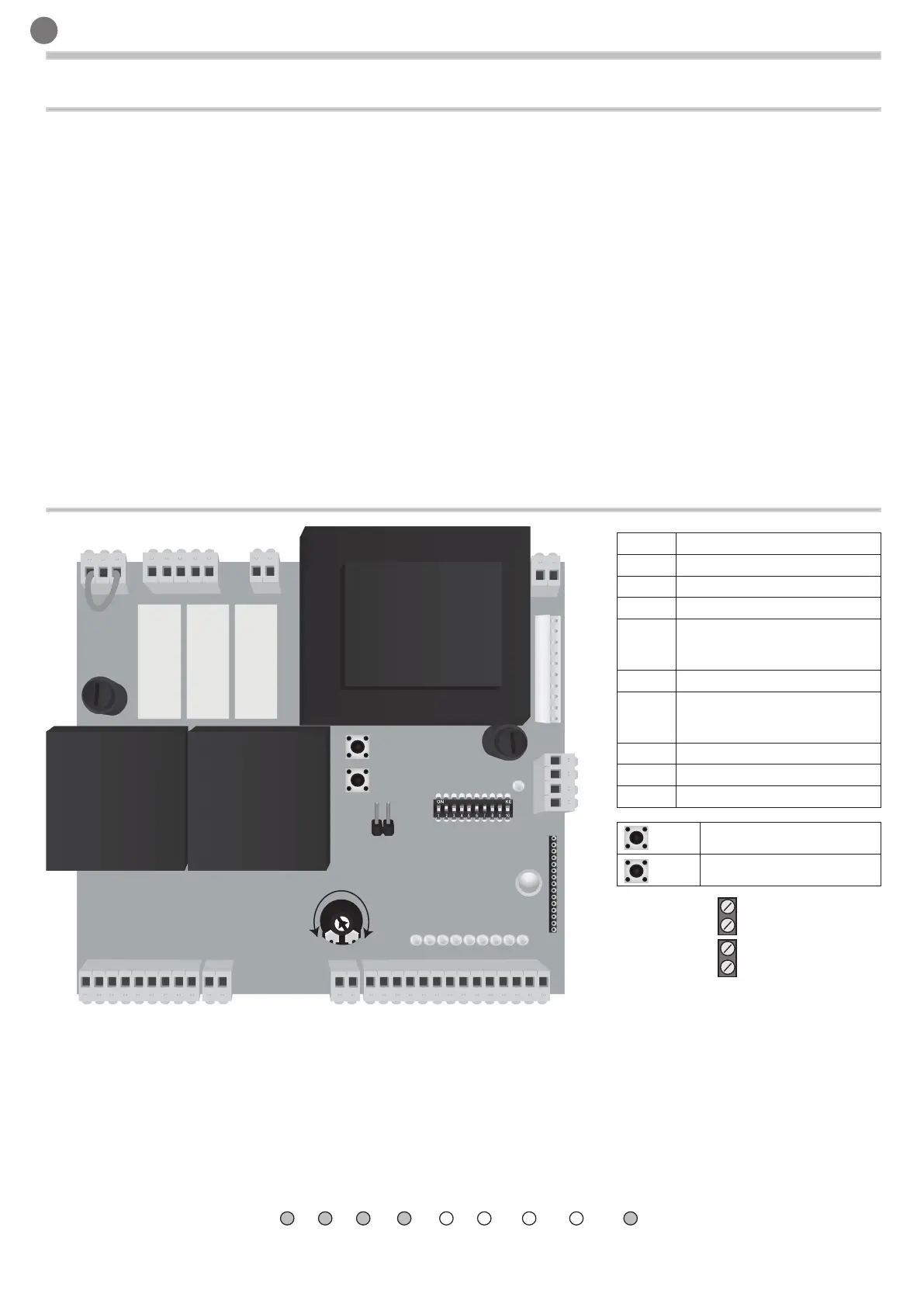

1.5 Schema della centrale e dei collegamenti elettrici
8 9 10 11 12 13 15 16
1 2 3 4 5 6 7
17 18 19 20 21 22 23 24 25 26
12 Vac
OUT2
GND
ANT
OUT2
FUSE 5
1,6 A
DIP
led INFO
pulsante P
Regolazione
amperometrica
innesto IBRIDO
COM COM
1-2-3 Motore Trifase/Monofase
4-5 Collegamento terra
6-7 Contatto pulito SPIA
8-9-10 Selezione alimentazione
11-12-
13
Tensioni di alimentazione degli
accessori e ingressi servizi e
sicurezze.
15-16 Lampeggiante/Freno esterno
1725
Tensioni di alimentazione degli
accessori e ingressi servizi e
sicurezze.
27-28 Foto-test
29-30 Alimentazione accessori - 24 Vac
COM Comune per servizi e sicurezze
La spia led INFO segnala il corretto funzionamento della logica interna. Deve lampeggiare alla cadenza di un secondo ed
indica che il microprocessore interno è attivo ed è in attesa di comandi. Quando la centrale è alimentata, le spie luminose
“led”, che sono poste sugli ingressi, sono accese quando sull’ingresso vi è un contatto chiuso verso il comune.
Normalmente i led rossi sugli ingressi FCA-FCC-STOP-FOTO-COSTA, sono accesi,
Normalmente i led verdi sugli ingressi di comando APRE-CHIUDE-START-PEDONALE sono spenti.
FCA FCC STOP FOTO APRE CHIUDE START PEDONALE COSTA
Foto-test
Foto-test
28
27
24Vac
24Vac
30
29
Corrente Max
500mA
27 28 29 30
-
+
FUSE 4
630mA
FUSE 1
8A
500V
FUSE 2
8A
500V
FUSE 3
8A
500V
JP2
Esclusione
Amperometrica
CHIUDE
APRE
CHIUDE
APRE
Comando Chiusura
Comando Apertura
