IT
6

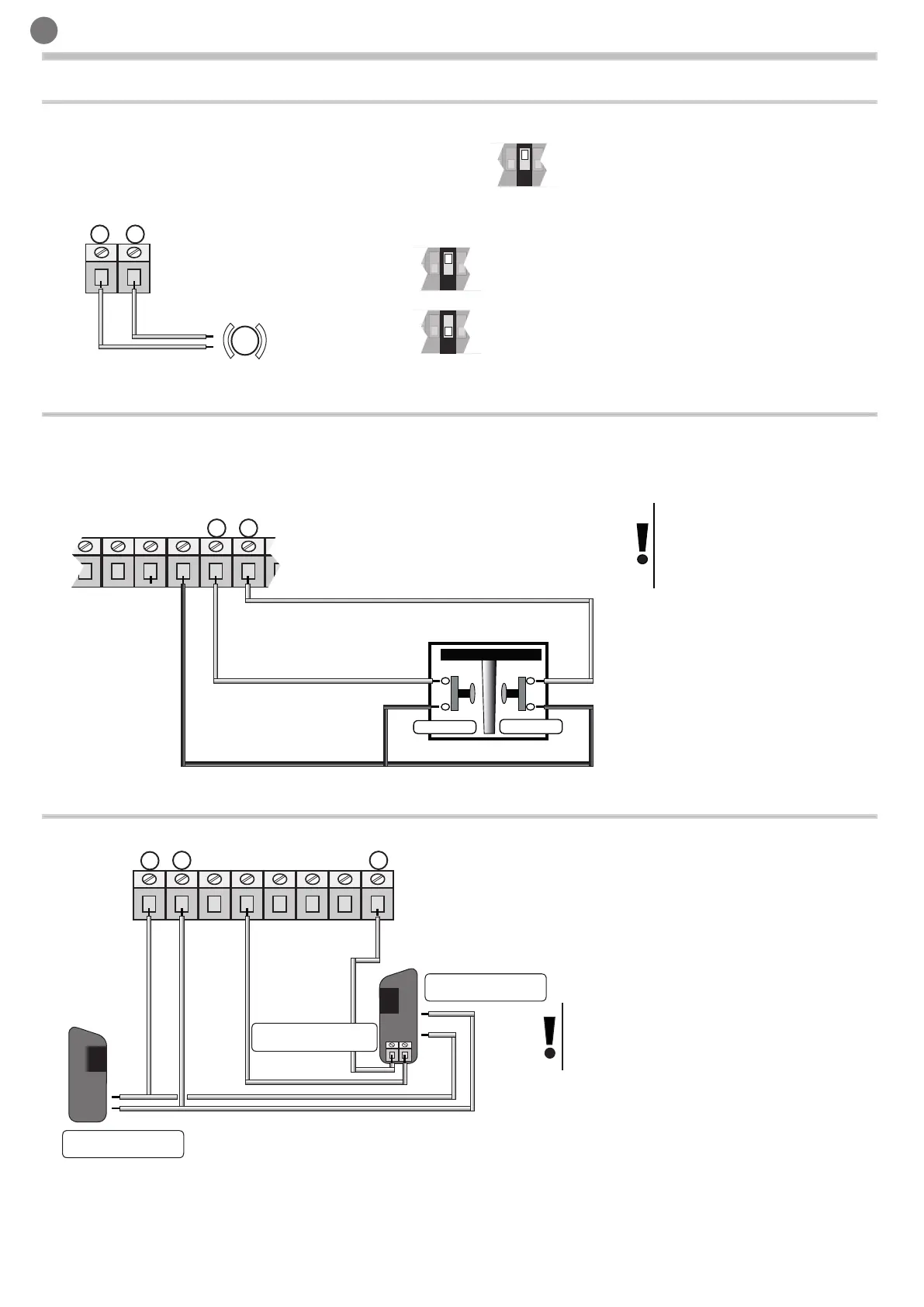

2.4 Collegamento del FRENO MECCANICO
2 3 4 5 6
Di seguito viene mostrato come collegare un freno meccanico comandato a 230 V. Utilizzare il DIP 6 per impostare il tipo
di freno utilizzato.
E’ neccessario porre in ON in DIP4 come mostrato in gura:
15 16
2 5 6 7 6
2 5 6 7 6
Utilizzare il DIP 6 per impostare il tipo di freno utilizzato.
DIP 6 in ON se il freno utilizzato viene attivato
applicando tensione
DIP 6 in OFF se il freno viene attivato togliendo
tensione.
2.5 Collegamento dei FINE CORSA
Nella gura viene mostrato il collegamento di entrambe i necorsa. Anche se la centrale ha la possibilità di impostare
i tempi di lavoro del motore, l’utilizzo dei necorsa è obbligatorio.
17 18 19
MOT 1
APRE
CHIUDE
I contatti dei necorsa
devono essere di tipo N.C.
(normalmente chiuso).
29
30
COM
COM
2.6 Collegamento FOTOCELLULE SENZA TEST
Il contatto del ricevitore della fotocellula deve essere:
- pulito (isolato dalle tensioni di alimentazione)
- tipo N.C. (normalmente chiuso).
Se si utilizzano più coppie di fotocellule il collegamento
deve essere in serie.
Se l’ ingresso FOTO non viene
utilizzato, ponticellare fra loro
i morsetti 20 e COM
ALIMENTAZIONE
TX FOTOCELLULA
ALIMENTAZIONE
RX FOTOCELLULA
17 18 19 20
COM
COM
Ricevitore fotocellula.
Morsetti contatto N.C.
29
30
