La centrale dispone di una serie di microinterruttori che permettono di attivare varie funzioni al ne di rendere l’impianto più adatto alle
esigenze dell’utilizzatore e per la sua maggior sicurezza.
3 Modi di funzionamento e regolazioni

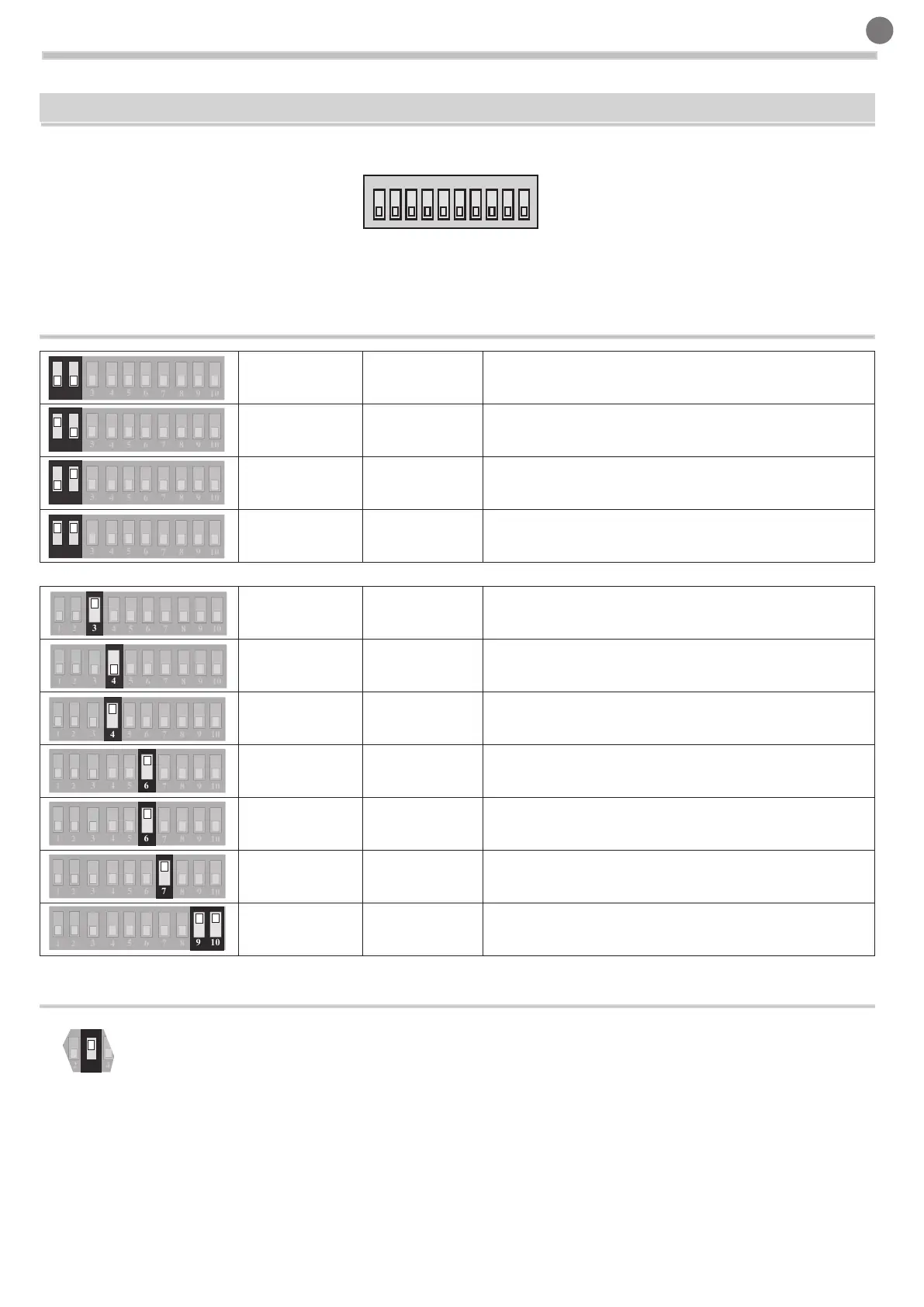

3.1 Impostazione dei comandi DIP
1 2 3 4 5 6 7 8 9 10
DIP
1-OFF 2-OFF
automatico 1
Ad ogni comando inverte: apre -chiude. Richiude automaticamente
al termine del tempo di pausa.
1-ON 2-OFF
condominiale
In apertura ed in pausa non accetta comandi, richiude
automaticamente al termine del tempo di pausa.
1-OFF 2-ON
semiautomatico
Ad ogni comando segue la logica apre-stop-chiude-stop-apre ecc..
Non richiude automaticamente.
1-ON 2-ON
automatico 2
Ad ogni comando segue la logica apre-stop-chiude-stop-apre ecc..
Richiude automaticamente al termine del tempo di pausa.
3
4
5
6
8
9
10
1
2
7
3
4
5
6
8
9
10
1
2
7
3
4
5
6
8
9
10
1
2
7
3
4
5
6
8
9
10
1
2
7
3-ON
Uomo Presente Viene attivata la funzione UOMO PRESENTE Par. 3.2
4-OFF
lampeggiante Se sui morsetti 15-16 viene collegato un LAMPEGGIANTE
4-ON
freno meccanico Se sui morsetti 15-16 viene collegato un FRENO MECCANICO
6 se DIP 4 OFF
prelampeggio Attiva il prelampeggio prima di ogni inizio manovra
6 se DIP 4 ON
gestione freno
meccanico
In OFF se il freno è attivo quando non è alimentato
In ON se il freno è attivo quando è alimentato
7-ON
freno interno
Viene attivato il freno interno il quale entra in funzione per qualche
istante durante l’arresto del motore, dopodichè viene rilasciato e il
motore può ruotare liberamente.
9-ON 10-ON
pedonale
via radio
Si consente alla radio ad innesto (su connettore 10 poli tipo molex) ad
azionare il comando PEDONALE. Se si utilizza questa impostazione,
i morsetti OUT2 devono essere lasciati liberi.
3
4
5
6
8
9
10
1
2
7
3
4
5
6
8
9
10
1
2
7
4
5
8
9
10
1
2
7
4
5
8
9
10
1
2
7
4
5
6
8
9
10
1
2
7
4
5
6
8
1
2
7
6
3
6
3
3
3
7
9
3
4
5
6
8
9
10
1
2
7
10
3.2 UOMO PRESENTE
Ponendo il DIP 3 si varia il funzionamento dei comandi APRE/CHIUDE e il funzionamento dell’ in-
gresso FOTOCELLULA.
I comandi APRE e CHIUDE diventano a funzionamento uomo presente. Questo signica che al rilascio del
comando il motore viene immediatamento fermato.
I comandi START/PEDONALE rimangono in funzionamento automatico, se però viene azionato APRE
o CHIUDE la centrale non accetta più comandi START/PEDONALE no alla chiusura dell’automazione.
Durante il funzionamento uomo presente vengono controllate tutte le sicurezze tranne il blocco elettronico
(amperometrica).
L’ingresso FOTOCELLULA viene controllato sempre anche in apertura. Quindi l’automazione si arresta
no al ritorno normale di tale ingresso (contatto chiuso).
3
7
2
4
