IT
7

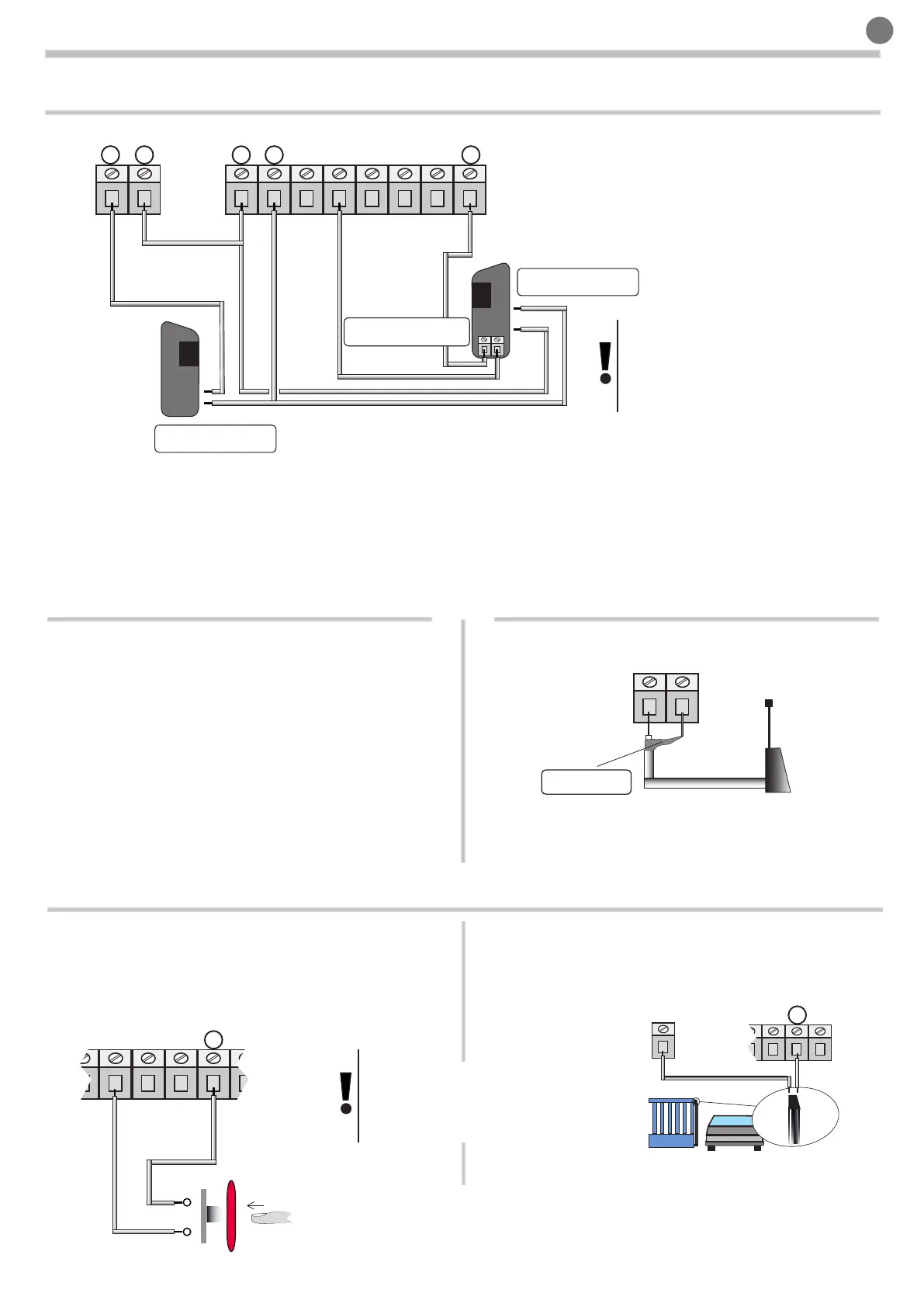

2.7 Collegamento FOTOCELLULE CON TEST
ALIMENTAZIONE
TX FOTOCELLULA
ALIMENTAZIONE
RX FOTOCELLULA
17 18 19 20
29
30
COM
COM
Ricevitore fotocellula.
Morsetti contatto N.C.
27 28
Il TEST sulle fotocellule assicura il funzionamento dell’automazione solo se le fotocellule funzionano regolarmente.
La centrale infatti eseguirà il test prima di ogni apertura.
In caso di malfunzionamento delle fotocellule, la centrale accenderà per 5 secondi il lampeggiante e non farà partire
l’automazione.
Il contatto del ricevitore della fotocellula deve essere:
- pulito (isolato dalle tensioni di alimentazione)
- tipo N.C. (normalmente chiuso).
Se si utilizzano più coppie di fotocellule il collegamento
deve essere in serie.
Il test viene automaticamente
attivato dalla centrale solo dopo
aver fatto l’apprendimento dei
tempi del comando START.
2.8 Funzioni morsetti 27-28
Sui morsetti 27-28 è presente un contatto pulito che, se
non viene utilizzato il test sulle fotocellule, è utile per co-
mandare o inibire altri dispositivi (es. funzione spia o in-
terblocco) quando l’automazione è in posizione di aperto.
Tale contatto è NA (normalente aperto) con automazione
in posizione di chiuso.
2.9 Collegamento ANTENNA
Calza del cavo
coassiale
ANT
GND
Se come antenna si utilizza un lo, tagliarlo a 17 cm.
per la frequenza 433MHz e collegarlo al morsetto ANT
2.10 Collegamento COMANDO STOP e COSTA
17 18 19 20
COM
Collegamento del comando STOP
Pulsante: arresta ed inibisce momentaneamente no a
nuovo comando
Interruttore: mantiene l’automazione bloccata no a
nuovo ripristino dello stesso
Il collegamento dei dispositivi di sicurezza prevede l’utilizzo di qualsiasi
pulsante o contatto di tipo N.C.
Più dispositivi di sicurezza vanno collegati in serie.
Collegamento della COSTA
Arresta l’automazione e attiva un’inversione di marcia per
circa 1,5 secondi.
Se gli ingressi STOP o COSTA
non vengono utilizzati,
devono essere ponticellati.
(COM-19) (COM-25)
23 24 25 26
COM
