IT
8
6 7

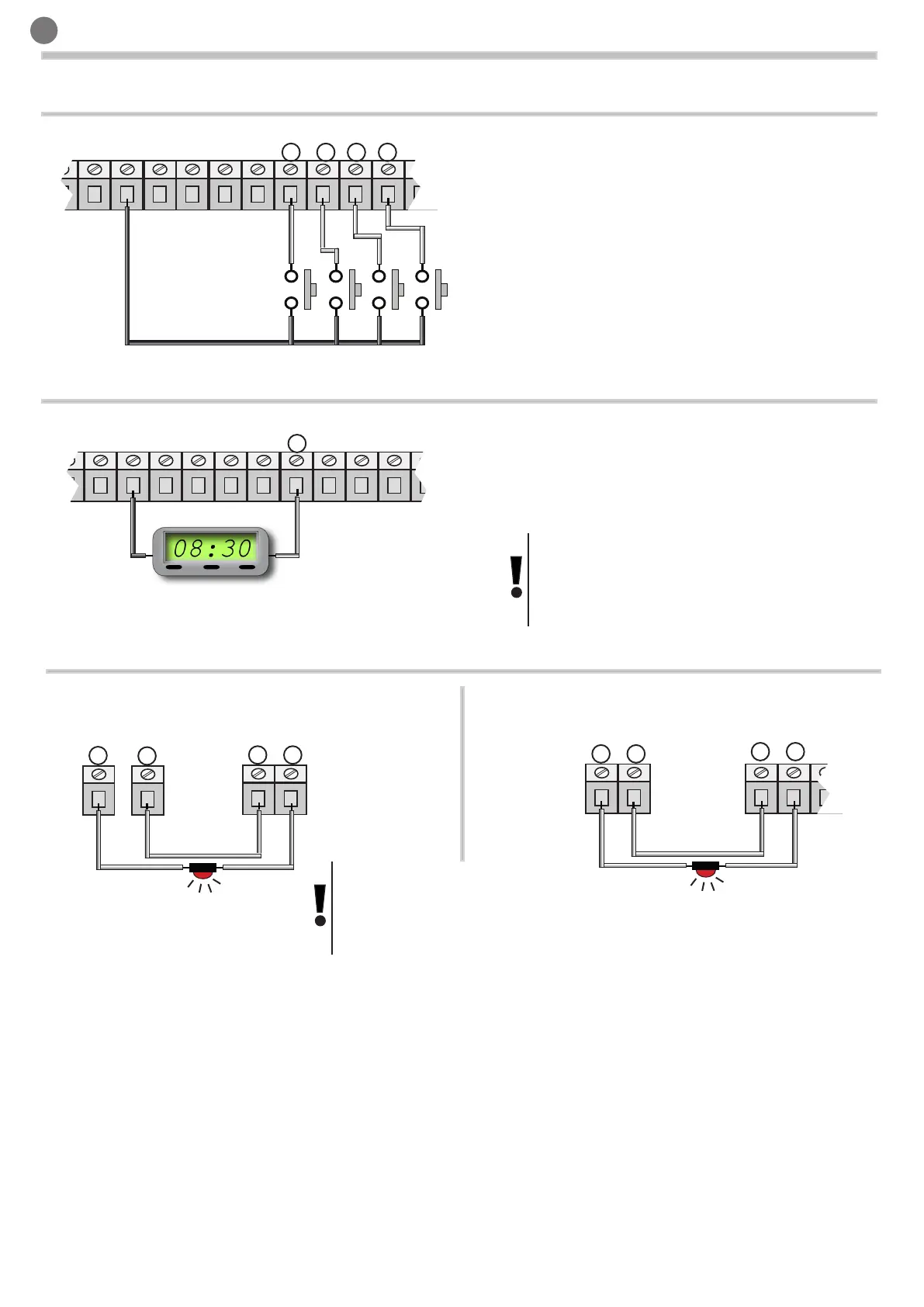

2.11 Collegamento COMANDI DI ATTIVAZIONE
17 18 19 20 21 22 23 24 26
COM
COM
Il collegamento del comando di ATTIVAZIONE possono
essere effettuati a qualsiasi pulsante o contatto di tipo
N.A. (normalmente aperto). Se vi sono più dispositivi,
vanno collegati in parallelo
Nel Par. 3 vengono descritte le logiche di funzionamen-
to di ogni comando.
mors. 21 APRE
22 CHIUDE
23 START
24 PEDONALE
2.12 Collegamento TIMER
17 18 19 20 21 22 23 24 26
COM
COM
Utilizzando i morsetti COM e 21 è possibile collegare
un TIMER per programmare delle aperture del cancel-
lo. Il contatto del timer deve essere di tipo NA (normal-
mente aperto) e deve restare in condizione di chiuso
per tutto il tempo che il cancello rimane aperto.
Se è presente il collegamento del
comando di apertura sul morsetto
21, collegare in parallelo.
2.13 Collegamento SPIA
9 11
SPIA 24 VacSPIA 230 Vac
COM
6 7
Se si prevede di utilizzare il test
sulle fotocellule, oppure per un
lampeggiante, non si può utilizza-
re questo collegamento.
29 30
