2.1 - Opis centrali
Centrala CT20224 jest najnowocześniejszym i najbardziej wydajnym
systemem sterowania silnikami Key Automation, służącymi do
elektrycznego otwierania i zamykania bram skrzydłowych.
Zabrania się używania centrali niezgodnie z przeznaczeniem. Centra-

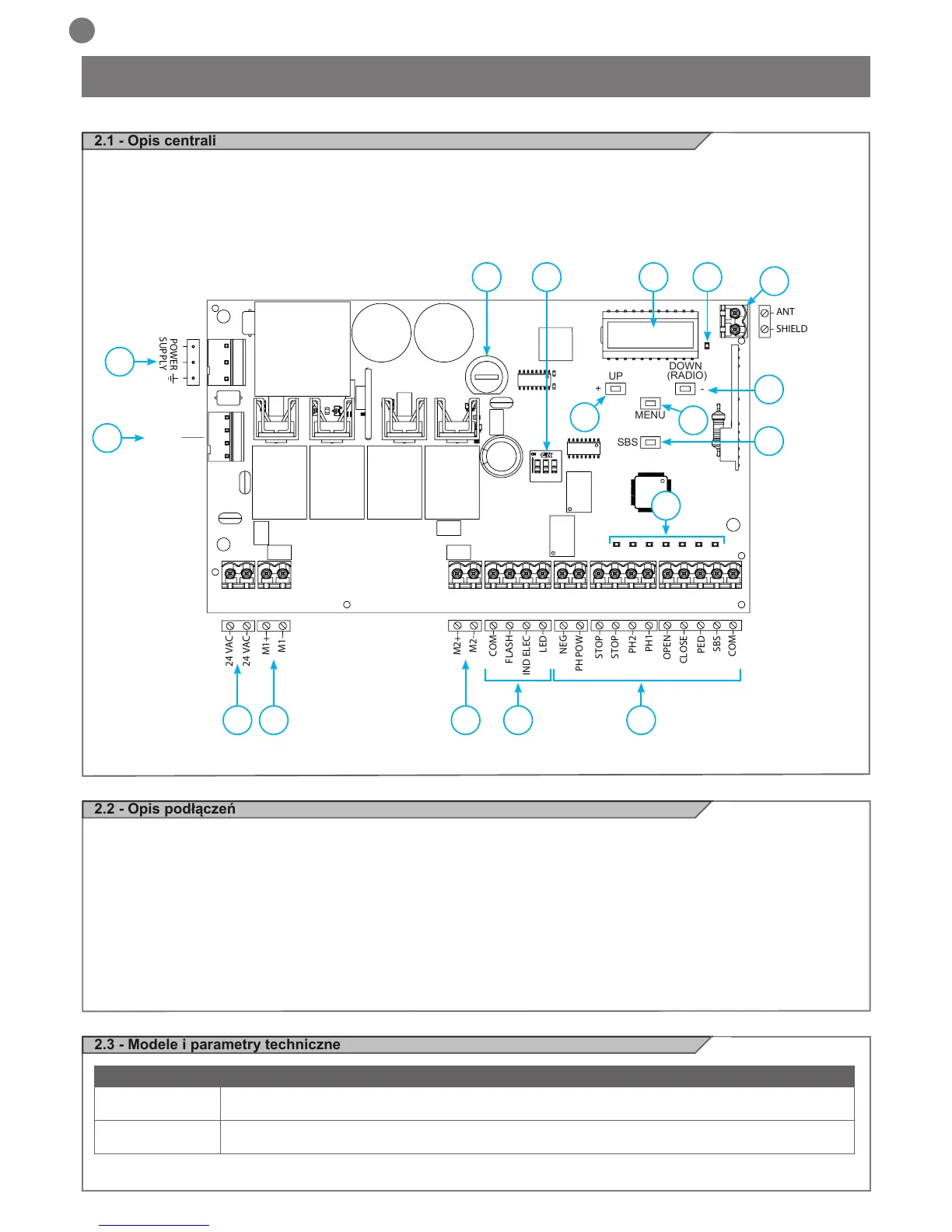

2.2 - Opis podłączeń
1- Podłączenia zasilania silnika
2- Podłączenia zasilania transformator
3- Gniazda wyjściowe 24Vdc oraz 24Vac, sterowanie i
urządzenia bezpieczeństwa
4- Gniazdo dla ładowarki KBP
5- Podłączenie lampy ostrzegawczej, światła odprowadzającego,
kontrolki otwarcia bramy/zamka elektrycznego
6- Wyświetlacz sygnalizacji funkcji
7- Przełącznik zabezpieczeń
8- Bezpiecznik 2AT zwłocznej
9- STOP-PH2-PH1-OPEN-CLOSE-PED-SBS led
zabezpieczenia oraz led sygnalizacja sterowań
10- SBS przycisk KROK PO KROKU
11- UP + przycisk up
12- MENU przycisk menu
13- DOWN - (RADIO) przycisk down oraz menu radio
14- Anteny
15- Led KEY
2.3 - Modele i parametry techniczne
la CT20224 wyposażona jest w wyświetlacz ułatwiający czynności
programowania oraz umożliwiający nieustanne monitorowanie stanu
wejść. Ponadto struktura menu pozwala na łatwe ustawianie czasów
pracy oraz logik działania.
2 - INFORMACJE OGÓLNE
