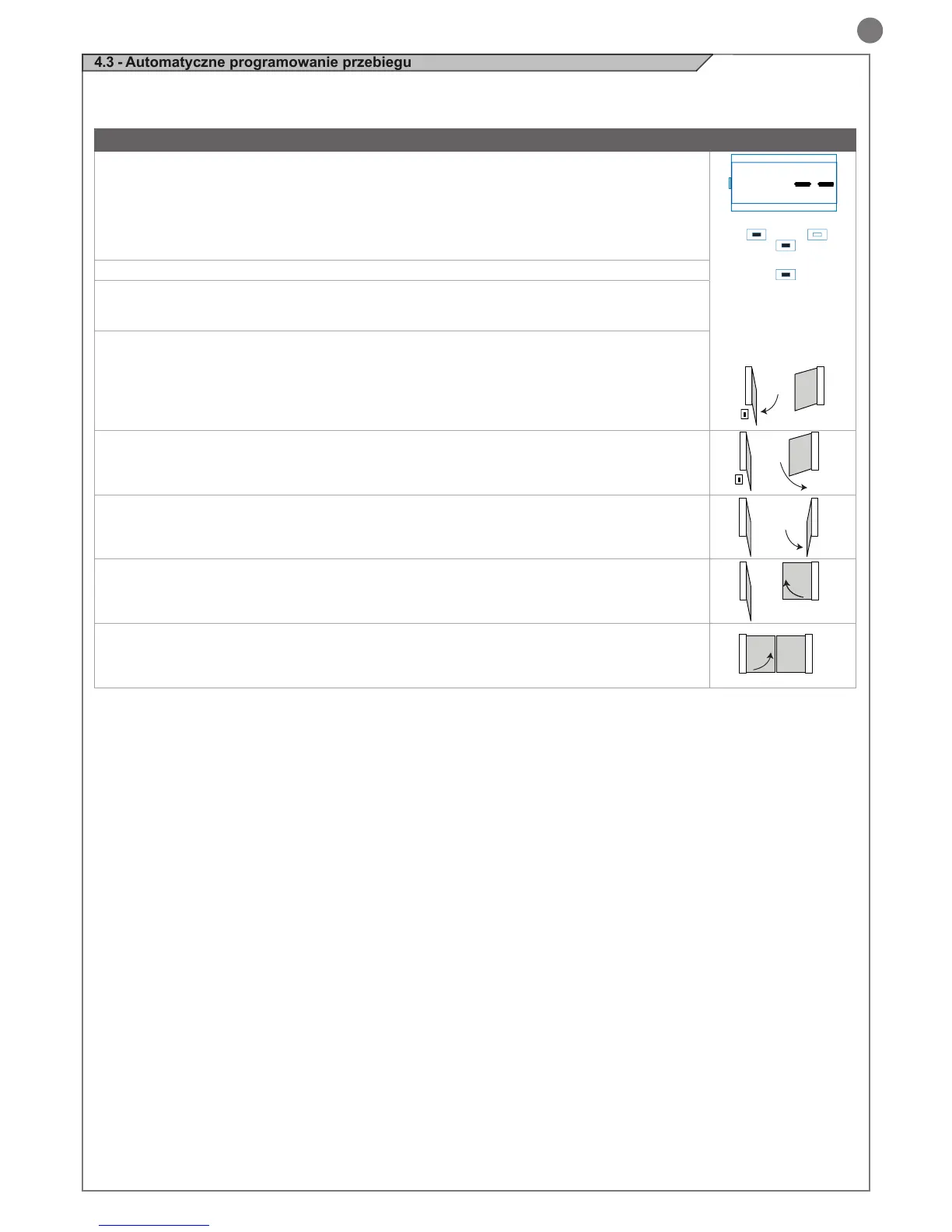

4.3 - Automatyczne programowanie przebiegu
Po doprowadzeniu po raz pierwszy zasilania do centrali powinna
zostać wykonana procedura programowania automatycznego,
która umożliwi określenie zasadniczych parametrów, takich jak
długość przebiegu i punkty zwalniające.
Wszystkie główne parametry kongurowane są domyślnie przez centralę. Aby dopasować indywidualnie ustawienia centrali patrz kolejny
paragraf 4.6.
UP
+
SBS
DOWN
-
MENU
5
M1 M2
6
M1
M2
7
M2M1
M1
M2
3
SBS
M1
M2
4
SBS
AUTOMATYCZNE PROGRAMOWANIE PRZEBIEGU ORAZ ZASADNICZYCH PARAMETRÓW
Punkty zwalniające zostały ustawione w menu, z zachowaniem tych samych procentowych wartości, zarówno
podczas otwierania, jak i zamykania
UWAGA: w przypadku ręcznego programowania punktów zwalniających, należy przejść bezpośrednio
do kolejnej tabeli
UWAGA: sprawdzić obecność oraz wytrzymałość hamulców mechanicznych, których zamontowanie
jest obowiązkowe. Silniki powinny obowiązkowo posiadać hamulec mechaniczny
1. Ustawić ręcznie skrzydło w położeniu połowy przebiegu.
UWAGA: 2. Przed rozpoczęciem programowania wybrać za pomocą parametru de.f. rodzaj silnika do
zaprogramowania (patrz paragraf 6, konguracja parametru de.f.). Brak wykonania tej czynności może
skutkować poważnym uszkodzeniem automatyki!
3. Wcisnąć JEDNOCZEŚNIE przyciski UP oraz MENU, i przytrzymać przez co najmniej 5 sekund, aż do ukazania się
na wyświetlaczu symbolu LOP. Przygotować się do wciśnięcia (w razie konieczności) przycisku DOWN (patrz rysunek).
Sprawdzić, czy silnik M1 zaczyna fazę otwierania jako pierwszy. W przeciwnym przypadku wcisnąć DOWN,
odłączyć napięcie i odwrócić podłączenia M1 i M2. Powtórzyć procedurę począwszy od punktu 3.
Jeżeli pierwszym manewrem NIE jest otwieranie, wcisnąć przycisk DOWN- w celu przerwania programowania
automatycznego. Następnie wcisnąć SBS. Uruchomi to ponownie fazę programowania. Skrzydło wznowi ruch
w prawidłowym kierunku
4. Silnik M1 kontynuuje otwieranie z małą prędkością, aż do osiągnięcia mechanicznego wyłącznika otwierania.
Po osiągnięciu mechanicznego wyłącznika otwierania M1, następuje automatyczne uruchomienie silnika M2
otwierania. Jeżeli silnik M2 rozpoczyna ruch zamykania, zatrzymać jego pracę poprzez wciśnięcie DOWN.
Następnie wznowić działanie silnika, wciskając SBS (skrzydło wznowi ruch w prawidłowym kierunku)
5. Silnik M2 kontynuuje fazę otwierania z małą prędkością aż do osiągnięcia mechanicznego wyłącznika otwie-
rania
6. Po upływie kilku sekund silnik M2 rozpoczyna automatycznie ruch zamykania z małą prędkością aż do
osiągnięcia mechanicznego wyłącznika zamykania (na wyświetlaczu zostaje wyświetlony symbol LC.L.)
7. Po osiągnięciu mechanicznego wyłącznika otwierania M2 silnik M1 rozpoczyna ruch zamykania z małą
prędkością aż do osiągnięcia mechanicznego wyłącznika zamykania, kończąc programowanie (na wyświetlaczu
zostaje wyświetlony symbol LCL).
