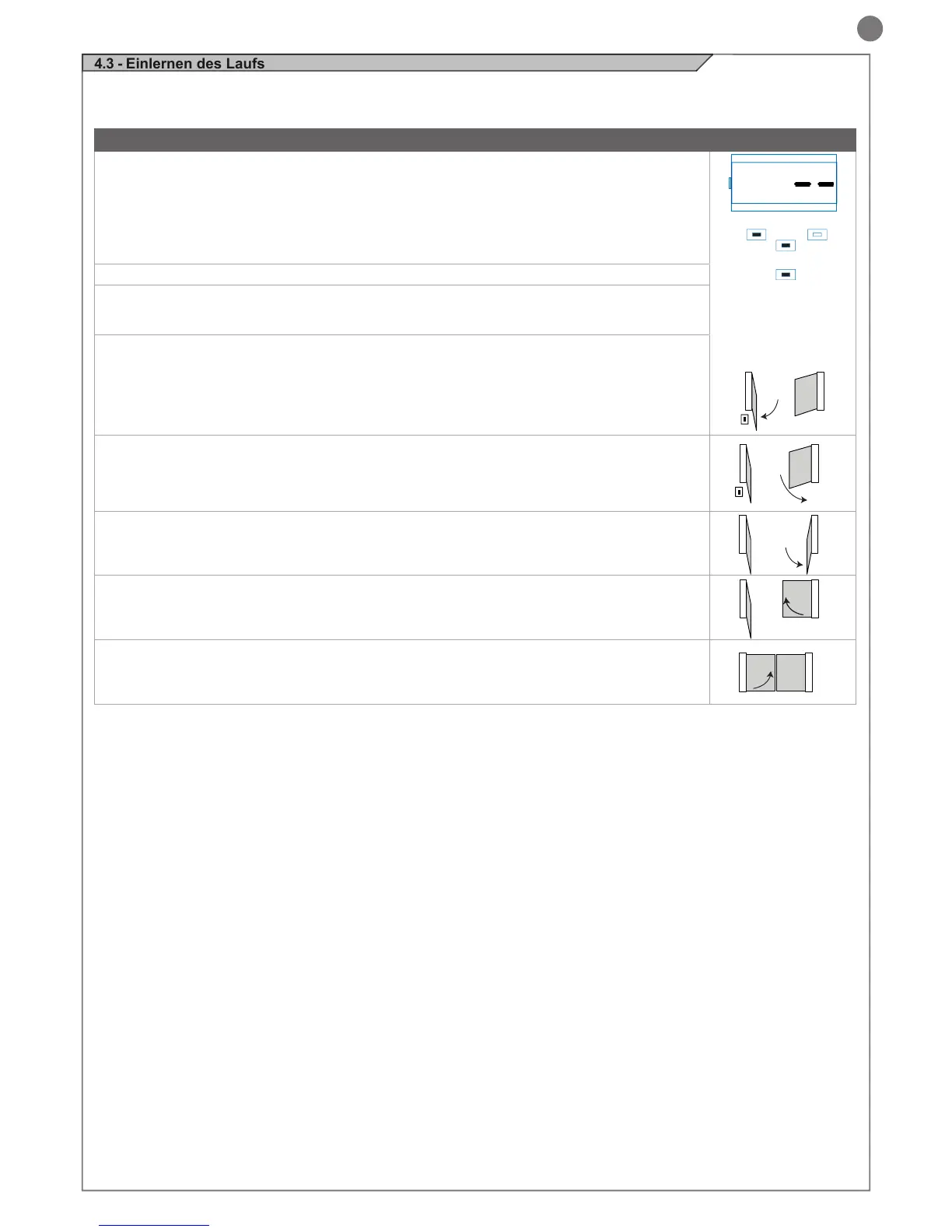

4.3 - Einlernen des Laufs

Bei der ersten Stromversorgung des Steuergeräts muss ein Einlern-

vorgang durchgeführt werden, der die Ermittlung grundlegender Pa-

rameter wie Lauänge und Verlangsamungen erlaubt.

Alle wichtigen Parameter werden standardmäßig vom Steuergerät konguriert. Zur benutzerdenierten Einrichtung der Installation mit dem

nächsten Absatz 4.6 fortfahren.

EINLERNEN DES LAUFS UND DER HAUPTPARAMETER

Die Verlangsamungen werden entsprechend der Einstellung im Menü durchgeführt werden, wobei der Pro-

zentwert sowohl beim Öffnen als auch beim Schließen gleich ist

ACHTUNG: Soll auch die Verlangsamung manuell programmiert werden, fahren Sie bitte direkt mit der

folgenden Tabelle fort

ACHTUNG: Vorhandensein und Festigkeit der zwingend erforderlichen mechanischen Haltevorrichtun-

gen überprüfen. Die Motoren müssen in jedem Fall auf den mechanischen Anschlag fahren

1. Die Flügel manuell auf die Hälfte des Laufweges bringen

ACHTUNG: 2. Bevor zur Programmierung übergegangen wird, über den Parameter de.f. die Motorart,

die programmiert werden soll, auswählen (siehe Abschnitt 6, Konguration Parameter de.f.). Wird die-

ser Schritt nicht durchgeführt, kann dies die Automation stark beschädigen!

3. GLEICHZEITIG die Tasten UP und MENÜ länger als 5 Sekunden drücken, bis LOP angezeigt wird, und sich

zum Betätigen (falls nötig) der Taste DOWN bereithalten (siehe Abbildung).

Überprüfen, ob der Motor M1 zuerst öffnet. Andernfalls die Taste DOWN betätigen, die Spannung abschalten

und die Anschlüsse von M1 und M2 umkehren. Den Vorgang ab Punkt 3 wiederholen.

Wenn die erste Bewegung KEINE Öffnung ist, die Taste DOWN drücken, um den Selbstlernvorgang anzuhal-

ten. Dann Taste SBS drücken, damit der Lernvorgang wieder startet: Das Tor setzt sich in die richtige Richtung

in Bewegung

4. Der Motor M1 öffnet bei geringer Geschwindigkeit bis zum Erreichen des mechanischen Anschlags für die

Öffnung. Sobald der mechanische Anschlag bei Öffnung von M1 erreicht wird, Motor M2 startet automatisch

die Öffnungsbewegung (Display zeigt LO.P. an). Startet Motor M2 die Schließbewegung, mit der Taste DOWN

anhalten - und mit Taste SBS die Bewegung wieder beginnen (der Flügen bewegt sich wieder in die richtige

Richtung)

5. Der Motor M2 öffnet bei geringer Geschwindigkeit, bis der mechanische Anschlag bei Öffnung erreicht wird

6. Nach einigen Sekunden startet der Motor M2 automatisch bei geringer Geschwindigkeit, bis der mechani-

sche Anschlag bei Schließung erreicht wird (Display zeigt LC.L. an)

7. Bei Erreichen des mechanischen Anschlags bei Öffnung von M2, schließt der Motor 1 bei geringer Ge-

schwindigkeit, bis der mechanische Anschlag bei Schließung erreicht wird, und beendet damit die Program-

mierung (Display zeigt LCL an)

SBS

DOWN

M1 M2

M2M1

SBS
