78
DE

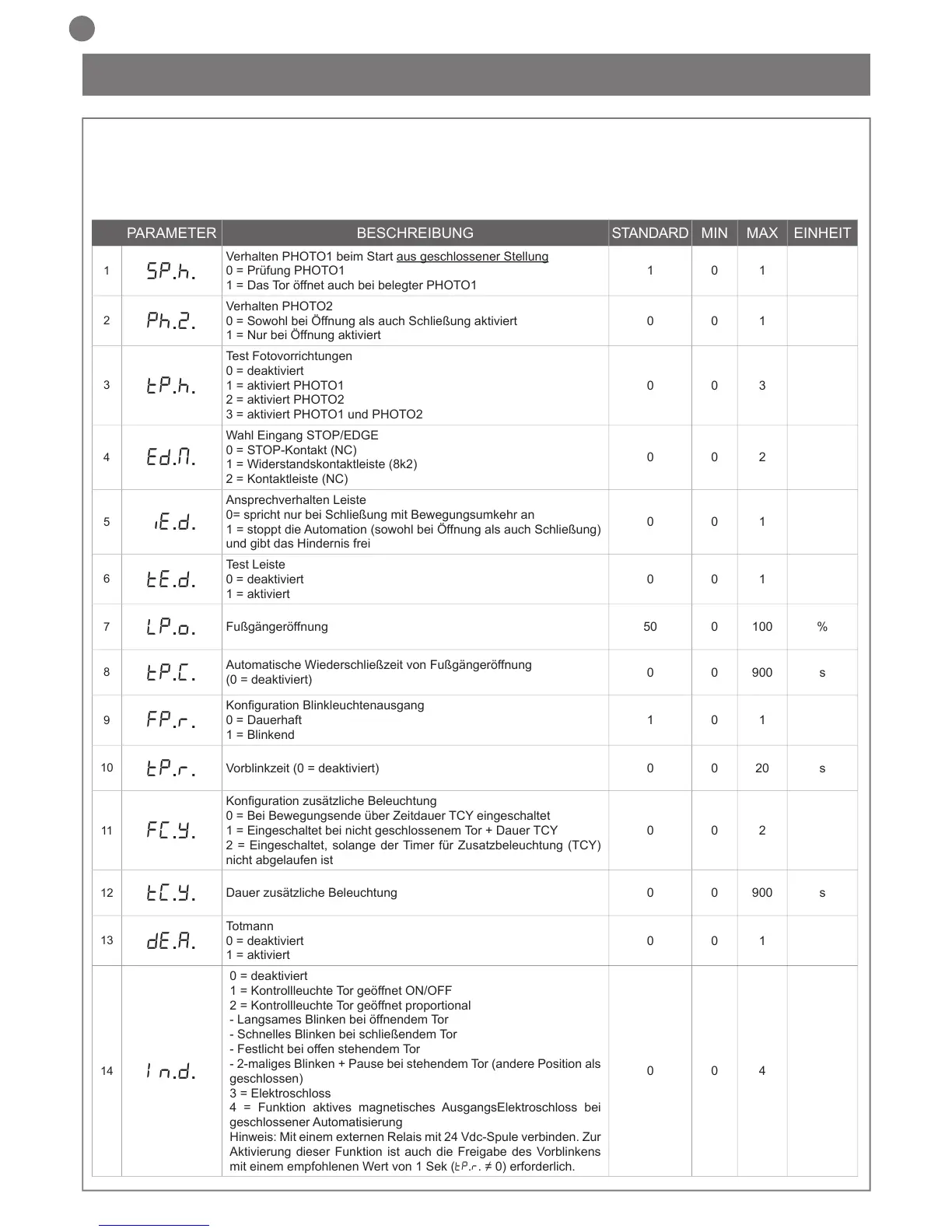

6 - VERTIEFUNG - ERWEITERTES MENÜ
PARAMETER BESCHREIBUNG STANDARD MIN MAX EINHEIT
1
SP.h.
Verhalten PHOTO1 beim Start aus geschlossener Stellung
0 = Prüfung PHOTO1
1 = Das Tor öffnet auch bei belegter PHOTO1
1 0 1
2
Ph.2.
Verhalten PHOTO2
0 = Sowohl bei Öffnung als auch Schließung aktiviert
1 = Nur bei Öffnung aktiviert
0 0 1
3
tP.h.
Test Fotovorrichtungen
0 = deaktiviert
1 = aktiviert PHOTO1
2 = aktiviert PHOTO2
3 = aktiviert PHOTO1 und PHOTO2
0 0 3
4
Ed.m.
Wahl Eingang STOP/EDGE
0 = STOP-Kontakt (NC)
1 = Widerstandskontaktleiste (8k2)
2 = Kontaktleiste (NC)
0 0 2
5
iE.D.
Ansprechverhalten Leiste
0= spricht nur bei Schließung mit Bewegungsumkehr an
1 = stoppt die Automation (sowohl bei Öffnung als auch Schließung)
und gibt das Hindernis frei
0 0 1
6
tE.D.
Test Leiste
0 = deaktiviert
1 = aktiviert
0 0 1
7
LP.o.
Fußgängeröffnung 50 0 100 %
8
TP.C.
Automatische Wiederschließzeit von Fußgängeröffnung
(0 = deaktiviert)
0 0 900 s
9
FP.r.
Konguration Blinkleuchtenausgang
0 = Dauerhaft
1 = Blinkend
1 0 1
10
tP.r.
Vorblinkzeit (0 = deaktiviert) 0 0 20 s
11
FC.Y.
Konguration zusätzliche Beleuchtung
0 = Bei Bewegungsende über Zeitdauer TCY eingeschaltet
1 = Eingeschaltet bei nicht geschlossenem Tor + Dauer TCY
2 = Eingeschaltet, solange der Timer für Zusatzbeleuchtung (TCY)
nicht abgelaufen ist
0 0 2
12
tC.Y.
Dauer zusätzliche Beleuchtung 0 0 900 s
13
de.a.
Totmann
0 = deaktiviert
1 = aktiviert
0 0 1
14
IN.D.
0 = deaktiviert
1 = Kontrollleuchte Tor geöffnet ON/OFF
2 = Kontrollleuchte Tor geöffnet proportional
- Langsames Blinken bei öffnendem Tor
- Schnelles Blinken bei schließendem Tor
- Festlicht bei offen stehendem Tor
- 2-maliges Blinken + Pause bei stehendem Tor (andere Position als
geschlossen)
3 = Elektroschloss
4 = Funktion aktives magnetisches AusgangsElektroschloss bei
geschlossener Automatisierung
Hinweis: Mit einem externen Relais mit 24 Vdc-Spule verbinden. Zur
Aktivierung dieser Funktion ist auch die Freigabe des Vorblinkens
mit einem empfohlenen Wert von 1 Sek (tP.r. ≠ 0) erforderlich.
0 0 4
Das ERWEITERTE MENÜ erlaubt durch Parameteränderungen,
die nicht im GRUNDMENÜ möglich sind, eine weitere Anpassung
der Anlage an die persönlichen Bedürfnisse.
Für den Zugriff auf das ERWEITERTE Menü die Taste MENU 5
Sekunden lang drücken.
Zur Änderung der Parameter des ERWEITERTEN MENÜS wie für
das GRUNDMENÜ angegeben vorgehen.
Hinweis: Einige defaultmäßige Funktionen und Anzeigen können im
Vergleich zur gewählten Motorart anders sein.
