2.1 - Descripción de la central
La central CT20224 es el sistema de control más moderno y eciente
de los motores Key Automation para la apertura y el cierre eléctrico de
puertas batientes. Cualquier otro uso de la central será considerado
inadecuado.
2.2 - Descripción de las conexiones

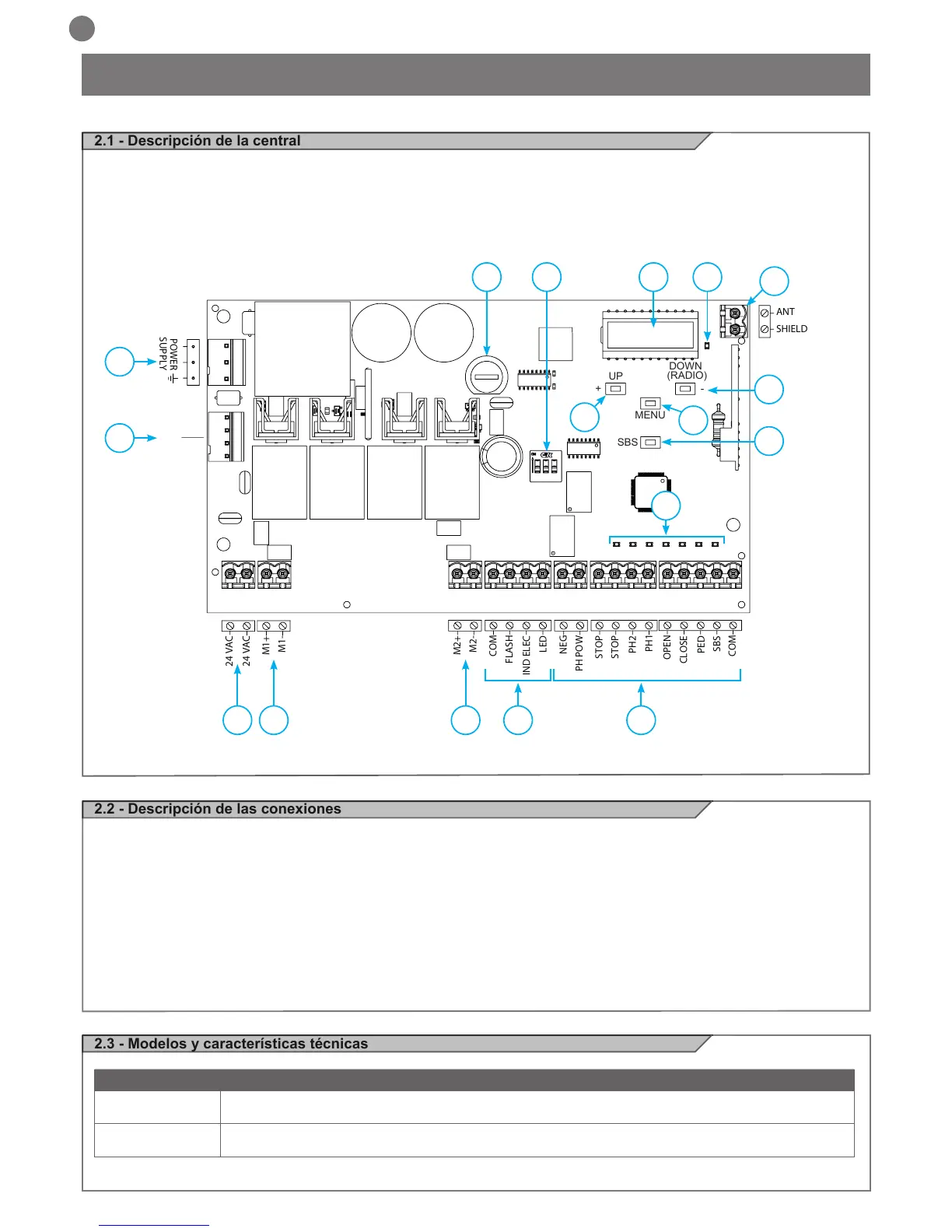

1- Conexiones de alimentación del motor
2- Conexiones del transformador
3- Conexiones salida 24Vdc y 24Vac, de los mandos y
dispositivos de seguridad
4- Conector para cargador de batería KBP
5- Conexión de la luz intermitente, luz de cortesía, indicador
luminoso puerta abierta/electrocerradura
6- Pantalla de indicador de funciones
7- Dip switch dispositivos de seguridad
8- Fusible 2AT retardado
9- STOP-PH2-PH1-OPEN-CLOSE-PED-SBS led indicador de
seguridad y led indicador de controles
10- SBS pulsador PASO A PASO
11- UP + pulsador up
12- MENU pulsador menu
13- DOWN - (RADIO) pulsador down y menu radio
14- Antena
15- Led KEY
2.3 - Modelos y características técnicas
La central CT20224 incorpora una pantalla que permite programar
fácilmente y monitorizar de manera constante las entradas; además,
la estructura de menú permite congurar de manera sencilla los
tiempos de trabajo y las lógicas de funcionamiento.
2 - INTRODUCCIÓN AL PRODUCTO
