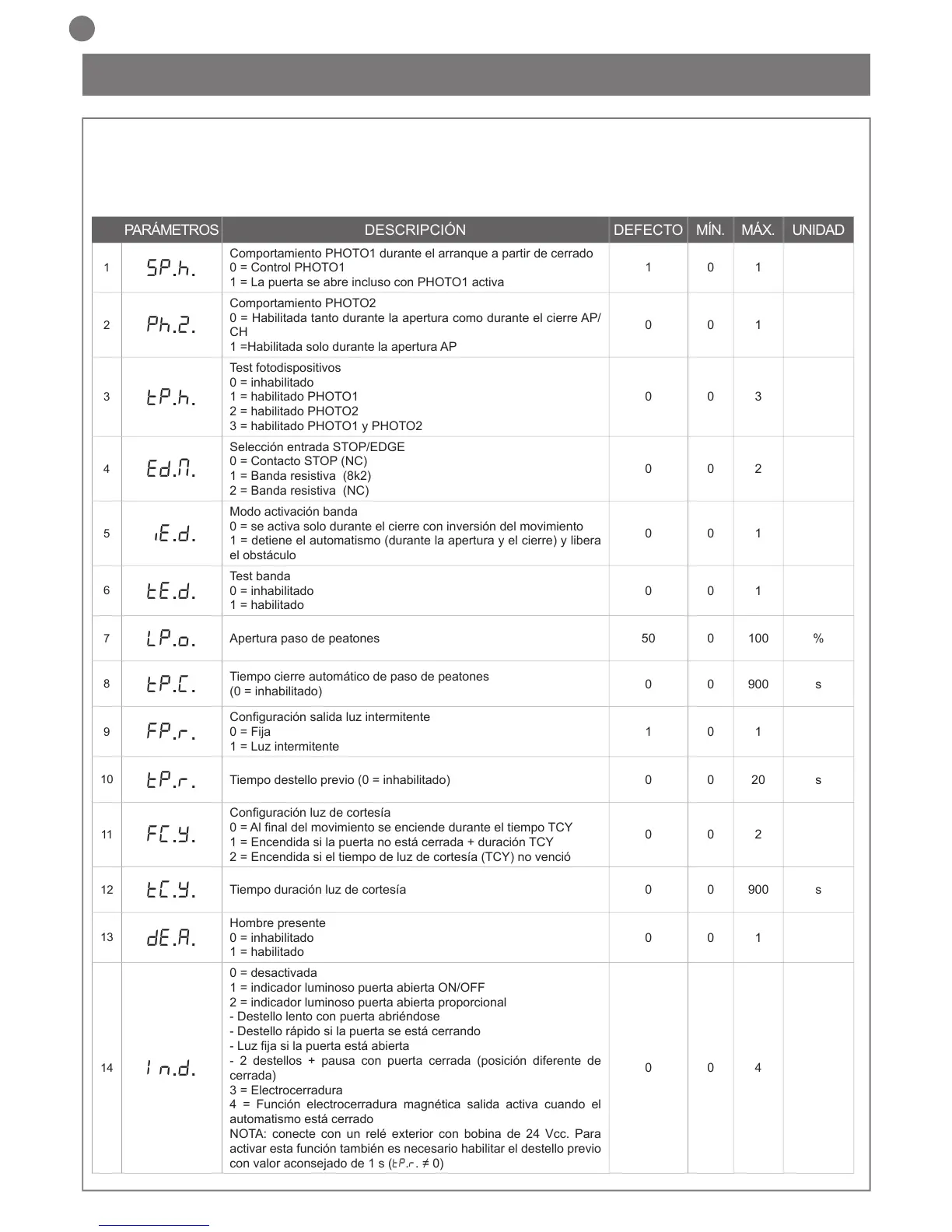

6 - DESCRIPCIÓN DETALLADA - MENÚ AVANZADO
PARÁMETROS DESCRIPCIÓN DEFECTO MÍN. MÁX. UNIDAD
1
SP.h.
Comportamiento PHOTO1 durante el arranque a partir de cerrado
0 = Control PHOTO1
1 = La puerta se abre incluso con PHOTO1 activa
1 0 1
2
Ph.2.
Comportamiento PHOTO2
0 = Habilitada tanto durante la apertura como durante el cierre AP/
CH
1 =Habilitada solo durante la apertura AP
0 0 1
3
tP.h.
Test fotodispositivos
0 = inhabilitado
1 = habilitado PHOTO1
2 = habilitado PHOTO2
3 = habilitado PHOTO1 y PHOTO2
0 0 3
4
Ed.m.
Selección entrada STOP/EDGE
0 = Contacto STOP (NC)
1 = Banda resistiva (8k2)
2 = Banda resistiva (NC)
0 0 2
5
iE.D.
Modo activación banda
0 = se activa solo durante el cierre con inversión del movimiento
1 = detiene el automatismo (durante la apertura y el cierre) y libera
el obstáculo
0 0 1
6
tE.D.
Test banda
0 = inhabilitado
1 = habilitado
0 0 1
7
LP.o.
Apertura paso de peatones 50 0 100 %
8
TP.C.
Tiempo cierre automático de paso de peatones
(0 = inhabilitado)
0 0 900 s
9
FP.r.
Conguración salida luz intermitente
0 = Fija
1 = Luz intermitente
1 0 1
10
tP.r.
Tiempo destello previo (0 = inhabilitado) 0 0 20 s
11
FC.Y.
Conguración luz de cortesía
0 = Al nal del movimiento se enciende durante el tiempo TCY
1 = Encendida si la puerta no está cerrada + duración TCY
2 = Encendida si el tiempo de luz de cortesía (TCY) no venció
0 0 2
12
tC.Y.
Tiempo duración luz de cortesía 0 0 900 s
13
de.a.
Hombre presente
0 = inhabilitado
1 = habilitado
0 0 1
14
IN.D.
0 = desactivada
1 = indicador luminoso puerta abierta ON/OFF
2 = indicador luminoso puerta abierta proporcional
- Destello lento con puerta abriéndose
- Destello rápido si la puerta se está cerrando
- Luz ja si la puerta está abierta
- 2 destellos + pausa con puerta cerrada (posición diferente de
cerrada)
3 = Electrocerradura
4 = Función electrocerradura magnética salida activa cuando el
automatismo está cerrado
NOTA: conecte con un relé exterior con bobina de 24 Vcc. Para
activar esta función también es necesario habilitar el destello previo
con valor aconsejado de 1 s (tP.r. ≠ 0)
0 0 4
El MENÚ AVANZADO permite personalizar aún más el sistema
modicando algunos parámetros a los que no se puede acceder
desde el menú básico
Para acceder al menú AVANZADO, presione y mantenga presiona-
do durante 5 segundos el pulsador MENU
Para modicar los parámetros del MENÚ AVANZADO, proceda
como indicado para el MENÚ BÁSICO
Nota: algunas funciones/visualizaciones por defecto pueden variar
según el tipo de motor seleccionado.
