5
IT
DATI TECNICI SEZ7U/
SEZ7
SEZ12U/
SEZ12
SEZ124
Alimentazione 24 Vdc 24 Vdc 24 Vdc
Potenza assorbita 100 W 160 W 160 W
Assorbimento motore 4,16 A 6,66 A 6,66 A
Grado di protezione IP 43 IP 43 IP 43
Forza 700 N 1000 N 1000 N
Velocità 12 cm/s 12 cm/s 12 cm/s
Corsa 2,8 m 2,8 m 3,5 m
Lampadina 25 W (1x) E14 25 W (1x) E14 25 W (1x) E14
Dimensione massima portone 10
m
2
13
m
2
16
m
2
Peso massimo portone 90
Kg 130
Kg 130 Kg
Ciclo di lavoro 60 % 60 % 60 %
Temperatura di esercizio -20° + 55° °C -20° + 55° °C -20° + 55° °C
Peso 10,5 Kg 11 Kg 13 Kg

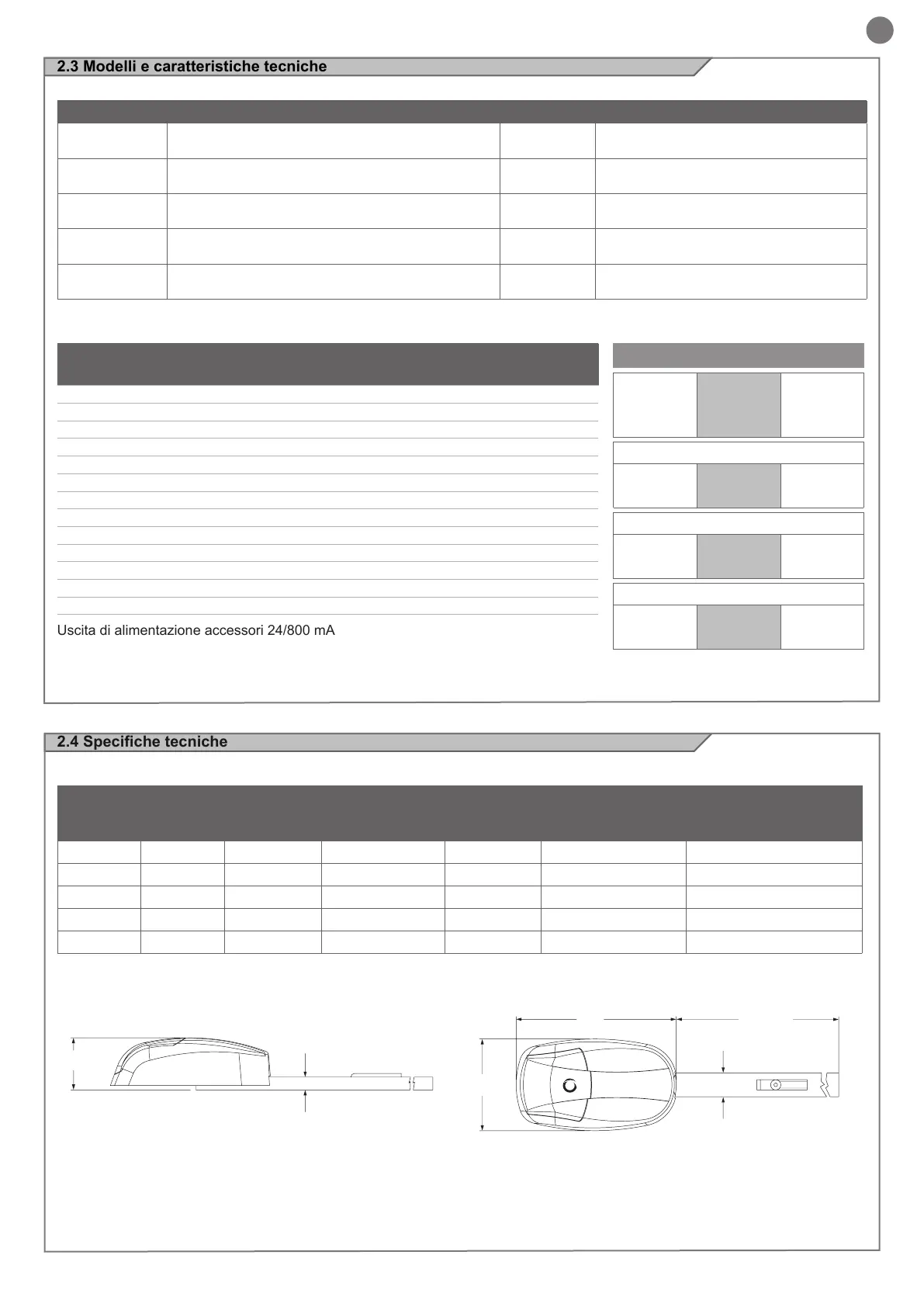

2.3 Modelli e caratteristiche tecniche
LIMITI DI IMPIEGO
Sezionale Basculante
debordante
Basculante
non
debordante
SEZ7
H max=2,7m
max=10m²
H max=3m
m² max=9m²
H max=2,5m
m² max=9m²
SEZ12
H max=2,7m
max=13m²
H max=3m
max=14m²
H max=2,5m
max=14m²
I dati indicati possono variare in base alla scorrevolezza e bilanciatura del portone e dal tipo di guida utilizzato.
35
155
370
200
70
3080
2.4 Speciche tecniche
Modello e uso consigliato - Guida e dimensioni disponibili
Modello
Voltaggio
(V)
Supercie
della porta
(m
2
)
Lunghezza
totale
Corsa della
guida
Altezza massima
della porta in
apertura
Differenza temperatu-
ra ambiente (°C)
SEZ7U 190-240 <=10
3320 mm (1x3,3m) 2700 mm <2700 mm
-20+55
SEZ7 190-240 <=10
3320 mm (3x1,1m) 2700 mm <2700 mm
-20+55
SEZ12U 190-240 <=13
3320 mm (1x3,3m) 2700 mm <2700 mm
-20+55
SEZ12 190-240 <=13
3320 mm (3x1,1m) 2700 mm <2700 mm
-20+55
SEZ124 190-240 <=16
4000 mm (1x4m) 3400 mm <3400 mm
-20+55
SEZ124
H max=3,4m
max=16m²
H max=3,4m
max=14m²
H max=3,2m
max=14m²
CODICE DESCIZIONE POTENZA GUIDA
SEZ7U
per porte sezionali no a 10 mq con motore 24 Vdc e
centrale con ricevitore integrato
700Nm
a catena pre-assemblata 3320 mm in un
unico pezzo
SEZ7
per porte sezionali no a 10 mq con motore 24 Vdc e
centrale con ricevitore integrato
700Nm
a catena 3320 mm in tre pezzi con innesto
rapido
SEZ12U
per porte sezionali no a 13 mq con motore 24 Vdc e
centrale con ricevitore integrato
1000Nm
a catena pre-assemblata 3320 mm in un
unico pezzo
SEZ12
per porte sezionali no a 13 mq con motore 24 Vdc e
centrale con ricevitore integrato
1000Nm
a catena 3320 mm in tre pezzi con innesto
rapido
SEZ124
per porte sezionali no a 16 mq con motore 24 Vdc e
centrale con ricevitore integrato
1000Nm
a catena pre-assemblata 4000 mm in un
unico pezzo
Uscita di alimentazione accessori 24/800 mA
