4.6 Visualizzazione modalità normale
In “MODALITÀ NORMALE”, cioè quando si da alimentazione al sistema, il display LCD a 2 cifre ruota e dopo 30 secondi si spegne

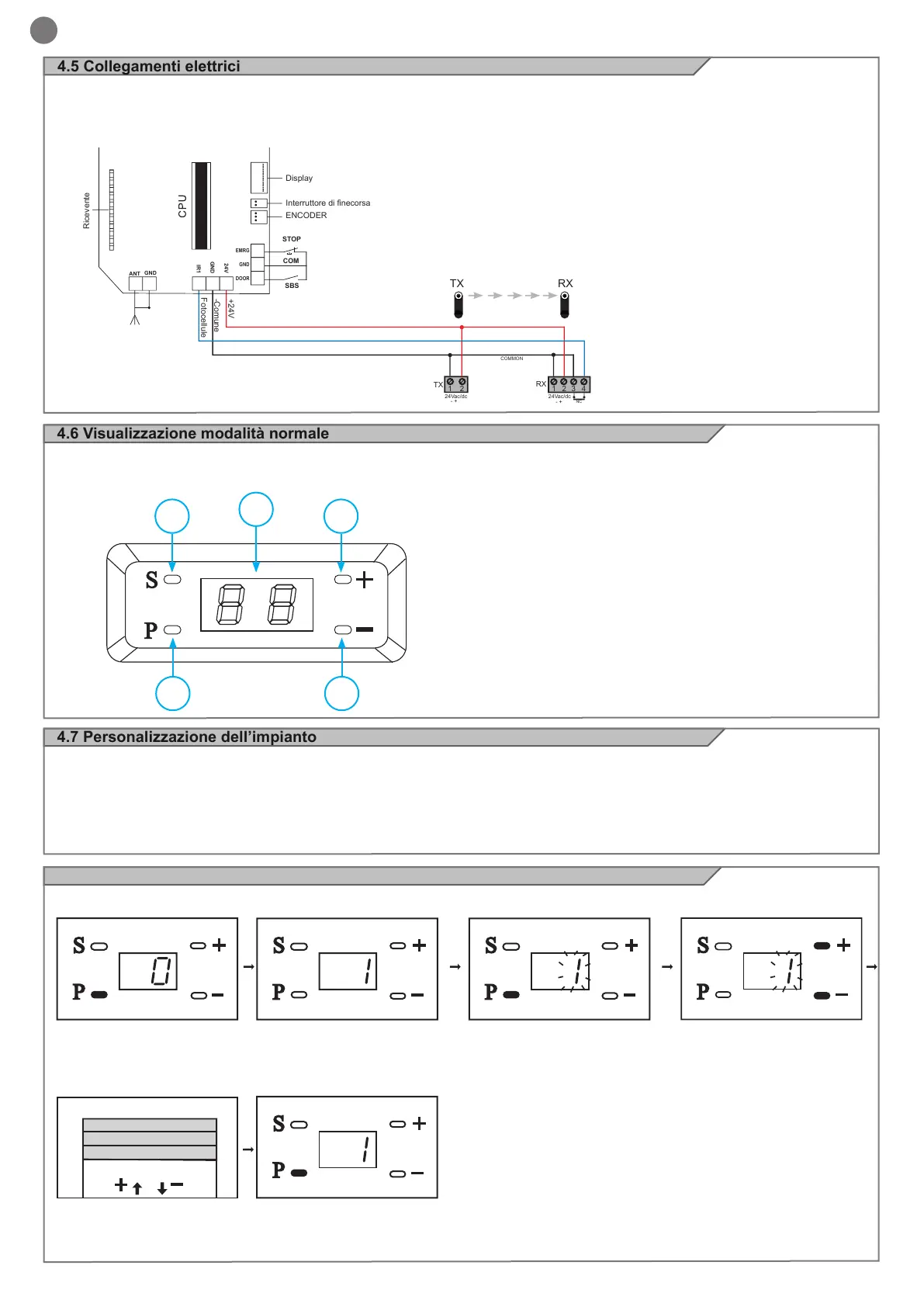

4.5 Collegamenti elettrici
ATTENZIONE - Prima di effettuare i collegamenti vericare che la centrale non sia alimentata
Schema di cablaggio fotocellula, connessione sicurezza STOP e comando passo passo P/P
Il Contatto di STOP emergenza dovrà essere connesso tra EMRG e GND (CONTATTO NORMALMENTE CHIUSO NC)
Il Contatto di passo passo SBS dovrà essere connesso tra DOOR e GND (CONTATTO NORMALMENTE APERTO NA)
4.7 Personalizzazione dell’impianto
Programmazione
Preparazione A. Muovere delicatamente la porta per bloccare il carrello in modo tale che il sistema di automazione possa guidare la porta
B. Attivare l’alimentazione, la luce si accende, l’unità emette un suono una volta e iI display indica “0” in cicli.
Attenzione: Se la programmazione non viene ultimata, le impostazioni verranno cancellate automaticamente. Nel caso siano
state programmate informazioni errate, disattivare l’alimentazione e poi riattivarla facendo riferimento a quanto segue.
4.8 Impostazione ne corsa in apertura
Premere il tasto “P”
per 5 secondi
Premere “+”
Oppure “-”
L’unità emette un beep e viene
visualizzato “1”
Apertura porta
Chiusura porta
Premere “P”, “1” lampeggia
Quando la porta si apre raggiungen-
do la posizione ideale, premere il
tasto “P” per salvare le informazioni.
Attenzione: Programmare l’impostazione del ne corsa in apertura prima del ne corsa in chiusura
1
2
4
3
5
Descrizione dei comandi
1- P tasto funzioni
2- S tasto acquisizione trasmettitori
3- + Tasto regolazione incrementa parametri
4- - Tasto regolazione decrementa parametri
5- Display di segnalazione funzioni
COMMON
2
3
4
1
1
2
TX
TX
RX
RX
NC
24Vac/dc
- +
24Vac/dc
- +
Ricevente
F2
F1
T2.5A
250V
T2.5A
250V
Display
Interruttore di finecorsa
ENCODER
+24V
Fotocellule
-Comune
STOP
COM
SBS
ANT
GND
DOOR
GND
24VDC
LAMP
GND
IR1
24V
EMRG
