2. Beschreibung des
Produkts
Das betreende Produkt ist für die Automatisierung von
angeschlagenen Toren und großen Türen in Wohnanlagen sowie
in Industrieanlagen vorgesehen.
m ACHTUNG! Alle Verwendungsweisen, die von der
beschriebenen abweichen, sowie Umgebungsbedingungen,
die von den im vorliegenden Handbuch angegebenen
verschieden sind, sind als untersagte Zweckentfremdung
anzusehen!
Das Produkt ist ein elektromechanischer Getriebemotor mit einem
Gleichstrommotor mit 24 V, gespeist von einem internen
Steuergerät, sowie einer Untersetzung mit Gelenkarm.
Bei Unterbrechung der Stromversorgung (black-out) ist es
möglich, den Torügel ‘von Hand’ zu bewegen, indem der
Getriebemotor von Hand entriegelt wird.
3. Installation
m Achtung! - die Installation von MODUS muss durch
qualiziertes Personal unter Beachtung der Gesetze, Normen
und Bestimmungen sowie der Angaben in den vorliegenden
Anweisungen erfolgen.
3.1 - Vorbereitende Überprüfungen
für die Installation
Vor der Installation muss sichergestellt werden, dass die
Komponenten des Produkts unversehrt sind und, dass das
ausgewählte Modell sowie die Installationsumgebung geeignet
sind.
m WICHTIG – Der Getriebemotor kann kein manuelles
Tor automatisieren, das keine ausreichend sichere
Mechanik aufweist.
Außerdem kann er keine Probleme lösen, die auf einer
falschen Installation oder einer schlechten Wartung des
Tors beruhen.
3.2 - Eignung des zu
automatisierenden Tors und der
Installationsumgebung
• Stellen Sie sicher, dass die Mechanik des Tor für die
Automatisierung geeignet ist und den im Territorium geltenden
Normen entspricht (nehmen Sie gegebenenfalls auf die auf
dem Typenschild des Tors angegebene Daten Bezug).
• Önen und schließen Sie den Torügel von Hand und stellen
Sie sicher, dass die Bewegung auf dem gesamten Weg mit
gleicher Reibung erfolgt (keine Punkte, die eine größere Kraft
erforderlich machen).
• Stellen Sie sicher, dass der Torügel im Gleichgewicht bleibt,
das heißt, dass er sich nicht bewegt, wenn er von Hand in eine
beliebige Position geführt und dann losgelassen wird.
• Stellen Sie sicher, dass der Raum um den Getriebemotor
herum die manuelle Entriegelung des Torügels auf einfache
und sichere Weise gestattet.
• Stellen Sie sicher, dass die für die Installation des Produkts
ausgewählten Oberächen solide sind und eine stabile
Befestigung garantieren können.
• Stellen Sie sicher, dass der Befestigungsbereich des
Getriebemotors mit den Abmessungen desselben kompatibel
ist.
Die korrekte Önungsbewegung des Tors sowie dafür erforderlich
Kraft hängen von der Position ab, in der die Bügel des Motors
und des Arms befestigt werden. Daher muss vor der Installation
auf die Graken 1 und 2 sowie auf Abbildung 3 Bezug genommen
werden, um den max. Önungswinkel und die Grenzwerte des
Flügels sowie die Position der Befestigungsbügel festzulegen.

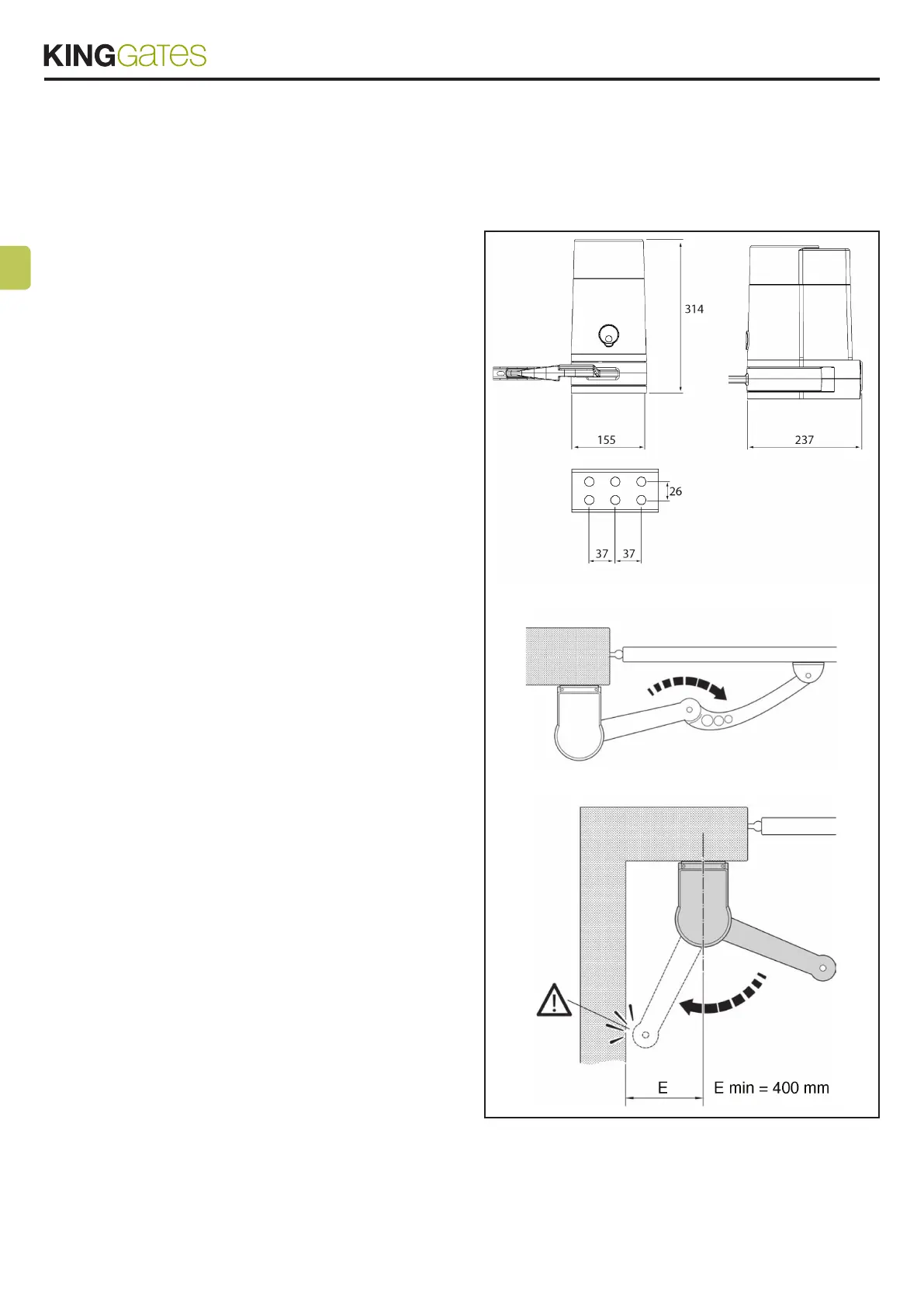

FIG.1
