2. Descripción del producto
Este producto está destinado a ser utilizado para automatizar
cancelas o portones de hojas batientes, tanto para uso
residencial como industrial.
m ¡ATENCIÓN! ¡Cualquier uso distinto al descrito y en
condiciones ambientales distintas a las indicadas en este
manual se considera impropio y está prohibido!
El producto es un motorreductor electromecánico, equipado con
un motor de 24 V DC alimentado por la unidad de control interna
y un reductor con brazo articulado.
En caso de corte de corriente (apagón), es posible mover
las compuertas “a mano” desbloqueando manualmente el
motorreductor.
3. Instalación
m ¡Atención! - La instalación de MODUS debe ser llevada
a cabo por personal cualicado, de conformidad con las leyes,
las normas y los reglamentos y lo indicado en las presentes
instrucciones.
3.1 - Controles preliminares a la
instalación
Antes de efectuar la instalación, es necesario comprobar la
integridad de los componentes del producto, que correspondan
con el modelo elegido y que entorno destinado a la instalación
sea idóneo.
m IMPORTANTE – El motorreductor no puede
automatizar una cancela manual que no tenga una
estructura mecánica eciente y segura. Además, no se
pueden resolver los defectos causados por una instalación
incorrecta o por un mal mantenimiento de la cancela.
3.2 - Idoneidad de la cancela por
automatizar y del entorno circundante
• Comprobar que la estructura mecánica de la cancela sea
adecuada para ser automatizada y cumpla con las normas
vigentes en el territorio (si fuera necesario, consultar los datos
reproducidos en la etiqueta de la cancela).
• Abriendo y cerrando manualmente la hoja de la cancela,
comprobar que el movimiento se produzca con una fricción
igual y constante en todos los puntos de la carrera (no debe
haber momentos de mayor esfuerzo).
• Comprobar que la hoja de la cancela quede en equilibrio, es
decir que no se mueva si se lleva manualmente en cualquier
posición y se deja detenida.
• Comprobar que el espacio alrededor del motorreductor
permita desbloquear manualmente las hojas de la cancela, de
manera fácil y segura.
• Comprobar que las supercies elegidas para instalar el
producto sean sólidas y puedan garantizar una jación estable.
• Comprobar que la zona de jación del motorreductor sea
compatible con el tamaño de este.

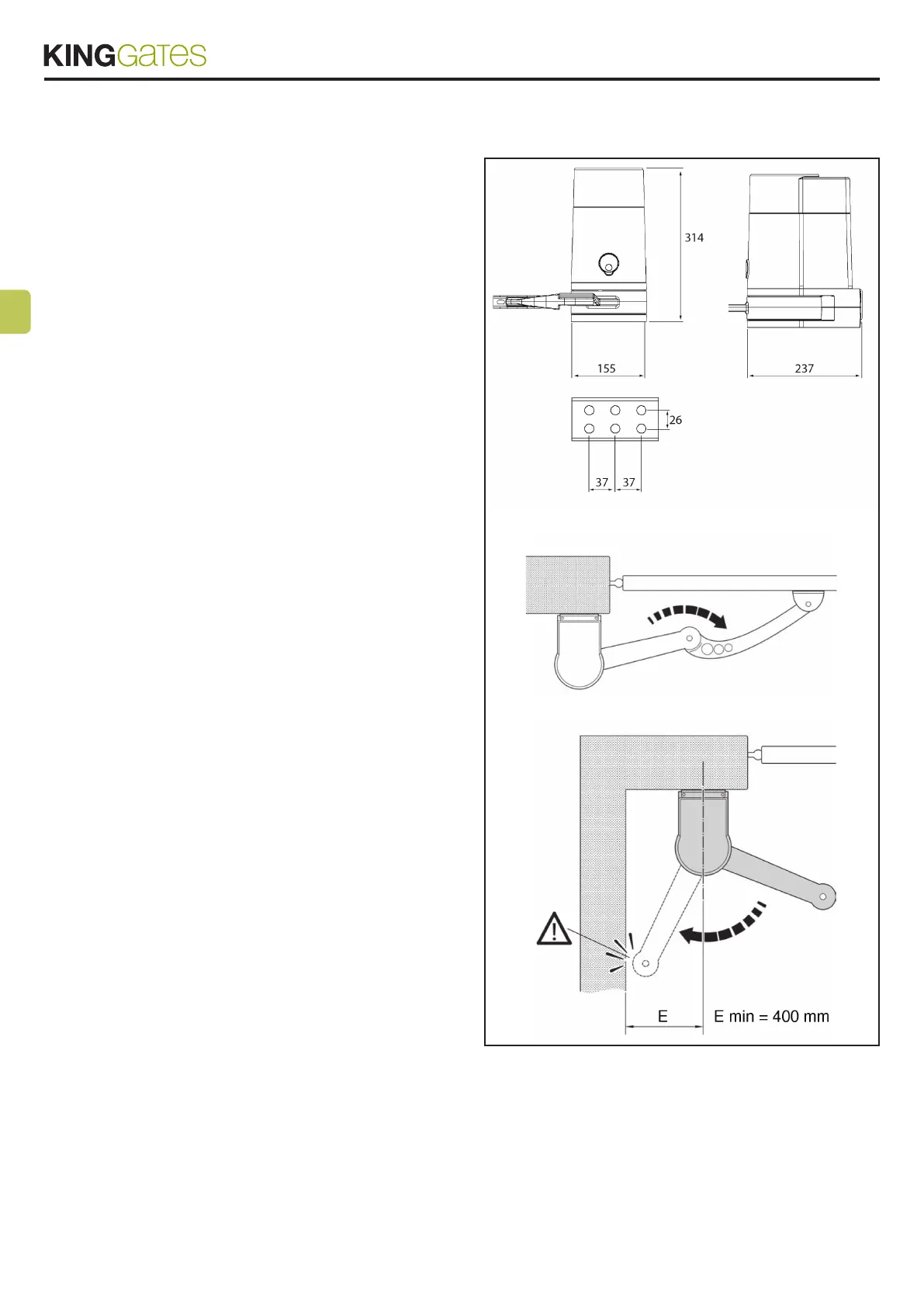

El correcto movimiento de apertura de la cancela y la fuerza que
ejerce el motor para ejecutarlo dependen de la posición en la que
se jan los soportes del motor y del brazo. Por lo tanto, antes de
proceder a la instalación, es necesario referirse a los grácos 1 y
2 y a la gura 3 para denir el ángulo máximo de apertura de la
hoja, los límites de la hoja y la posición de los soportes de jación.
FIG.1
