3.4 - Tareas previas a la instalación

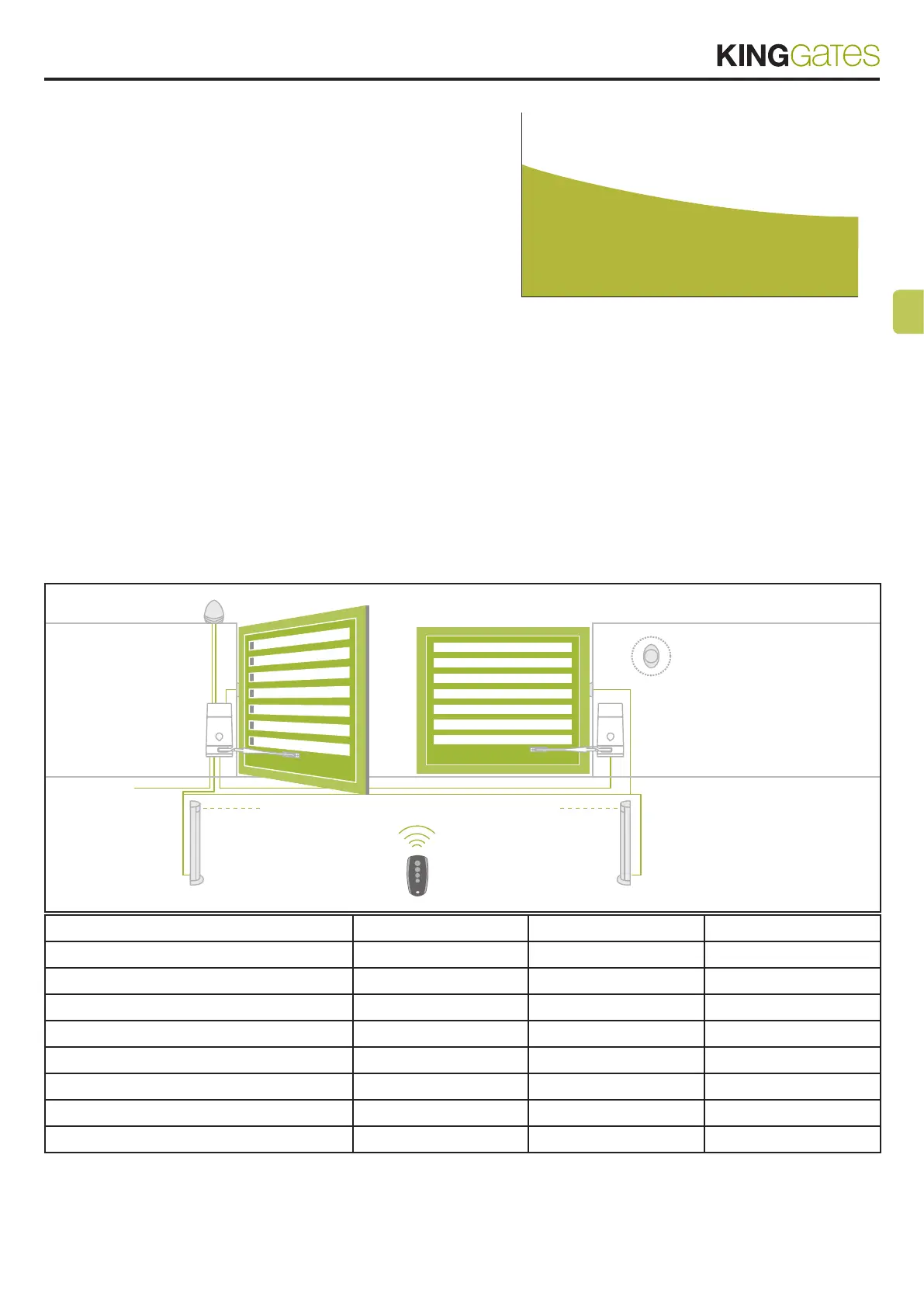

La g.2 muestra un ejemplo de instalación de automatismo
realizado con componentes King-Gates. Estos componentes se
posicionan de acuerdo con un esquema típico y habitual.
Con referencia a la g. 2, establezca la posición aproximada en la
que se instalará cada componente previsto en el sistema y luego
organice los conductos para el paso del cableado eléctrico.
3.3 - Límites de uso
Antes de instalar el producto, comprobar que las dimensiones y
el peso de la cancela estén dentro de los límites indicados en el
gráco 1.
kg - Peso máximo de la hoja de la cancela
mm - longitud máxima de la hoja de la cancela
m ¡ATENCIÓN! La hoja sola no debe superar los 2 m de
longitud.
Componentes útiles para realizar una instalación completa:
1. Motorreductor MiniModus MA
2. Motorreductor MiniModus SL
3. Transmisor
4. Fotocélulas de columna
5. Fotocélulas
6. luz intermitente
7. Llave o selector digital
6
3
1 2
5
7
4
LONGITUD DEL CABLE < 10 metros de 10 a 20 metros de 20 a 30 metros
Alimentación 230V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Alimentación motor 24V 2G x 1,5 mm
2
2G x 1,5 mm
2
2G x 2,5 mm
2
Fotocélulas (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Fotocélulas (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Selector con llave 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Banda de seguridad 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Lámpara de señalización 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antena (integrada en la lámpara de señalización) RG58 RG58 RG58
250
150
200
100
50
X (kg)
Y (m)
1.1 1.2 1.3 1.4 1.5 1.6 1.7 21.8 1.9
FIG.2
Graco 1 - Limiti di impiego
